墊鐵是機床的重要附件之一,一般放置在機床設備的底座。工業用戶通過合理安放或調整墊鐵來實現設備安裝的粗平、精平,這不僅關系到設備安裝的進度,還對設備的穩定運行和使用壽命有重要影響。作為機械生產線上的重要部件,機床墊鐵還常用於數控機床以衰減機器自身的振動、減少振動力外傳、阻止振動力的傳入;同時還可調節機床水平高度,用於各種加工設備、食品機械生產線。
泰華量具生產的機床墊鐵系列產品均選用HT200-250鑄鐵、鑄鋼、Q235,經模具-鑄造-清砂-機械加工-噴漆-組裝成套等多道工序鍛造而成,承載性高,調整機床方便快捷。機床墊鐵通用性廣,適用各類機床與設備安裝,現廣泛應用於金屬加工機床、鍛壓機床、紡織、印刷機械、食品加工機、橡膠機械、電纜機械、包裝機械、發電機及重型設備。
泰華量具可提供多規格機床墊鐵產品,滿足不同用戶需求:
防震/減震墊鐵:二層和三層兩種結構,適用金屬加工機床、鍛壓機床、紡織機械、印刷機械、食品加工機械、橡膠機械、電線製造機械、電纜機械、包裝機械、發電機及重型設備等。
調整墊鐵:適用於重型、大型、中型機床、鑄鐵平臺安裝使用,用於支撐機床機械重量,調整機械設備平衡。
階梯墊鐵:用於機床設備的支承按裝、調整水平。
等高墊鐵:機械零件劃線、機械加工基準的專用工具,用於零部件檢測和機械加工中的裝夾。一般是兩個或三個一組用。

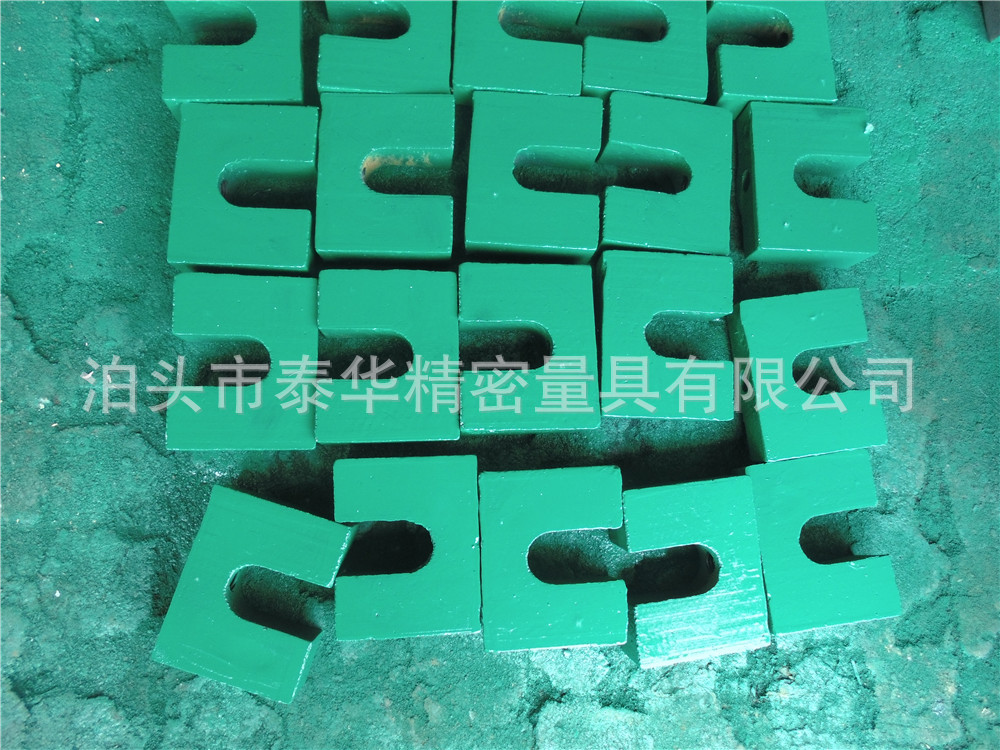

斜鐵:分為鍛件斜鐵和鑄鐵斜鐵。鑄鐵斜鐵根據用戶需求可提供精加工、普通加工兩種形式,主要用於各種設備的平行和水平調整。
您可根據設備原有支承數,參照機床墊鐵最大承載量選用所需型號。特殊規格可根據圖紙或商定加工生產,建議您隨時撥打泰華服務熱線:0317-8034992,由泰華量具技術人員為您提供最合理的解決方案。
選型建議:
調整墊鐵的選型:
1、機床重量及機床基座緊固孔數量;
2、每個墊鐵承載值=機床總重量除緊固孔數量(考慮機床重心位置,確定重量分配);
3、求出結果根據所用機床類型按需選擇;
4、檢查機床基座孔和螺栓直徑、長度是否符合。
S83系列可調墊鐵庫存規格 |
規格mm | 螺栓 | 重量kg | 載荷 | 規格mm | 螺栓 | 重量kg | 載荷kg | 135×60×45 | M14 | 1.1 | 500 | 250×140×85 | M20 | 15 | 5000 | 135×80×45 | M14 | 1.6 | 600 | 250×150×110 | M24 | 20 | 6000 | 150×70×40 | M14 | 1.5 | 600 | 260×130×70 | M18 | 5 | 3300 | 160×80×50 | M16 | 2 | 1000 | 260×130×70 | M18 | 6.2 | 3500 | 160×80×50 | M16 | 1.75 | 900 | 260×140×70 | M18 | 7.3 | 4000 | 160×80×50 | M14 | 1.5 | 600 | 260×130×100 | M18 | 9 | 4500 | 160×80×50 | M16 | 2.5 | 1200 | 260×140×90 | M24 | 13 | 6500 | 180×90×50 | M16 | 2.3 | 1200 | 260×140×150 | M20 | 19 | 7500 | 180×90×50 | M16 | 2 | 800 | 280×130×70 | M18 | 6.3 | 3600 | 180×100×60 | M18 | 4.3 | 3000 | 280×130×70 | M18 | 7.2 | 4000 | 200×100×50 | M16 | 2.1 | 1000 | 280×140×100 | M24 | 13 | 6500 | 200×100×55 | M16 | 2.5 | 1100 | 280×160×80 | M24 | 11.5 | 5000 | 200×100×55 | M16 | 3 | 1500 | 300×130×75 | M20 | 6.5 | 3500 | 200×100×55 | M16 | 3.3 | 2000 | 300×130×70 | M18 | 6.2 | 3200 | 200×100×65 | M16 | 4.2 | 2500 | 300×130×80 | M20 | 7.3 | 4000 | 200×100×70 | M16 | 6.4 | 3500 | 300×140×80 | M20 | 8.6 | 5000 | 200×100×80 | M18 | 6.2 | 3500 | 300×150×80 | M24 | 10.5 | 5500 | 200×100×80 | M16 | 4.9 | 3000 | 300×150×100 | M24 | 10.5 | 5500 | 200×100×100 | M18 | 7 | 3000 | 300×150×100 | M24 | 12 | 6000 | 220×110×55 | M16 | 3.2 | 2000 | 300×150×100 | M24 | 14 | 6200 | 220×110×60 | M16 | 4 | 2500 | 300×150×125 | M24 | 15 | 6200 | 235×115×65 | M20 | 6.7 | 4000 | 300×170×150 | M30 | 31 | 10000 | 240×120×60 | M20 | 6.1 | 3500 | 300×180×120 | M24 | 20 | 6500 | 240×120×70 | M18 | 3.7 | 2800 | 300×200×100 | M24 | 20 | 7500 | 240×120×70 | M18 | 4.9 | 3200 | 350×160×100 | M24 | 17.5 | 6500 | 240×120×70 | M18 | 3.2 | 3000 | 350×180×100 | M24 | 18.5 | 7500 | 240×120×70 | M20 | 6.2 | 3500 | 350×180×120 | M24 | 27 | 10000 | 240×120×80 | M18 | 7.2 | 4000 | 350×200×120 | M24 | 25 | 8000 | 240×120×85 | M18 | 6.8 | 4000 | 380×160×100 | M24 | 28 | 10000 | 240×130×70 | M20 | 7 | 4000 | 400×200×75 | M24 | 20 | 6500 | 240×130×85 | M20 | 10.5 | 5000 | 400×200×100 | M30 | 23 | 7000 | 240×130×85 | M20 | 12 | 5500 | 400×200×120 | M30 | 29 | 8500 | 240×200×125 | M24 | 23 | 7500 | 400×200×150 | M30 | 32 | 8700 | 250×110×75 | M24 | 10.5 | 5000 | 420×220×120 | M30 | 30.5 | 8700 | 250×140×110 | M20 | 13 | 5000 | 420×220×120 | M30 | 37 | 8800 | 250×145×75 | M18 | 8.5 | 4500 | 450×250×110 | M30 | 47 | 15000 |
|
按JB/T6607-93標準製造,用於機床設備的支撐安裝、調整水平、產品有固定式和移動式。
規格mm | 螺栓 | 重量kg | 載荷 | 規格mm | 螺栓 | 重量kg | 載荷 |
φ80 | M12 | 1 | 500 | φ165 | M16 | 5 | 2000 |
φ100 | M12 | 1.3 | 800 | φ180 | M16 | 3.2 | 2500 |
φ125 | M14 | 1.3 | 800 | φ200 | M18 | 4.5 | 4500 |
φ125 | M14 | 1.5 | 800 | φ200 | M18 | 4 | 3500 |
φ125 | M14 | 1.7 | 1000 | φ200 | M18 | 3.1 | 2000 |
φ135 | M14 | 2 | 1200 | φ240 | M20 | 7 | 5000 |
φ135 | M14 | 2.5 | 2500 | φ240 | M20 | 7.8 | 5500 |
φ165 | M16 | 1.8 | 1300 | φ260 | M24 | 10 | 6500 |
φ165 | M16 | 2.1 | 1300 | φ280 | M24 | 14 | 7500 |
φ165 | M16 | 2.6 | 2000 | φ310 | M24 | 24 | 9000 |
(以上規格均有庫存,異型規格可訂做)
泊頭市泰華精密量具有限公司坐落於“中國鑄造之鄉”泊頭市,經幾十年的發展不斷壯大,現已成為集設計、鑄造、機械加工、機床配套於一體的綜合型企業。公司設有鑄造車間、機械加工車間、精密製造車間、裝配車間、熱處理車間,車、銑、刨、磨、鉆、鏜設備齊全配套,擁有10T、15T沖天爐各一座,具備年鑄造能力28000噸以上的生產能力。公司實力躋身於行業前列,為全國各地用戶提供優質服務。
