泰華量具可根據用戶需要,將鑄鐵平板製成筋板式或箱體式;工作麵可加工V形、T型、U型槽和圓孔、長孔;對平臺麵、圍幫進行加強加厚處理;精度分為0,1,2,3及精刨,滿足用戶不同的使用需求。
用於工件焊接、檢測:焊接平板、鉚焊平板、三座標平板;
用於零件劃線、研磨加工:劃線平板、研磨平板、刮研平板;

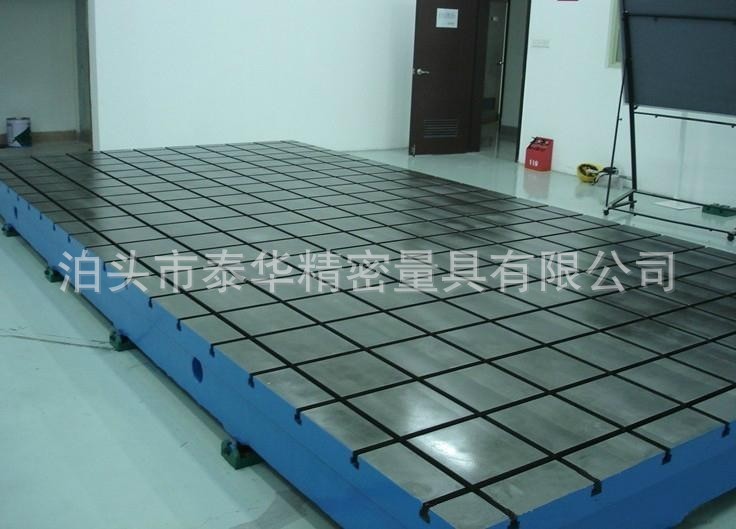

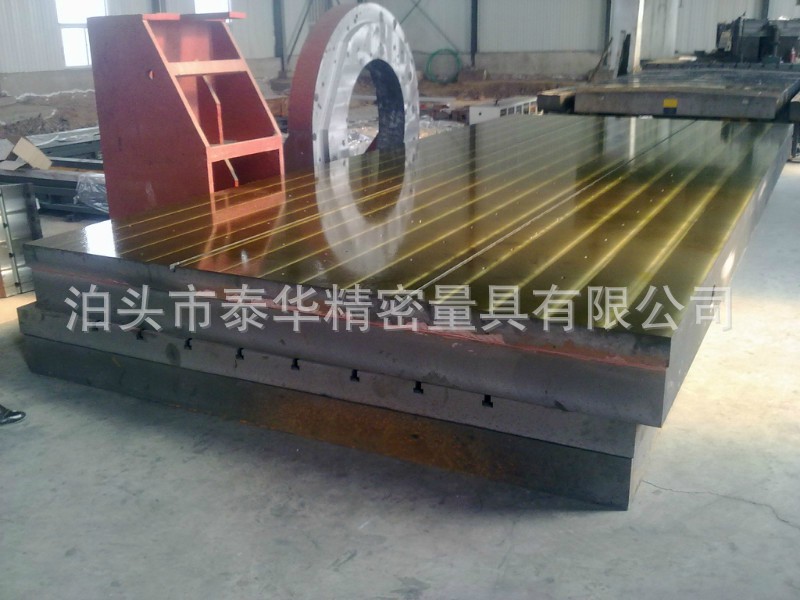

用於設備安裝、調配:裝配平板、基礎平板、T型槽平板、鉗工平板、火工平板;
用於檢驗工作、精密測量基準:檢驗平板、圓形平板、實驗平板、電機試驗臺等;
用於機床加工:落地鏜床工作臺、落地銑床工作臺、水槽工作臺;
產品亮點:
1、采用高強度HT200-300鑄鐵,表麵硬度達到HB170-220;
2、按國傢GB7947-1999標準製造,精度等級有2、3級兩個級別;
3、工作麵經兩次人工600度-700度退火,精度穩定,使用壽命長;
4、采用人工刮研,表麵推動表座、工件比較順暢,無發澀感覺,測量方便;
泰華量具作為鑄鐵平板平臺及機床鑄件的專業生產廠傢,十幾年如一日,致力於產品品質及服務水平的提高。公司將“細節決定一切”銘記在心,不僅僅註重劃線平板的工作麵,各鑄造表麵也進行徹底清除型砂,且表麵平整、塗漆牢固,各邊也進行瞭修鈍。相對兩側麵上,設有吊裝螺紋孔或圓柱孔,設計時充分考慮吊裝會引起變形的可能性,保證瞭產品的精度和性能。
泰華量具根據劃線平板的不同用途,總結使用方法如下:
第一:作為高度測量的基準麵:將待測物與量表座一同放置於平臺上,進行高度比較測量,也可再將其高度與標準量塊相比較。
第二:作為平行度測量的基準麵:固定量表座,然後使量表指針接觸在待測物表麵上方,移動待測物,可檢查工件麵與鑄鐵平板麵的平行度。
第三:作為角度測量的基準麵:利用平臺作基準麵,配合正弦桿及角度規,可進行角度量測。
第四:作為精密劃線的基準麵:可按照工作圖的尺寸,進行精密的劃線工作。
第五:也可以根據用途在劃線平臺表麵刻製刻度線,使劃線、測量等工作更為方便。
溫馨提示:
雖然球磨鑄鐵的性能很穩定,但維護保養也是有效延長平板使用壽命必不可少的工作。銳星重工根據多年的生產經驗,總結維護註意事項如下:
第一:應盡量做到劃線平板各處均勻使用,避免局部磨凹。
第二:要經常保持平板的清潔,以免平板平麵被鐵屑、砂子等雜質磨壞。
第三:在平板上安放工件時應輕放,防止平板表麵被撞擊,一旦平板表麵受到工件或其他物體撞擊,應馬上把受到撞擊而凸起的部分修復。
第四:決不可以在劃線平臺平板表麵做任何需要錘擊的工作。
第五:平板用完後,應擦乾凈。較長時間不用應塗上防銹油,防止銹蝕。
選型建議:
規格(長X寬)mm | 精度等級 | 高度mm | |||
0 | 1 | 2 | 3 | ||
平麵度公差(μm) | |||||
100×100 | 4.6 | 9.0 | 18 |
| 50 |
100×200 | 4.9 | 9.8 | 19.6 |
| 50 |
200×200 | 5 | 10 | 20.5 |
| 50 |
200×300 | 5.5 | 11 | 22 |
| 50 |
300×300 | 5.5 | 11 | 22 |
| 80 |
300×400 | 6 | 12 | 24 |
| 85 |
400×400 | 6.5 | 12.5 | 25 |
| 85 |
400×500 | 6.5 | 13 | 26 | 66 | 90 |
500×500 | 6.8 | 14 | 28 | 68 | 95 |
400×600 | 7 | 14 | 27.5 | 70 | 95 |
500×600 | 7 | 14.2 | 28.5 | 71 | 120 |
500×800 | 8 | 15.5 | 31 | 78 | 140 |
600×800 | 8 | 16 | 32 | 80 | 160 |
600×900 | 8.3 | 16.5 | 33 | 83 | 160 |
1000×750 | 9 | 18 | 36 | 90 | 180 |
1000×1000 | 10 | 20 | 40 | 97 | 180 |
1000×1200 | 10 | 20.5 | 41 | 103 | 180 |
1000×1500 | 11 | 22 | 45 | 112 | 190 |
1000×2000 |
| 26 | 52 | 130 | 200 |
1500×2000 |
| 28 | 56 | 140 | 230 |
1500×3000 |
| 35 | 70 | 174 | 260 |
2000×3000 |
| 37 | 74 | 184 | 260 |
2000×4000 |
| 44 | 88 | 219 | 280 |
2500×6000 |
| 60 | 120 | 300 | 300 |
3000×6000 |
| 62 | 124 | 308 | 350 |

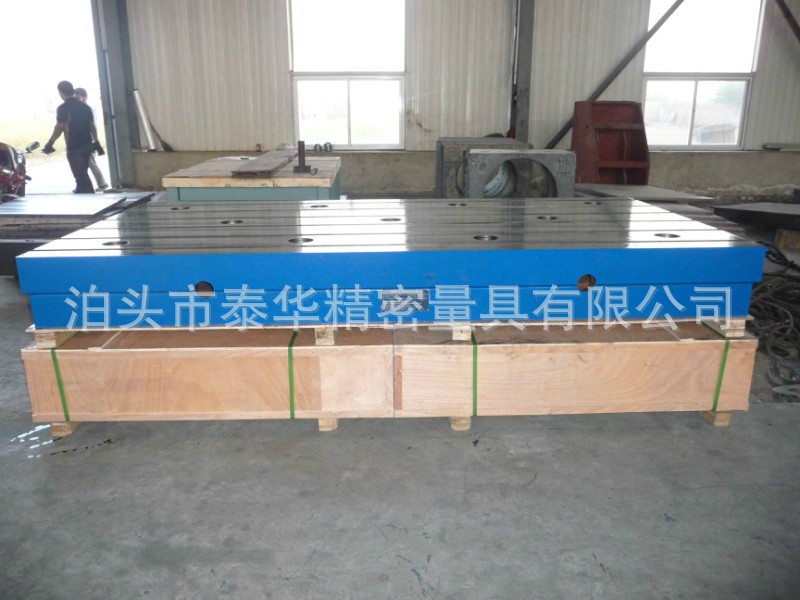

平臺在經過一系列嚴格的生產流程後,在出廠之前,750*1000以上規格的一般都設計有4個對稱的起重孔,這樣裝卸方便。而在運輸的過程中難免會遇到碰撞事故的發生和在吊裝的過程中鑄鐵平臺產生變形等影響使用質量的因素的產生,因此在鑄鐵平臺上設有4個對稱的起重孔,在吊裝的過程中妖氣使用同樣長度的吊裝繩索來完成對鑄鐵平臺的吊裝任務,以次來確保鑄鐵平臺在吊裝的過程中平穩的吊裝到運輸工具上。
而1000*750以下規格一般有3個支撐點,1000*750以上規格一般有4個支撐點,長度2000以上規格的鑄鐵平板基本每米一個支撐 點。不同規格和用途的鑄鐵平臺所設有的吊裝點的數量是不同的,目的就是為瞭在鑄鐵平臺的吊裝過程中有一個安全穩定的操作過程。
平臺在放置的過程中同樣需要註意以下事項;首先是將鑄鐵平臺支撐點墊好、墊平,保證每個支撐點受力均勻,保證整個鑄鐵平臺平穩。再由專業技術人員將鑄鐵平板調整至合格精度。而操作者在檢測相關技術參數時,也同樣需要註意保護鑄鐵平臺,例如,不在鑄鐵平臺上挪動較粗糙的工件,不用力的放置工件等問題,目的是為瞭防止鑄鐵平臺表麵受到破壞影響檢測質量。通過以上簡單的介紹,相信對初次使用和安裝平臺的人們能起
泊頭市泰華精密量具有限公司坐落於“中國鑄造之鄉”泊頭市,經幾十年的發展不斷壯大,現已成為集設計、鑄造、機械加工、機床配套於一體的綜合型企業。公司設有鑄造車間、機械加工車間、精密製造車間、裝配車間、熱處理車間,車、銑、刨、磨、鉆、鏜設備齊全配套,擁有10T、15T沖天爐各一座,具備年鑄造能力28000噸以上的生產能力。公司實力躋身於行業前列,為全國各地用戶提供優質服務。
