    泊頭泰華專業生產優質框式水平機 條式水平機 規格齊全 質保1年
    商品代碼: 5093505
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    細節展示

     銷售熱線:0317-8036100

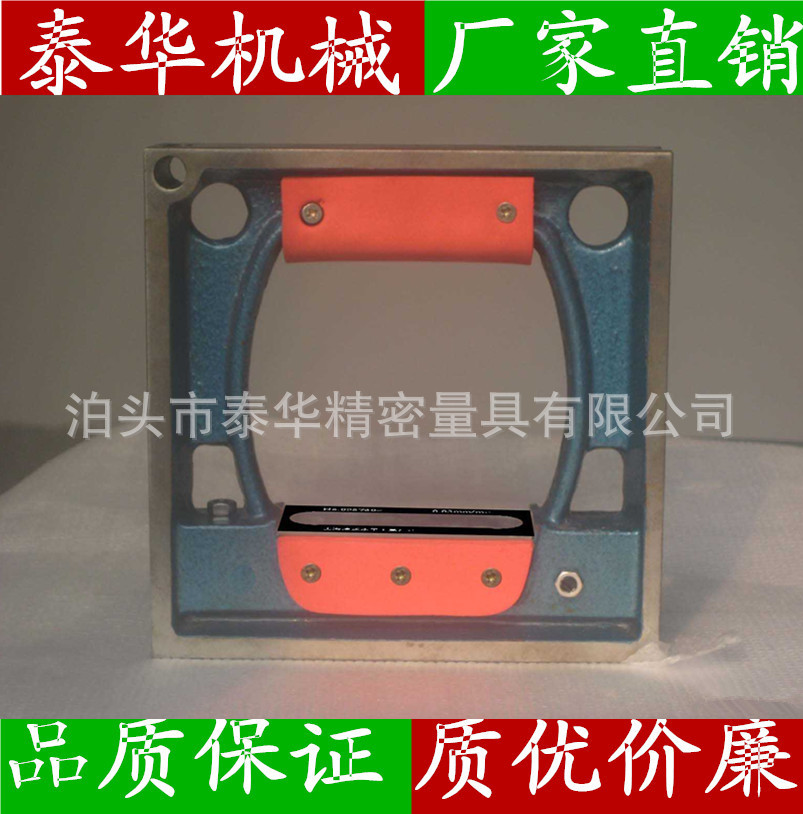

    框式水平機用途:用於檢驗各種機床及其它設備的平直度,安裝的水平位置和垂直位置的正確性,並可檢驗微小傾角。其測量精度有:0.2/300,0.5/200等。

    框式水平機使用時註意事項:
    1、框式水平機的兩個V形測量麵是測量精度的基準,在測量中不能與工作的粗糙麵接觸或摩擦.安放時必須小心輕放,避免因測量麵劃傷而損壞水平機和造成不應有的測量誤差.
    2、 用框式水平機測量工件的垂直麵時,不能握住與副側麵相對的部位,而用力向工件垂直平麵推壓,這樣會因水平機的受力變形,影響測量的準確性.正確的測量方法 是手握持副測麵內側,使水平機平穩,垂直地(調整氣泡位於中間位置)貼在工件的垂直平麵上,然後從縱向水準讀出氣泡移動的格數.
    3、 使用水平機時,要保證水平機工作麵和工件表麵的清潔,以防止臟物影響測量的準確性.測量水平麵時,在同一個測量位置上,應將水平機調過相反的方向再進行測量.當移動水平機時,不允許水平機工作麵與工件表麵發生摩擦,應該提起來放置。

    框式水平機技術規格(標準GB/T16455-1996)

    undefined

    一、合像水平機性能:主要用於測量零件表麵的直線度和平麵度,並用於設備安裝位置的正確性及較小傾角的測量 規格:165mm .精度:0.01mm/m
    用途:合象水平機廣泛應用於精密機械工業中,測量機件表麵的平麵度、直線度和設備安裝位置的正確度,同時還可用於測量工件的微小傾角。
    二、合像水平機技術數據:
    刻度盤分劃值:0.01mm/m
    最大測量范圍正負:5mm/m
    示值誤差: 正負1mm/m范圍內 正負0.01mm/m
    全部測量范圍內 正負0.02mm/m
    工作麵平麵性偏差:0.003mm
    水準器格值:0.1mm/m
    三、附件: 合象水平機主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平麵和V形工作麵的底座等主要部件組成。n
    概況: 該機器廣泛應用於測量平麵和元柱麵對水平方向的傾斜度,以及機床與光學機械機器的導軌或機座等的平麵度、直線度和設備按裝位置的正確度。
    技 術參數: 1、 刻度分劃值 :0.01毫米/米。2、 最大測量范圍 :0~10毫米/米。3、 示值誤差: ±1毫米/米范圍內:±0.01毫米/米;全部測量范圍內 :±0.02毫米/米。4、 工作麵平麵性偏差:0.003毫米。5、 水準器格值:0.1毫米/米。6、 工作麵(長×寬);165×48毫米。7、 機器凈重;2公斤。 其他: 合象水平機是利用棱鏡將水準器中的氣汽象符合放大,來提高讀數的精確度,利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01 毫米/米時,就可精確的在合象機中讀出。(在合象水平機中水準器主要是起指零的作用。)
    四、技術要求:
    1、合像水平機工作麵上不得有銹跡、碰傷、劃傷等缺陷及其他影響使用的缺陷。
    2、噴漆表麵應美觀,不得有脫漆、劃傷等缺陷,其他裸露非工作麵不得有銹蝕等明顯缺陷。
    3、測微螺桿在轉動時應順暢,不得有卡住或跳動現象。
    4、當測微螺桿均勻轉動時,氣泡在水準泡內移動應平穩,無停滯和跳動現象。

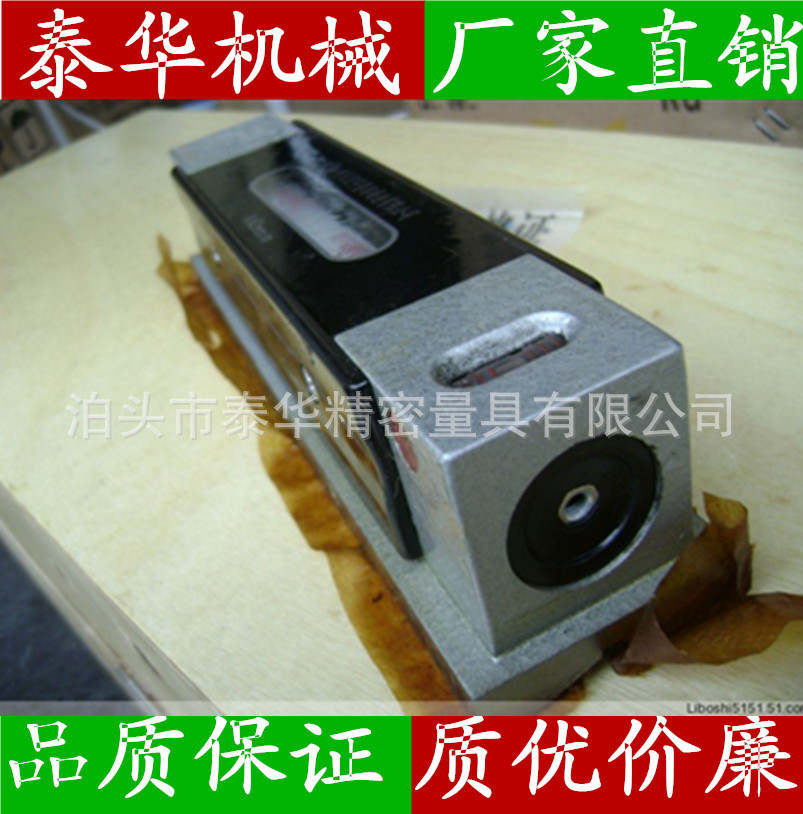

    條式水平機,鉗工水平機,水平機 主要應用於檢驗各種機床及其它類型設備導軌的直線度和設備安裝的水平位置,垂直位置。它也能應用於小角度的測量和帶有V 型槽的工作麵,還可測量圓柱工件的安裝平行度,以及安裝的水平位置和垂直位置。









    框式水平機4

    條式水平機1

    框式水平機2

    買傢 須知

    色差:我店商品照片均為專業攝影師拍攝,盡量與實物保持一致,但由於拍攝技術/環境光線/顯示器色差等原因,可能導致圖片與實物有略有色差,請最終請以實物的顏色為準
    運輸:註意是采用物流(而不是快遞),需買傢到當地貨運點自提,在途時間一般7-15天(特殊情況例外)。有些地方無法到達,因此拍前請一定向客服咨詢,切勿自行拍下
    運費:除包物流產品外,標價均不含物流費。各地運費差異很大,具體請咨詢客服。註意運費是指從發貨點到您當地貨運部的費用,不含送貨上門安裝費用。如需送貨上門需咨詢客服
    簽收:貨到後,物流公司會給您去電話,根據電話約定的時間去提貨。請在提貨時務必仔細核對貨物件數,檢查外包裝有無破損,如有破損請開箱驗貨,如發現件數不對或有貨損,請立即電話聯系我們,以免影響您的利益
    售後:如果您在收貨/安裝/使用中遇到問題,請撥打我們的服務電話,我們隨時提供專業的指導
    保修:產品保修期為一年,在此期間,正常使用情況下出現的問題,我們都會配合解決
    退換貨:除非有質量問題,我們不接受退換貨。如果確需退貨換,需買傢自行承擔來回運費,因此購前請一定仔細
