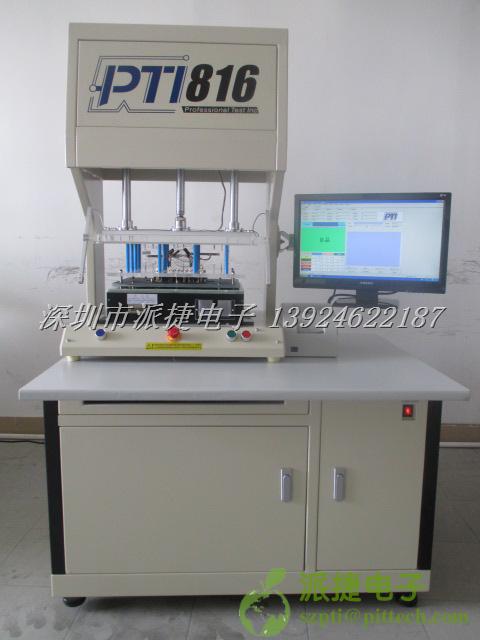

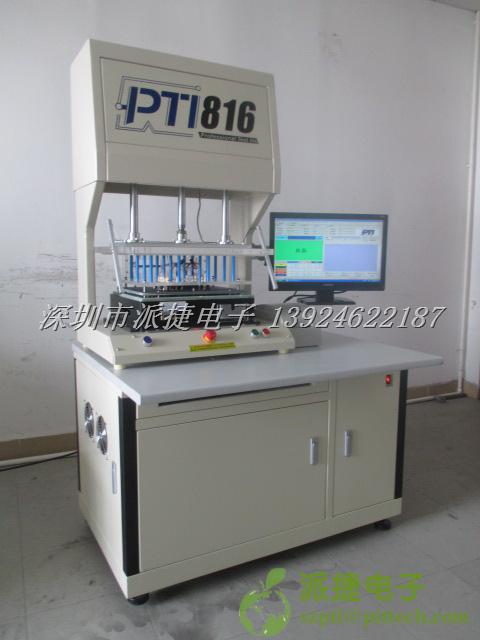

    專業銷售ICT測試機 高精準電路板測試設備 PTI-816測試機
    商品代碼: 4423928
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    ·PTI-816 ICT在線測試機的產品特點

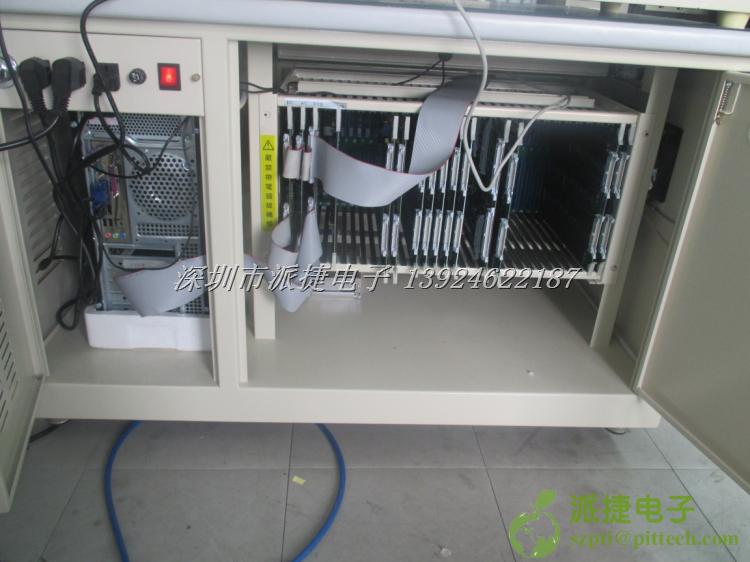

    · 硬件各功能板卡模塊化,豐富的信號源,確保機器的穩定及提高瞭測試覆蓋率(可測率)。

    · 安全性設計:配備光電感應裝置,緊急按鈕等多重安全設計,保障操作人員安全。

    · 支持JTAG的IC燒錄及Boundary scan 技術,提高產品可測率。

    · PTI816在線測試機支持多種操作系統支持及多語言版本。

    · ATPD自動生成程序及除錯。

    · 完整測試統計資料及報表產生,且自動儲存,不因斷電而遺失數據。

    · 系統具有完善的自我診斷/自我偵測功能及遠端遙控功能

    · Board View功能可即時顯示不良元件、針點位置、方便檢修,維修時在Board View中





    ·即時顯示不良元件的串/並聯情況,使在線檢測及在線返修的效率提高,減少維修成本。





    · PTI-816 ICT在線測試機的軟件特色

    ·系統具自我診斷功能及遠端遙控功能。

    ·強大的兼容性:兼容多種ICT線路板測試機的測試程式。

    ·調試界麵下即時顯示串/並聯,使ICT測試工程師輕松可自動DEBUG ICT程式。

    ·強大的幫助檔案,可以隨時查詢。

    ·Windows視窗版操作環境、人性化界麵設計、操作簡易。

    ·分頁式的軟體設計界麵可快速切換操作界麵。

    ·多用戶管理權限,滿足不同管理層要求。

    ·ATPD自動生成程序及除錯:

      a.電腦自動學習並自動產生,開/短路、Pin Information、IC保護二極體測試程式、

        IC_Scan測試程式及TJ測試程式。

      b.電腦自動隔離選擇功能,自動判斷信號源及信號流入方向,能自動完成90%的程序調式。

      c.自動學習雜散電容和接觸電阻。





    § 完整測試統計資料及報表產生,且自動儲存,不因斷電而遺失數據。

    § Board View功能可即時顯示不良元件、針點位置,使查找與檢修變不再煩瑣。



    ·系統規格

    測試點數  標準配備:320點

               大型主機:可以擴充至4096點



    測試項目  最大測試步驟:300000setp



    測試時間  開路/短路測試:每1000點約≤1Sec(Typical DUT)

               元件測試:每一元件約0.5mSec至30mSec(Typical DUT)



    測試范圍  1、電阻:直流定電流(CC) 0.01Ω至40MΩ

                        直流定電壓(CV)    10Ω至40MΩ

                        相位量測(Phase)   10Ω至40MΩ

               2、電感:交流定電壓(CV/AC) 1.0uH至60H   相位量測(Phase)   1.0uH至60H

               3、二極管/三極管:0.1至9.99v    Zener Diode:標準0.1V至50.0V

               4、電容:交流定電壓(CV/AC) 0.1pF至300uF

                        直流定電流(CC/DC) 3uF至100,000uF"

               5、電流:2uA以上相位量測(Phase)    1pF至300uF

               6、功能測試: 0.00V至99.99V

    隔離點電路     隔離點自動選擇,每測試步驟5點

    測試值上下限設定范圍    上限:+1%至+999%     下限:-1%至-999%

    可測試電路板尺寸    Size A:380mm(W)×310mm(D)×100(H)

                        Size B:450mm(W)×330mm(D)×100(H)

                        Size C:480mm(W)×330mm(D)×100(H)

                       選配:可依據客戶需求訂製

    主控計算機     "CPU Pentium 4以上,Intel芯片組 "

    監視器    低幅射 LCD監視器

    記憶設備    "3.5〞1.44MB軟驅一臺,80GB以上硬碟一臺"

    軟體系統    多國語言使用界麵

    列印機    標準配備76mm針式列印機

    其它標配   光電保護裝置

    選項測試功能   TestJet功能:可測試IC數量64顆 (標配)

    氣壓裝置    "氣缸內徑100mm,行程160(200),最大下壓力:470kg/6Bar"

                 "氣缸內徑125mm,行程160(200),最大下壓力:735kg/6Bar"

    工作氣壓    "4-6kg/?,耗氣量:4Liter/Cycle"

    電源規格"AC100V-120V,200V-240V,50Hz-60Hz,350W"

    尺寸重量"1000mm(長)×800mm(寬)×1600mm(高),約260kg"

    使用環境溫度:0℃至40℃      濕度:20~80%

    選購(Option)   1.SFIS(Shop-Floor Information System)現場管理軟體連線資訊系統

                   2.條碼管理與遠端遙控製      3.雙壓床          4.良品蓋章系統
