PTI-816S在線測試機
PTI-816S,是派捷電子科技公司由PTI-816發展而來,以一種簡單,穩定,快速的靜態在線測試,為客戶提供高效率,高偵錯率,高測試覆蓋率方案。
·產品特點介紹:
§USB+FT232H+FBGA通訊模塊,高速傳輸數據,信號處理;
§支持多連板預掃條碼,存測試數據,上傳網路系統;
§測試軟件可根據客戶要求定製功能,遠程協助升級;
§待測品測試效率比原PTI816提高20%以上;
§更先進的HP TESTJET,可測試IC和微小連接器;
§快速高壓偵測放電警示功能,保證機器安全及測試穩定;
§支持快速生成多連板,且支持多達8種組合連板方向順序;
§支持待測品可測率自動分析統計且可導出Excel 報表;
§支持XP以上操作系統及多種語言,測試界麵自動識別顯示器分辨率;
§安全性設計:配備光電感應裝置,壓臺軟控,急停按鈕等多重安全設計,保障操作人員安全;
·軟件特點
1.友好的操作界麵,操作方便,兼容性高
A.支持winxp,win7,win8,win10系統,
B.分頁式設計,快速切換及點選操作
C.支持多語言,自動識別系統語言及屏幕分辨率
D.多用戶權限管理,滿足不同管理要求
E.支持條碼掃描,並支持條碼預掃
2.功能強大,編輯簡單的程序編輯界麵
A.強大的自動學習功能,支持開短路,IC學習
B.完善的自動測試功能,95%以上自動調完成
C.即時顯示元件串並聯,方便調試
D.測試值曲線顯示,保證調試的穩定性
E.支持調試即時說明及幫助
3.軟件自動生成產品的可測率報告,可直接導出EXECL(如下圖)
4.靈活多變的多連板生成方式(如下圖)
5.豐富的報表功能,支持工廠管理系統,提高產品品質及追溯(如下圖)

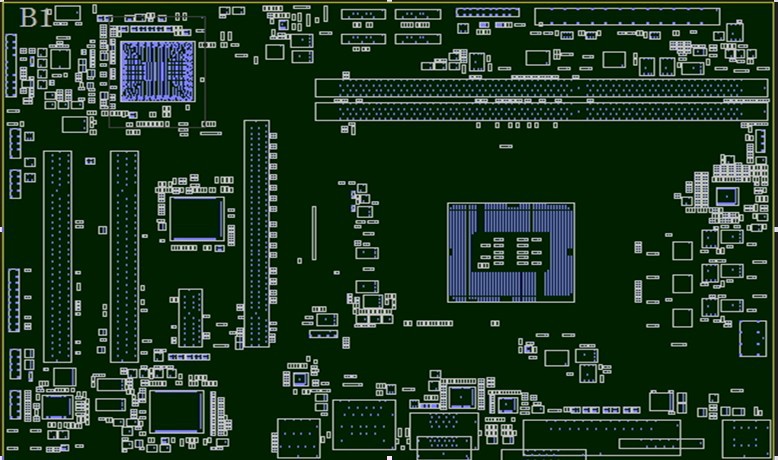

6.板圖顯示功能,可以方便查看元件不良,針點位置,方便維修(如下圖)
·硬件特點
1.USB+FPGA+CPLD結構,高速控製及信號處理
2.成熟的硬件設計,強大的設計團隊
3.高品質原材料,保證穩定性及耐用度
4.高壓偵測及放電功能,保證機器安全及穩定性
5.多重安全保護,光電保護,急停開關,保證操作者安全
6.高度集成化,減少機器故障產生因素
·先進技術
1.四線測試技術
多種方式的四線式測試方式,對小電阻,小電容,電感測試有更高的精度(如下圖)
2.高壓偵測,儲能元件放電技術
高壓偵測,主要是偵測儲能元件的電壓,防止在靜態測試,打壞測試電路,儲能元件放電技術主要目的大電壓與大電流的得到釋放,測量的安全性,穩定性,準確性(如下圖)
3.TESTJET空焊測試技術
更豐富的信號源及更靈敏的感應度,可以測試更小的BGA的IC和更小的貼片連接器的開路(如下圖)
4.信息數據入庫與現場監控系統支持
使得測試數據保存到客戶的數據庫中,使得產品質量具有可追溯性,保證品質,我們廠傢可以遠程監控,查閱機器測試參數,對現場進行遠程協助故障判斷,提高生產效率。(如下圖)
·系統規格
………………………………………………………………………………………………………………………
測試點數: 標準配備:256點,
大型主機;可以擴充到2048點
………………………………………………………………………………………………………………………
使用系統: XP /WIN7 /WIN8 /WIN10
………………………………………………………………………………………………………………………
電源規格: AC100V-120V ,200V-240V / 50HZ-60HZ/ 350W (單相)
………………………………………………………………………………………………………………………
測試方式: 手動壓床式,手動治具式,全自動式,
………………………………………………………………………………………………………………………
測試項目: 最大測試步驟:100000setps
………………………………………………………………………………………………………………………
測試時間: 開/短路測試:每1000點≤1s
元件測試:每一元件約0.5ms~30ms
……………………………………………………………………………………………………………………
測試范圍:
10uH至60H |
電阻:直流定電流(CC) 電感:交流定電壓(A)
直流定電壓(CV) ( 0.01Ω至40MΩ) 相位測量(Phase)
相位測量(Phase) 晶體管測試:0.1至±10V
電容:交流定電壓(A) 電壓測試:0 —±100v
直流定電壓(DC) (10PF至60MF) 電流測試:1uA—1A
相位測量(Phase)
………………………………………………………………………………………………………………………
可測電路板尺寸: SizeA:380mm(W)×310mm(D)×1000mm(H)
SizeB:450mm(W)×330mm(D)××1000mm(H)
SizeB:480mm(W)×330mm(D)××1000mm(H)
選配:可根據客戶需求定製
………………………………………………………………………………………………………………………
主控計算機: Intel i3以上系列CPU,500G硬碟.
選配:可根據客戶需求定製配置品牌機,兼容工控機,筆記本等
………………………………………………………………………………………………………………………
打印機參數: 標準配置76mm針式打印機,兼容並口和USB介面打印機
………………………………………………………………………………………………………………………
氣動裝置: 氣動內徑100mm,行程160(200),最大下壓力:470kg/6Bar
氣動內徑125mm,行程160(200),最大下壓力:735kg/6Bar
選配:可根據客戶需求定製
...........................................................................................
工作氣壓: 4-6kg/cm2,耗氣量:4Liter/Cycle
………………………………………………………………………………………………………………………
使用環境: 溫度:0℃到40℃,濕度20%-80%。
………………………………………………………………………………………………………………………
選配測試功能: 打印機, TEST JET模塊,良品自動蓋章模塊等
