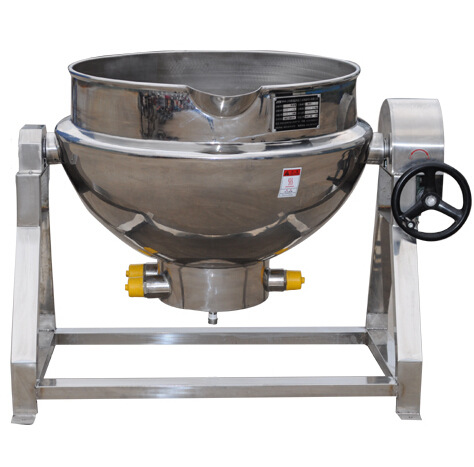

電加熱夾層鍋凡接觸食品部分皆為06Cr19Ni10不銹鋼製造,符合《中華人民共和國食品衛生法》的要求,具有造型美觀、設計合理、結構緊湊、安裝方便、操作簡單、使用靈活、安全可靠、便於維修等特點,深受廣大用戶的喜愛與好評。
用途與特點
廣泛應用於糖果、糕點、飲料、果汁、果醬、蜜餞、乳品與罐頭等食品加工及釀造、製酒、製藥與日用化工等行業,作為物料溶化、消毒、加熱、熱燙、預煮、配製、熬製、蒸煮與濃縮之用。同時,也適用於大型賓館、飯店、酒店、招待所、餐廳、工礦企業、機關部隊、大專院校食堂,作為煮粥、熬湯、煮餃子、燒菜與燉肉之用。

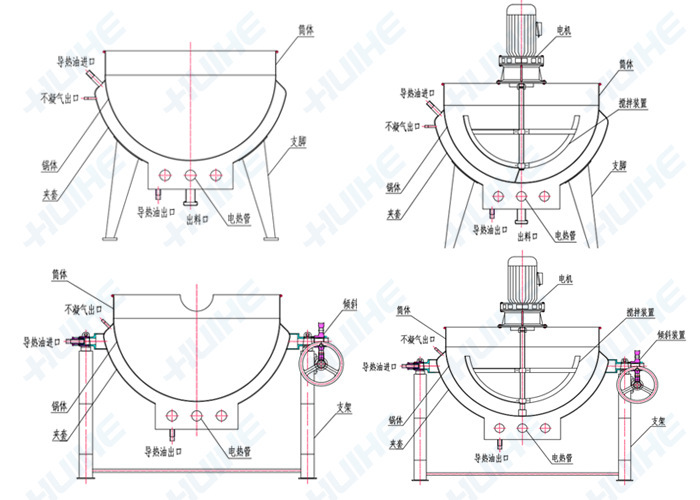

產品結構
產品結構
1、本設備為系列產品,主要由鍋體、夾套、傾翻、攪拌與機架等部分組成。
2、鍋體部分由內外鍋體焊接而成。內外鍋體均采用06Cr19Ni10不銹鋼,按GB150-1998規定采用全焊透結構拼焊而成。
3、可傾翻鍋部分由蝸輪、蝸桿、手輪與軸承座等組成。
4、可傾式機架由油杯、軸承座、支架等組成。
2、鍋體部分由內外鍋體焊接而成。內外鍋體均采用06Cr19Ni10不銹鋼,按GB150-1998規定采用全焊透結構拼焊而成。
3、可傾翻鍋部分由蝸輪、蝸桿、手輪與軸承座等組成。
4、可傾式機架由油杯、軸承座、支架等組成。
安裝與調試
1、開箱時,應檢查產品與附件與裝箱單是否相符,在運輸過程中,產品和零部件是否有損壞,如有丟失和損壞,請及時與本公司聯系解決。
2、產品出廠前已進行性能測試,所有零部件相對位置已安裝調校好,用戶一般隻作檢查,不得隨意拆卸,以免重新安裝調校不當,影響產品使用性能。
3、本設備不需固定,隻要放在平整的水泥地麵上即可。
4、供電電源應符合本設備攪拌結構形式的要求,設備外殼必須有良好的接地,以免漏電發生事故。
5、安裝時,應註意保證進油管道的暢通,不得有阻塞現象。
2、產品出廠前已進行性能測試,所有零部件相對位置已安裝調校好,用戶一般隻作檢查,不得隨意拆卸,以免重新安裝調校不當,影響產品使用性能。
3、本設備不需固定,隻要放在平整的水泥地麵上即可。
4、供電電源應符合本設備攪拌結構形式的要求,設備外殼必須有良好的接地,以免漏電發生事故。
5、安裝時,應註意保證進油管道的暢通,不得有阻塞現象。
5 五、操作須知
1、接電、加註導熱油:
(1)在外膽旋弧右後方45°處 R3/4”×90外絲頭及3/4絲扣式球閥各一個,用於排氣。排氣裝置在夾套的最高端,這樣有利於導熱油加熱過程中氣體的排出,以防止導熱油加熱過程中飛濺出來。
(2)200L鍋當加註L-QC320型號導熱油38kg(數量僅供參考)時,先將鍋放平,用鎖緊裝置固定好鍋體,再將排氣球閥與進油油壺裝置相連接使用,打開測油孔用於排氣,要註意觀察測油孔,把鍋放平導熱油於此孔溢出為止,此孔也是平時導熱油觀察孔,當導熱油少於此限位時請加註。
(3)當導熱油開始加熱時要把進油油壺裝置拆下,並打開排氣球閥,加熱完畢後關閉排氣球閥,搖動手柄翻鍋倒料即可。將進油油壺裝置作為配件使用,加油時將加油裝置與排氣球閥相連接使用,加油完畢將其拆下。
(4)鍋後PT100用於測導熱油溫度,通過電控箱檢測到設定溫度,當超過此設定溫度時,將不會繼續加熱,反之,當低於此設定溫度時,將繼續加熱。
(5)在底部放油裝置處,安裝3/4球閥(耐高溫300℃),當需要放油時可打開此球閥,這樣可以使放油更方便。
2、將鍋刷洗乾凈,投入物料,應先註入導熱油,接通電源,待物料達到所要求的溫度和預定的加熱時間時,關閉電源。可轉動手輪,使鍋體傾斜,進行卸料。至此,即完成一次作業。
3、每進行一次作業,應檢查導熱油的容量,以免造成乾燒,損壞設備。
4、為保證導熱油的清潔,應每隔3個月更換一次。
5、為保持清潔,每使用一次,即應清洗一次。
6、可傾式夾層鍋在使用前應檢查轉動部位潤滑是否良好,應將油杯中註滿潤滑脂並可將蝸輪、蝸桿的咬合處,註入適量潤滑脂。
(1)在外膽旋弧右後方45°處 R3/4”×90外絲頭及3/4絲扣式球閥各一個,用於排氣。排氣裝置在夾套的最高端,這樣有利於導熱油加熱過程中氣體的排出,以防止導熱油加熱過程中飛濺出來。
(2)200L鍋當加註L-QC320型號導熱油38kg(數量僅供參考)時,先將鍋放平,用鎖緊裝置固定好鍋體,再將排氣球閥與進油油壺裝置相連接使用,打開測油孔用於排氣,要註意觀察測油孔,把鍋放平導熱油於此孔溢出為止,此孔也是平時導熱油觀察孔,當導熱油少於此限位時請加註。
(3)當導熱油開始加熱時要把進油油壺裝置拆下,並打開排氣球閥,加熱完畢後關閉排氣球閥,搖動手柄翻鍋倒料即可。將進油油壺裝置作為配件使用,加油時將加油裝置與排氣球閥相連接使用,加油完畢將其拆下。
(4)鍋後PT100用於測導熱油溫度,通過電控箱檢測到設定溫度,當超過此設定溫度時,將不會繼續加熱,反之,當低於此設定溫度時,將繼續加熱。
(5)在底部放油裝置處,安裝3/4球閥(耐高溫300℃),當需要放油時可打開此球閥,這樣可以使放油更方便。
2、將鍋刷洗乾凈,投入物料,應先註入導熱油,接通電源,待物料達到所要求的溫度和預定的加熱時間時,關閉電源。可轉動手輪,使鍋體傾斜,進行卸料。至此,即完成一次作業。
3、每進行一次作業,應檢查導熱油的容量,以免造成乾燒,損壞設備。
4、為保證導熱油的清潔,應每隔3個月更換一次。
5、為保持清潔,每使用一次,即應清洗一次。
6、可傾式夾層鍋在使用前應檢查轉動部位潤滑是否良好,應將油杯中註滿潤滑脂並可將蝸輪、蝸桿的咬合處,註入適量潤滑脂。
型號 | 容積(L) | 傳熱麵積(㎡) | 內徑(mm) | 深度(mm) | 最大寬度(mm) | 高度(mm) | 重量(kg) |
50L | 50 | 0.39 | 550 | 400 | 880 | 820 | 80 |
100L | 100 | 0.77 | 710 | 480 | 1000 | 870 | 106 |
200L | 200 | 1.29 | 840 | 530 | 1050 | 915 | 121 |
300L | 300 | 1.34 | 930 | 600 | 1100 | 960 | 139 |
400L | 400 | 1.98 | 1000 | 640 | 1120 | 1050 | 193 |
500L | 500 | 2.30 | 1080 | 680 | 1150 | 1090 | 251 |
600L | 600 | 2.70 | 1200 | 790 | 1280 | 1110 | 274 |
