精密偏擺檢查機又稱高精度偏擺檢查機,是長河鑄業推薦給機器機表等行業用戶對軸類、盤類產品及零部件測量的高精度機器,主要 協助用戶檢測工件的徑向跳動、橢圓度、端麵精度誤差。與普通偏擺機相比,配有一對莫氏4#硬度合金頂尖,增大瞭對被測零件的支撐重量,為用戶的高精度測量進一步提供瞭保障。
偏擺機性能的好壞直接影響用戶測量結果,為瞭保障產品性能,長河鑄業精密偏擺檢查機生產完成後,采用L=400MM檢驗棒和百分表對偏擺機進行精度校驗,確保合格後,供客戶使用。為瞭方便用戶操作,長河鑄業精密偏擺機設有指示表調整表架,表架設計精巧合理,上下、前後、左右調節平穩自如操作極為方便。多年來長河以堅實的產品品質,贏得瞭眾多用戶一直好評,與深圳市比亞迪汽車有限公司、新會康宇測控機器機表工程、南京泓天機器機表有限公司等客戶建立瞭長久的戰略合作關系。
1、配有一對莫氏4#硬度合金頂尖,增大瞭對被測零件的支撐重量,測量精度更高。
2、設有指示表調整表架,剛性好,全方位調節平穩自如,操作更靈敏簡便。
3、采用L=400MM檢驗棒和百分表對偏擺機進行精度校驗,保證產品質量。

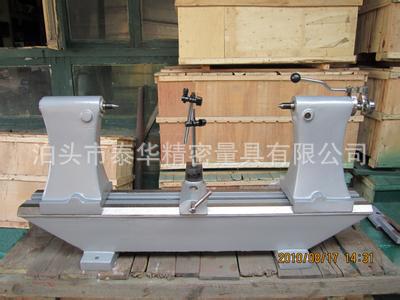

4、如圖所示,偏擺檢查機由固定頂尖座、頂尖、機座、百分表卡子、支架座、偏心軸把手、活動頂尖座、緊定手把、球頭手柄等組成。
4、如圖所示,偏擺檢查機由固定頂尖座、頂尖、機座、百分表卡子、支架座、偏心軸把手、活動頂尖座、緊定手把、球頭手柄等組成。
溫馨提示:
1、工件檢測時,應小心輕放,導軌麵上不允許放置任何工具或工件。
2、工件檢測完工後,應立即對機器進行維護保養,導軌及頂尖套應上油防銹,並保持周圍環境整潔。
3、應指定專人每月底對偏擺機進行精度實測檢查,確保設備完好,並做好實測記錄。
泰華量具精密偏擺機徑向回轉精度:0.001mm,被測零件最大直徑:500mm,測量長度500mm—2000mm,用戶可根據實際需求進行選擇,更加具體的選型參考:[表-精密偏擺檢查機技術參數]。建議您隨時撥打長河24小時服務熱線:0317-8034992,我公司技術人員為您提供最合理的選型方案。
表-精密偏擺檢查機技術參數:
2、工件檢測完工後,應立即對機器進行維護保養,導軌及頂尖套應上油防銹,並保持周圍環境整潔。
3、應指定專人每月底對偏擺機進行精度實測檢查,確保設備完好,並做好實測記錄。
泰華量具精密偏擺機徑向回轉精度:0.001mm,被測零件最大直徑:500mm,測量長度500mm—2000mm,用戶可根據實際需求進行選擇,更加具體的選型參考:[表-精密偏擺檢查機技術參數]。建議您隨時撥打長河24小時服務熱線:0317-8034992,我公司技術人員為您提供最合理的選型方案。
表-精密偏擺檢查機技術參數:
精密偏擺檢查機(普通型) | ||||||||
規格型號 mm | 測量長度 mm | 外型尺寸 mm | 重量 kg | 承重 kg | 中心高 mm | 測量直徑 mm | 精度um | |
平行方向 | 垂直方向 | |||||||
2010 | 200 | 510110X290 | 30 | 10 | 100 | 140 | ≤8 | ≤5 |
3010 | 300 | 650110X300 | 45 | 20 | 100 | 140 | ≤8 | ≤5 |
3017 | 300 | 720140X360 | 70 | 25 | 100 | 270 | ≤8 | ≤5 |
3025 | 300 | 720140X460 | 75 | 30 | 170 | 400 | ≤8 | ≤5 |
5017 | 500 | 920140X360 | 80 | 40 | 300 | 270 | ≤8 | ≤5 |
5025 | 500 | 920140X400 | 90 | 50 | 170 | 460 | ≤8 | ≤5 |
10017 | 1000 | 1410140X360 | 100 | 60 | 170 | 270 | ≤10 | ≤8 |
10025 | 1000 | 1410140X460 | 110 | 70 | 250 | 460 | ≤10 | ≤8 |
10030 | 1000 | 1410140X500 | 120 | 80 | 300 | 560 | ≤10 | ≤8 |
15017 | 1500 | 1960140X360 | 170 | 100/150 | 170 | 400 | ≤16 | ≤15 |
15025 | 1500 | 1960140X440 | 190 | 120/200 | 250 | 460 | ≤16 | ≤15 |
20023 | 2000 |
|
|
| 230 | 400 | ≤30 | ≤20 |
25023 | 2500 |
|
|
| 230 | 400 | ≤30 | ≤20 |
30023 | 3000 |
|
|
| 230 | 400 | ≤30 | ≤20 |
(以上規格均有庫存,異型規格可訂做)
