產品名稱:激光測徑機 LGD-25XY,
1, LGD-25XY 簡要說明
采用雙軸光學掃描的測量方式,非接觸式測量物體的直徑,寬度或厚度,橢圓度等等。雙軸測量方式是從兩個方向進行測量,精確度更高,使用更便捷。適用於線材,管材,棒材等的在線測量和監控,以及品質檢測,物料分選等。更適合扁平線材,扁平金屬材料等等的測量,可同時顯示寬度和厚度。機器具備外部通行介面,可接本公司DPM系列顯示控製器,PLC 或電腦等。
2, 機器工作原理:
見下圖,由半導體激光器“a”發出激光束,通過電機“c”帶動八棱鏡“b”高速旋轉,將激光器光束掃描通過棱鏡“d”轉換為平行光通過測試區(GATE),當測試區有被測物“e”時,其會遮擋住部份平行光,並通過聚焦棱鏡“f”在光電接收管上轉換成低電平;而沒有被測物遮擋的平行光則轉換為高電平,通過計算低電平的掃描時間,則可計算出被測物在激光束掃描方向的外徑值,寬度值或厚度值。
3, 產品具體規格: (含各項參數)
產品型號: | LGD-25XY |
測量范圍: 毫米 | 0.100 - 20.000毫米 |
顯示分辨率: 毫米 | 0.001毫米 |
測量精度: 毫米 | ±0.002 ±0.02%D |
工作原理: | 雙軸 非接觸式激光掃描 |
光源: | 第二代可見激光 ,波長650納米 |
顯示方式: | 1排5位數位管顯示。平均值,X向值,Y向值 可選擇顯示 |
顯示頻率: | 標準為0.2 秒/ 次 (快慢可調節) |
掃描速度: | 1200次/秒 |
信號輸出: | 數字信號輸出 |
數據采集分析: | 支持 (需要外接電腦並配軟件) |
報警信號輸出: | 含雙繼電器報警輸出,可分別輸出超上差,超下差, |
透明物測量: | 支持 |
供電電源: | 100V to 250V AC, 50Hz~60Hz |
機器功耗: 瓦 | 小於 15 瓦 |
工作溫度: | 5~45℃ |
工作濕度: | 35-85% (無冷凝水) |
環境要求: | 空氣中不含腐蝕性氣體,嚴重的油,蒸汽及塵埃。 |
產品凈重: 公斤 | 6.8公斤 |
產品尺寸: 毫米 | 335*274*75毫米 |
產品防護: | 整機采用防塵防水保護 (但不能夠浸泡入水中) |
通信: | 機器采用RS485通信介面,從通信協議可接本公司DPM系列遠程顯示控製器,電腦 或PLC等外圍設備。 |

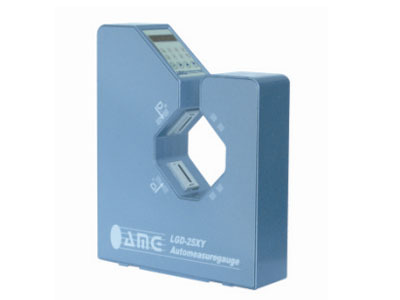

產品簡圖 |
|
4, 產品特點:
- 采用雙軸激光掃描技術,比單軸更精確,使用更便捷。
- 采用SMD電路、體積小、重量輕、抗乾擾強
- RS485通訊介面,可與DPM系列顯示控製器,PLC或電腦聯機通訊
- 采用高精度F(θ)鏡,被測物的擺動不影響正常測量
- 測量精度高、重復性好,整個測量區域內都本證精度
- 不受外界雜光和煙霧影響測量穩定性
- 機器配置報警輸出介面,可外接報警器
- 具備控製信號輸出 (需配置DPM系列顯示控製器)
- 更適合扁平線材,扁平金屬材料等等的測量,可同時顯示寬度和厚度。
5, 產品應用:
- 線纜行業:各種電線電纜,局域網電纜,同軸電纜,光纖光纜,扁平電纜,射頻電纜、通訊電纜,電力電纜等等。主要為押出機生產線測量,並自動化控製。
- 線材行業:尼龍線,塑料線,紡織線,銅絲銅桿,鋼絲等等。
- 管材行業:金屬管,塑料管,玻璃管,透明或半透明物體等直徑測量。
- 醫療行業:輸液管等醫學管材測量。
- 五金行業:各種棒材,軸類,帶狀物測量寬度厚度測量。
- 其他行業:在線測量,離線測量,品質檢測,其他特種測量,核燃料棒直徑測量。
6,產品選配附件
- DPM-XY遠程顯示控製器
- DPM-2大顯示器
- DPM-3多功能顯示控製器
- 機器腳架
- 報警器
- 其他定製工裝,扁平線夾具

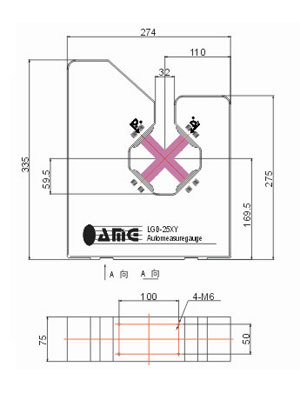

7,產品圖片:具體尺寸圖紙
