    供應奧美加LGD-10XY型鋁線直徑測徑機、外徑激光測徑機
    商品代碼: 5095735
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    產品名稱:激光測徑機

    產品型號:LGD-10XY,



    1, LGD-10XY 簡要說明

    采用雙軸光學掃描的測量方式,非接觸式測量物體的直徑,寬度或厚度,橢圓度等等。雙軸測量方式是從兩個方向進行測量。測量圓形材料截麵,精確度更高,使用更便捷。測量扁平材料截麵,可同時顯示寬度和厚度,適合測量扁平線材,金屬材料截麵。機器適用於線材,棒材等的在線測量和監控,以及品質檢測,物料分選等。機器本身包含控製輸出,具備外部通行介面,可接PLC 或電腦等。



    2, 機器工作原理:

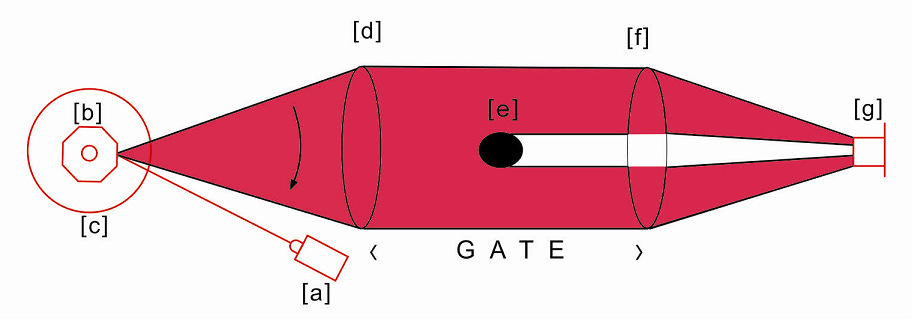

    見下圖,由半導體激光器“a”發出激光束,通過電機“c”帶動八棱鏡“b”高速旋轉,將激光器光束掃描通過棱鏡“d”轉換為平行光通過測試區(GATE),當測試區有被測物“e”時,其會遮擋住部份平行光,並通過聚焦棱鏡“f”在光電接收管上轉換成低電平;而沒有被測物遮擋的平行光則轉換為高電平,通過計算低電平的掃描時間,則可計算出被測物在激光束掃描方向的外徑值,寬度值或厚度值。





     測量原理 圖 JPG

    3, LGD-10XY產品具體規格:

    產品型號:

    LGD-10XY

    測量范圍:  毫米

    0.100 - 10.000毫米

    顯示分辨率: 毫米

    0.001毫米

    測量精度:  毫米

    ±0.001 毫米

    工作原理:

    雙軸 非接觸式激光掃描

    測量輔件要求:

    必配導輪支架或V型支架

    光    源:

    第二代可見激光,波長650納米

    顯示方式:

    2排5位數位管顯示。平均值,X向值,Y向值可切換顯示

    顯示頻率:

    標準為0.2 秒/ 次 (快慢可調節)

    掃描速度:

    1200次/秒

    信號輸出:

    數字信號輸出

    數據采集分析:

    支持 (需要外接電腦並配軟件)

    報警信號輸出:

    含雙繼電器報警輸出,可分別輸出超上差,超下差,

    透明物測量:

    支持

    供電電源:

    100V to 250V AC, 50Hz~60Hz

    機器功耗: 瓦

    小於 15 瓦

    外圍溫度:

    5~45℃

    環境濕度:

    35-85% (無冷凝水)

    環境要求:

    空氣中不含腐蝕性氣體,嚴重的油,蒸汽及塵埃。

    產品凈重:  公斤

    4.7公斤(含主機和顯示器)

    測量主機尺寸: 毫米

    225*178*62毫米

    顯示器尺寸:毫米

    185 * 125 * 176毫米

    產品防護:

    整機采用防塵防水保護 (但不能夠浸泡入水中)

    通信介面:

    機器采用RS485通信介面,從通信協議可接本公司DPM系列遠程顯示控製器,電腦 或PLC等外圍設備。



    4,LGD-10XY產品特點:

    •         采用分體式設計,測量主機和顯示器分離。測量主機設計小巧。
    •         采用雙軸激光掃描技術,比單軸更精確,使用更便捷。
    •         采用SMD電路、體積小、重量輕、抗乾擾強。
    •         機器本身含控製輸出,機器有RS485通訊介面,可與PLC或電腦聯機通訊。
    •         不受外界雜光和煙霧影響測量穩定性。
    •         機器配置報警輸出介面,可外接報警器。
    •         更適合扁平線材,扁平金屬材料等等的測量,可同時顯示寬度和厚度。
    •

    5,LGD-10XY產品應用:適合以下各行業的直徑測量,寬度厚度測量,橢圓度測量等。

    •         線纜行業:各種電線,電子線,光纖等等。
    •         線材行業:漆包線,尼龍線,塑料線,紡織線,銅絲,鋼絲等等。
    •         醫療行業:輸液管等醫學管材測量。透明或半透明物體等直徑測量。
    •         五金行業:各種棒材,軸類,帶狀物測量寬度厚度測量。
    •         其他行業:在線測量,離線測量,品質檢測,其他特種測量。
    •
