系統總述：

LC5205 GPRS RTU遠程數據測控平臺，集模擬量采集、開關量采集、存儲記錄采集於一體，可實現冷庫、中央空調機房，太陽能或空氣能熱水等設備的全天候24小時運行監控，隨時隨地查看系統運行情況，包括溫度，壓力，電流，開關狀態，數據統計，能耗分析，從而降低工程商和客戶的運營維護成本，節能降耗。防患於未然。消除故障隱患。本系統測量精確高，溫度可靠，操作調試簡便，非常適合於各種復雜、惡劣環境下數據的采集。

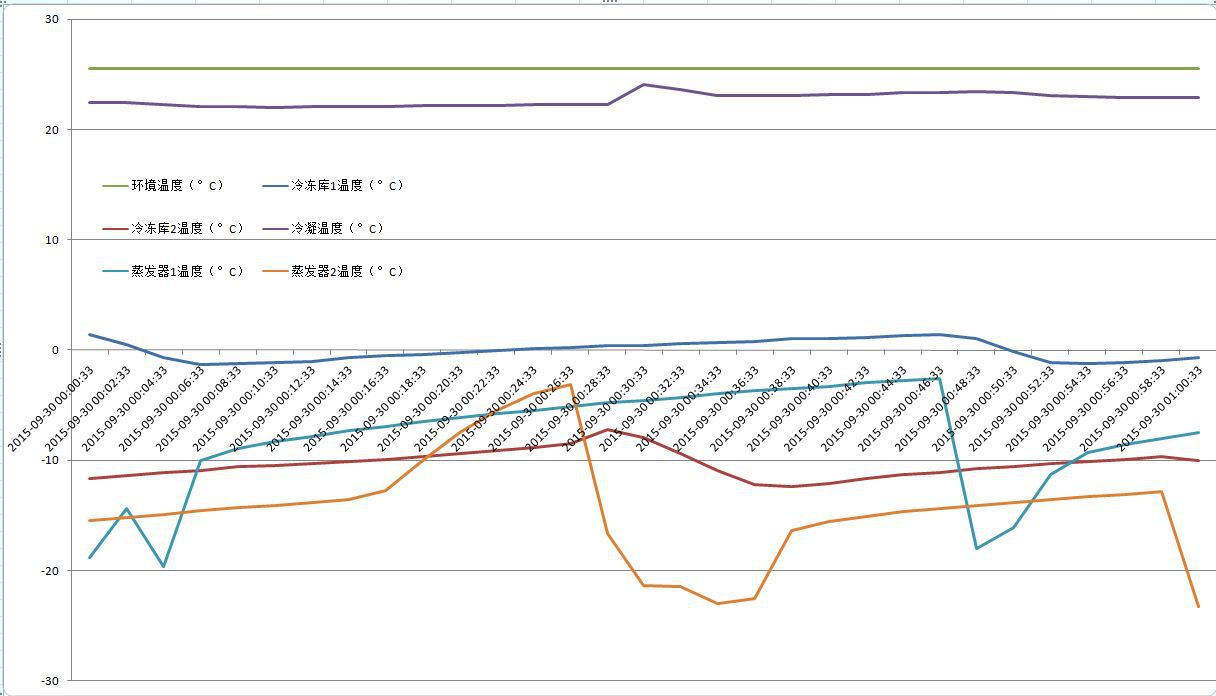

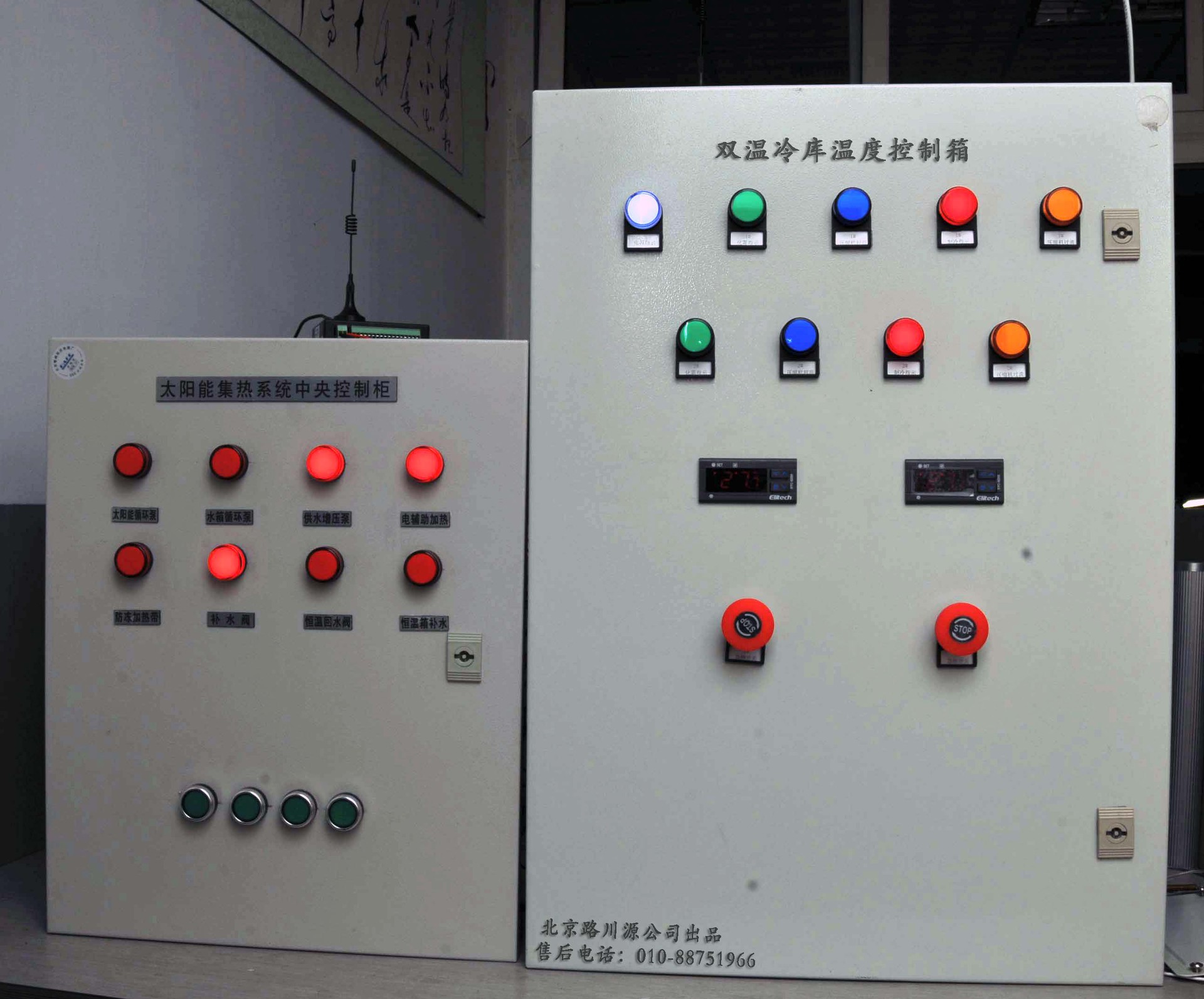

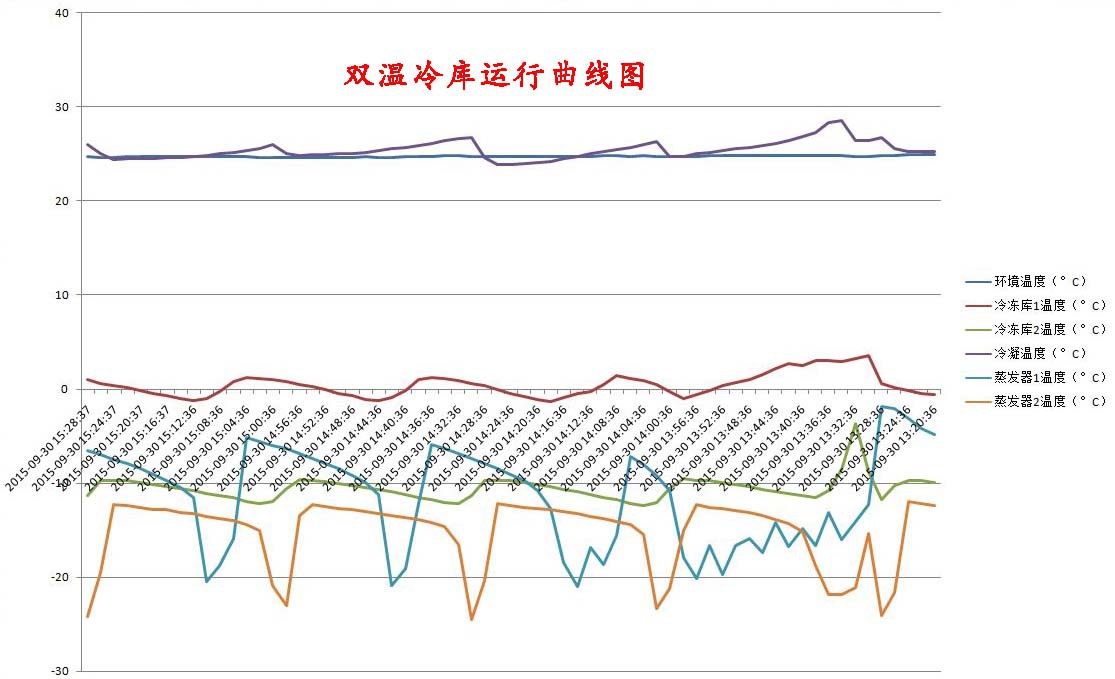

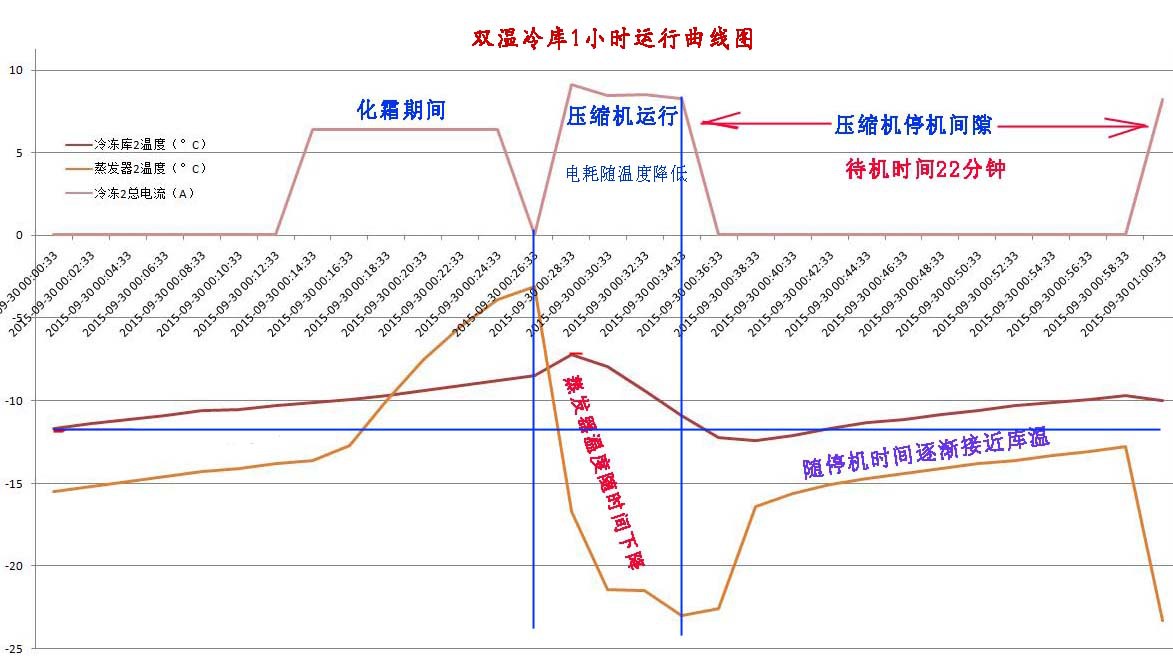

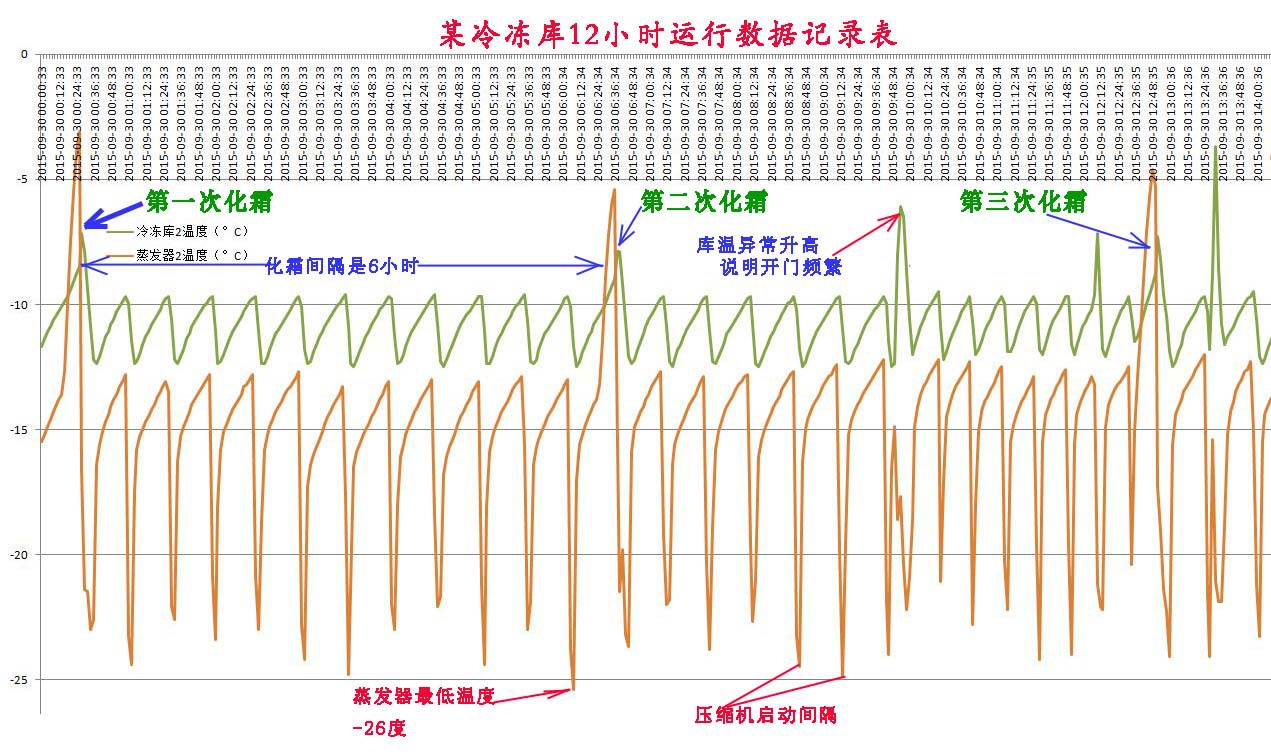

本平臺用於冷庫運行遠程監控，通過對控製箱，系統軟件整合，即可獨立安裝，又可以和本公司生產的冷庫控製箱集成安裝，本系統的一個測控終端可對兩組冷庫的進行數據監控，監控內容包括：1.冷庫1溫度；2.冷庫1蒸發器溫度；3.冷庫1壓縮機，化霜開關組態；4.冷庫2溫度；5.冷庫2蒸發器溫度；6.冷庫2壓縮機，化霜開關組態；7、環境溫度，8、機組1或2的冷凝溫度

測控終端功能：

01、集成路8路模擬信號采集（采集精度0.1%）、4路開關量/脈沖量采集、1路RS485輸入介面（支持透明傳輸）；

02、模擬信號輸入通道支持帶回差控製的高低超限報警，同時支持信號增幅、降幅超速報警；

03、開關信號輸入通道支持開關動作報警，同時支持脈沖增幅超速報警；

04、RS485支持定時訪問、數據中心在線實時訪問、報警事件關聯訪問、自由訪問（可同時連接各種不同速率、不同協議的設備）；

05、可模塊式擴展模擬量、開關量等路數，根據用戶現場實際需求選擇擴展模塊；

06、支持GPRS和短信方式遠程召測；

07、支持GPRS和短信方式遠程修改數據中心IP地址、端口號、遠程配置終端所有參數；

08、可設置時間間隔分類存儲模擬量、開關量/脈沖量、RS485協議等數據；

09、可設置三個數據中心主數據中心（CT1）、定時上線數據中心（CT2）、工程維護數據中心（CT3）；

10、定時上下線，既能夠保證GPRS數據傳輸，又能夠適時下線，節約數據流量；

11、終端連接不上自動復位、短信強製復位，掉線、斷網自動重連；

12、內置時鐘，精確記時；

13、通過專門的圖形化配置工具進行參數配置並配備測試數據中心可供調試；

>>技術參數：

01、額定電壓：DC5-24V

02、RS485介面 波特率支持300-115200bps，N/E/O校驗，停止位1/2位

03、開關量：乾節點信號或幅度為2V～24V的電平信號

04、脈沖量：最小脈沖寬度為25ms，脈沖周期為50ms，內部脈沖計數累積容量達到40億

05、存儲芯片：內置64M-bit Flash存儲器，最多可存32768條記錄

06、工作環境溫度：-20℃到65℃

07、儲存溫度：-40℃到85℃

08、濕度：95% 無凝結

09、常規運行耗電：＜60mA

10、省電模式耗電（平均）：＜30mA

11、通信方式：支持TCP/UDP通訊方式

12、外形尺寸：93×62×24mm

13、重量：約150克

數據測控中心軟件介紹

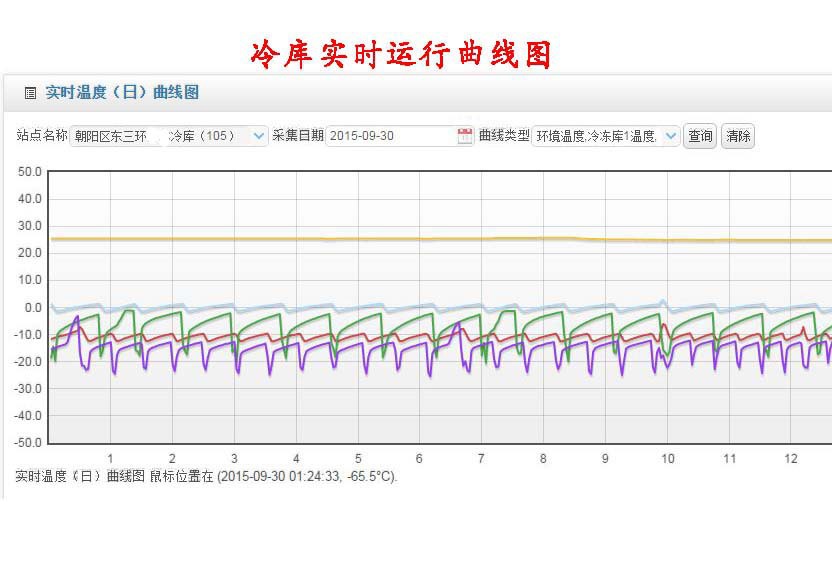

01、實時數據監控
      監控節點將實時采集從現場層送上來的現場重要數據（如：電流、壓力，流量、開關狀態，等），並將數據以數字和圖文形式顯示於監控頁麵中，監控人員可以根據屏幕顯示對現場的情況進行實時監視，掌握現場設備的運行情況。

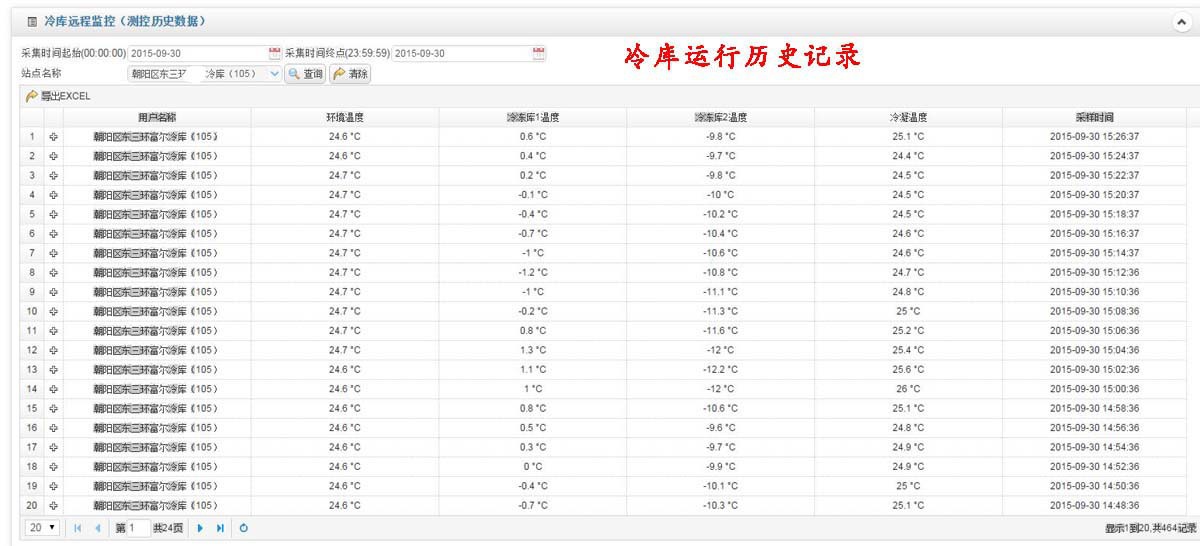

02、歷史數據存儲
      由現場傳上來的數據將按照指定的時間刻度存入關系型歷史數據庫SQL中，存儲周期的定製可以是任意的分、時單位，可自定義每一個監測源的記錄間距，將自動生成間隔區間的統計值到數據庫中。SQL數據庫可開放予第三方軟件提取，便於生產分析等其它應用。

03、數據報警處理
      當系統有報警產生時，操作員可以根據上圖中在線報警欄中的信息提示得知警報，同時，“在線警報”按鈕也會呈現紅色閃爍狀態，點擊進入“報警摘要”畫面中。在主畫面中，不同的報警信息也會有不同的報警顯示形式，系統提供多媒體語音報警、動畫閃爍報警，彈出窗口報警、發送E-MAIL報警等，可以實現全方位的報警信息通報。在線報警欄中的報警信息，在每一個監控頁麵都是相同的，無論在中心還是辦公網路內的客戶端，可以讓操作人員最短時間內發現報警信息，解決故障。

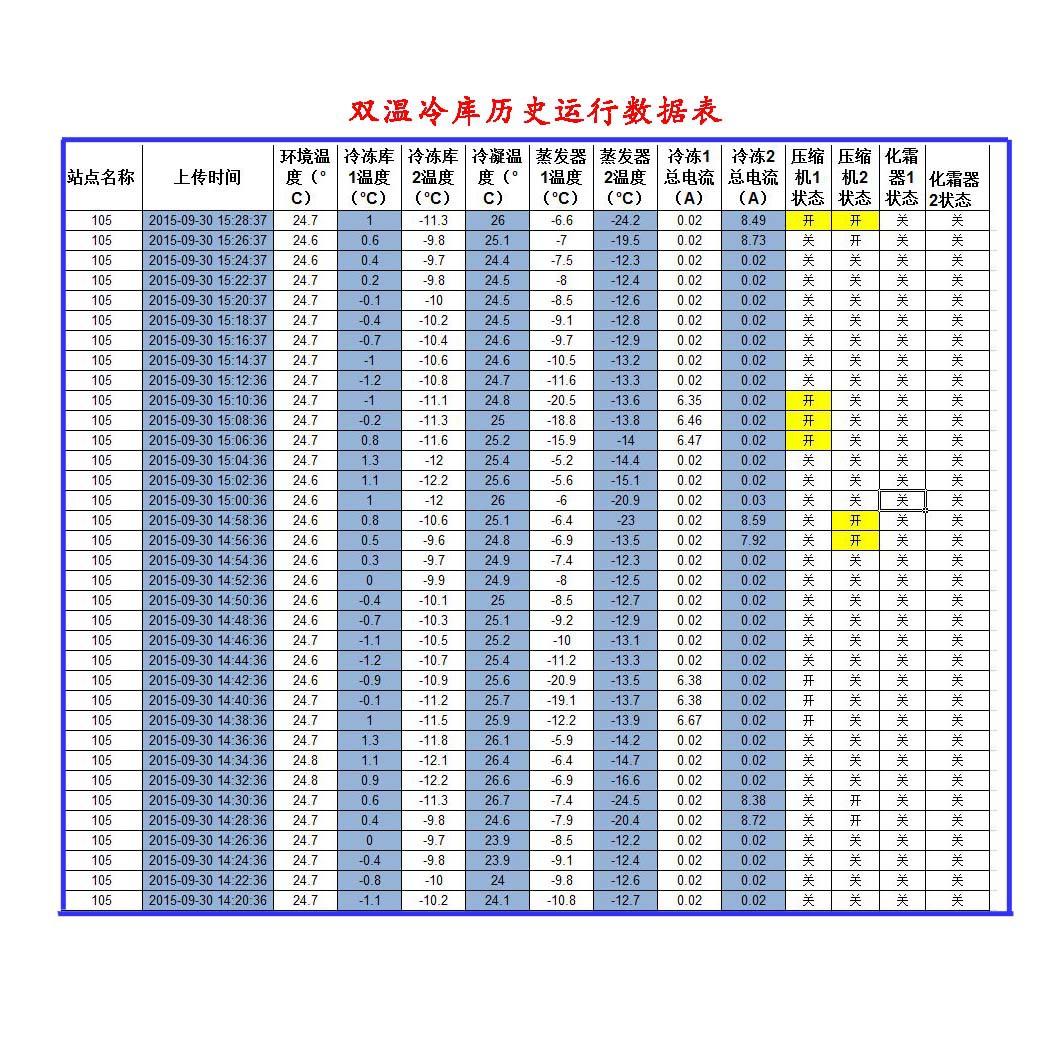

04、數據報表樣式
      系統提供報表格式有日報、月報、年報和值班報表，對使用終端需要進行統計記錄的數據，可以將其加入到報表中，可以對統計時間段內的數據自動生成最大值、最小值、平均值和總計值。用戶可以自定義值班報表，在每班結束後由系統直接將報表輸出打印或發送E-MAIL到指定郵箱。發送報表格式為HTML格式，可以輕松將報表粘貼到EXCEL等工具軟件進行處理加工。而且所有的報表都是網頁的形式表現，也全部支持IE的訪問方式。

05、網路信息發佈及資源共享
      位於監控中心的監控服務器與廠區內的局域網路連接，在局域網內進行信息發佈，這樣廠區管理層的人員都可以在它自己辦公室裡的計算裡隨時通過IE的方式訪問主機服務器內的全部數據和畫面。
      每位瀏覽者都將擁有唯一的用戶名和密碼的身份驗證，它的用戶名決定它的監控范圍。雖然是采用IE的方式訪問現場數據，但所看到的全部數據及畫面與信息中心服務器的內容完全相同、效果也完全一樣。速度方麵也不會任何的延時。通常廠區內的辦公管理網路允許被連接到互聯網，這樣即使出差在外地的領導也同樣可以連回廠內訪問現場的數據。可接駁本公司配套的太陽能集熱控製箱，從而實現對太陽能系統的全年24小時運行監控，

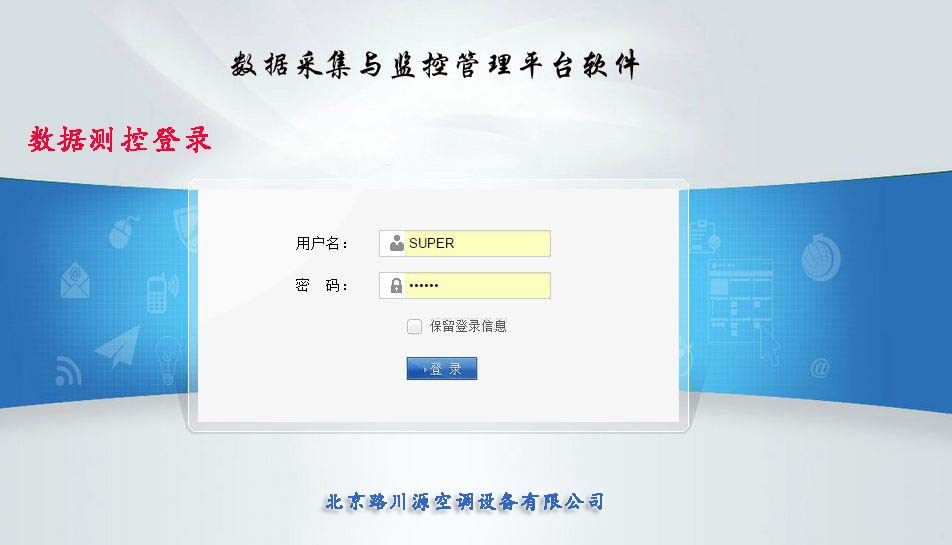

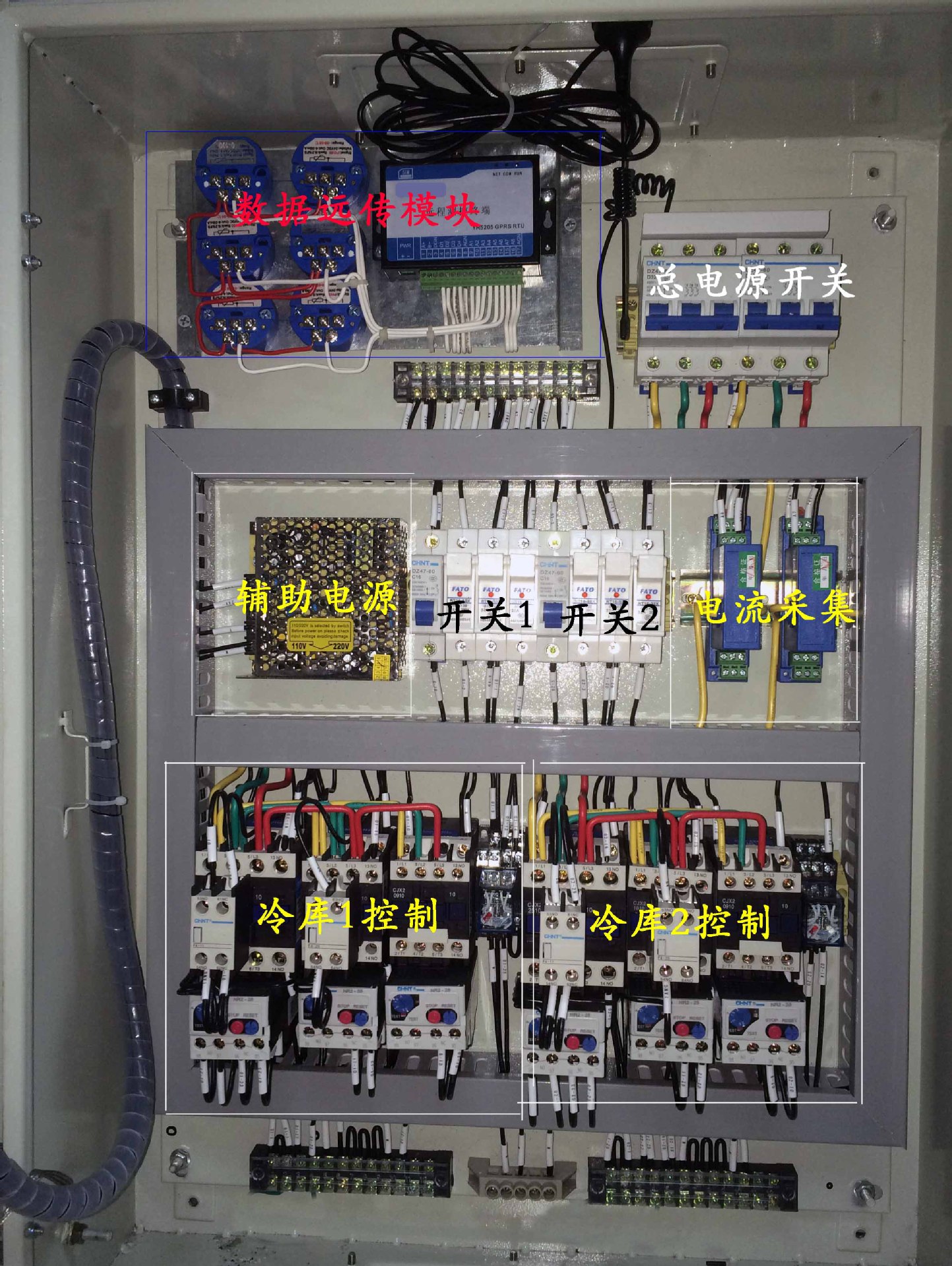

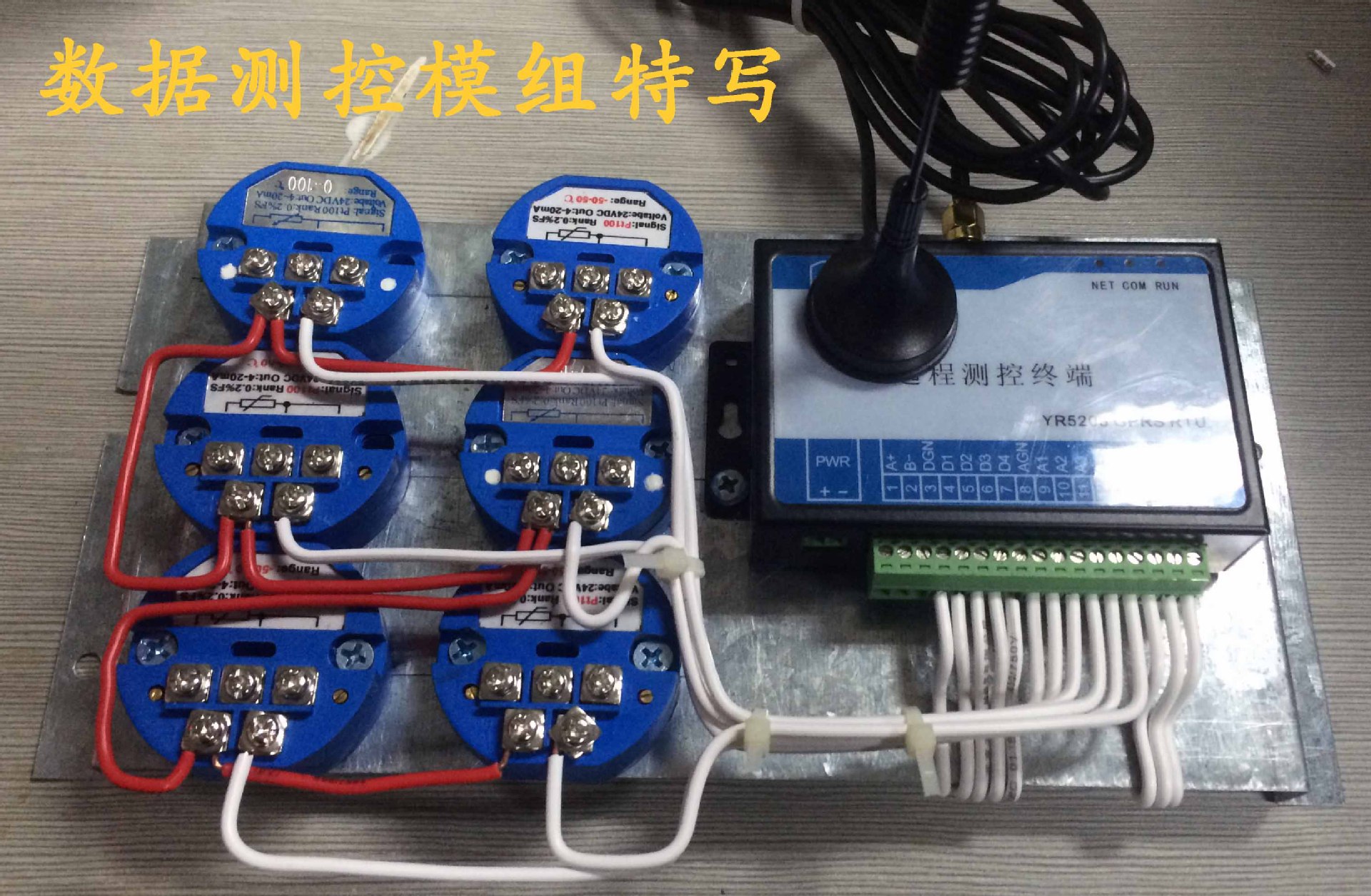

說明：本價格不含冷庫電氣控製箱部分。價格包含如下：終端測控器一臺（含天線電源），溫度變送器6套，電流變送器2套，高精度PT100溫度傳感器6隻，用戶收到產品後可自行安裝，本產品分兩種類型：一種是和本公司控製箱配套，嵌入控製箱內；另一種是獨立測控箱，技術支持；軟件包括：登錄指定網址，輸入用戶名，密碼即可查看，下載，數據，也可以在安卓系統手機下載客戶端查看，價格不包括通信SIM卡，年度服務費（客戶可到當地移動通訊營業廳自行購買，月服務費5~10元，視當地移動通訊價格標準）
