專業承接華北,華中,京津冀地區太陽能集熱工程,設備安裝,系統軟件開發.更專業的設計,智能化的管理,為您打造高效節能的精品太陽能集熱工程.

不使用,銷售廉價劣質太陽能設備及材料,隻做高可靠節能精品工程!

 公司優勢及工程特點:

   ♥ 13年暖通行業從業經驗,集設計,安裝,維護於一體,致力於打造高效節能集熱工程.

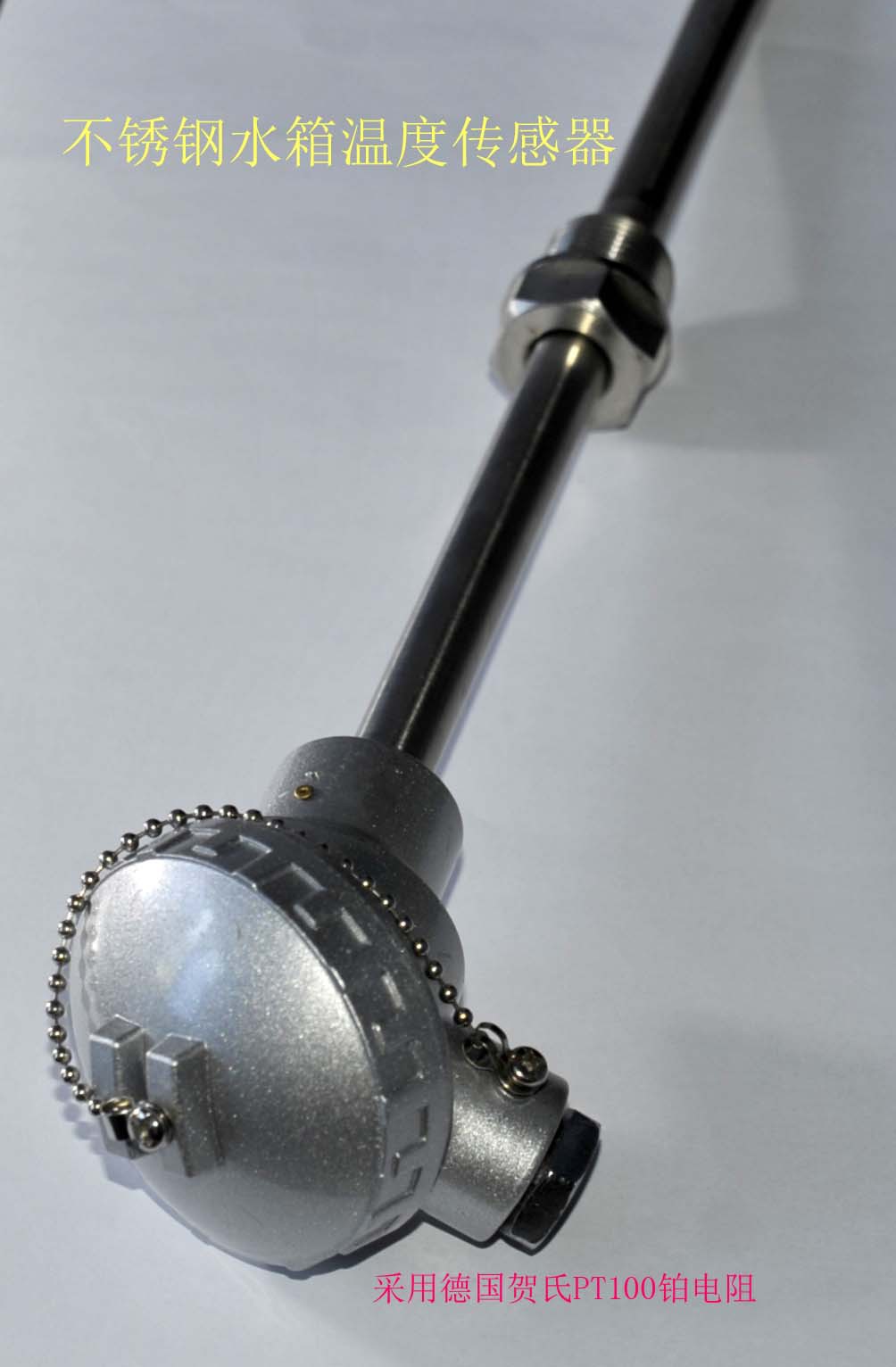

   ♥  溫度采集采用高精度德國賀氏原裝進口PT100傳感器,不銹鋼螺紋外殼,環氧樹脂一

      次性灌封,高可靠,壽命長.

   ♥液位控製采用外置式微壓力傳感器精確控製水位,精度達1厘米!,相對於低廉的水箱分

     段式水位控製傳感器,精度和壽命都大大延長.

   ♥ 控製器采用智能化單片機控製,獨立24v直流開關電源,高精度控溫輸出,可輕易實現

       本地控製,本地遠程控製,最大控製距離1000米,可實現GPRS數據透傳,異地控製,查看,短信故障報警等功能.

   ♥ 循環泵采用德國威樂品牌,為工程的可靠性打下堅實基礎.

   ♥二次增壓采用變頻系統,壓力無級可調,水壓穩定,可靠.

   ♥采用優質高效真空集熱管,管壁厚度1.6mm,高吸收比,低發射比,可靠耐用.

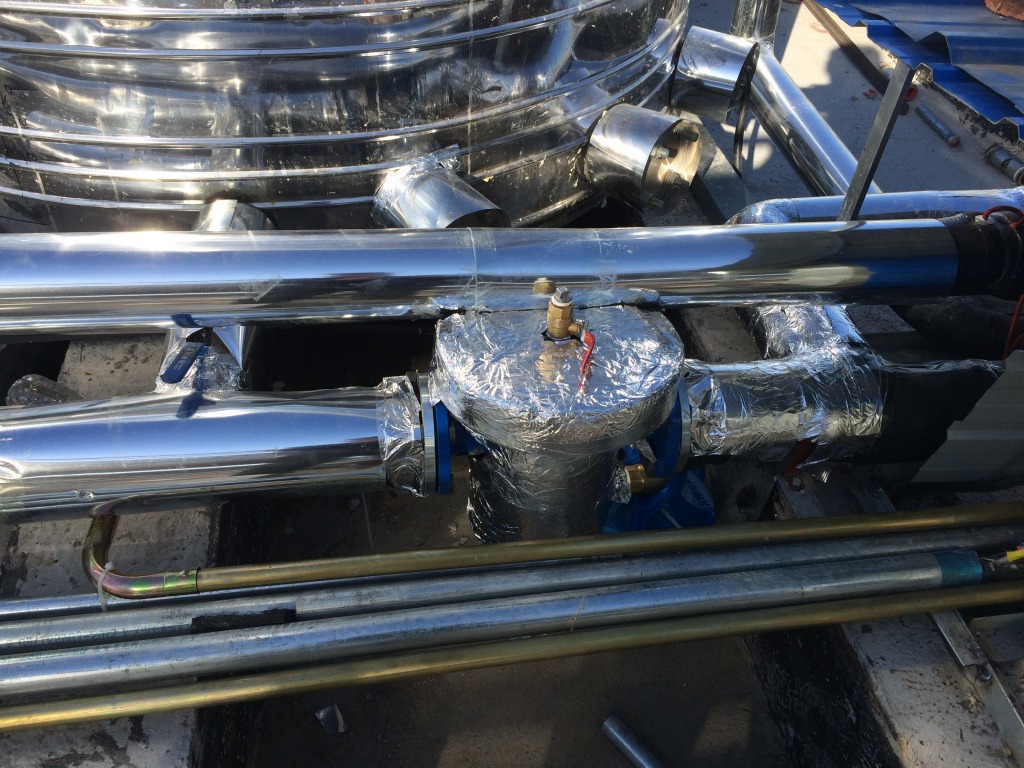

  ♥水處理采用大容量不銹鋼矽磷晶除垢器,最大限度減少水垢的產生,

   ♥主供水過濾器采用大容量罐式過濾器,大大減少噴頭堵塞和清洗次數,節約後期維護成本.

   ♥水系統閥門全部采用埃美柯和萬全優質品牌的產品,循環管路采用鍍鋅鋼管內襯塑料,徹底杜絕水銹的發生.

   ♥保溫水箱內膽采用su316不銹鋼板材,外殼采用201板材,保溫材料采用聚氨酯一次

      性機械發泡成型.熱損小.

   ♥系統控製采用昆侖通態組態軟件 界麵美觀友好,人性化 ,操控簡單,一目瞭然所有溫

      度,水位,冷熱水水量,各個泵閥的工作狀態,故障告警,可輕易實現(需定製)熱水計

       量,耗電計量,太陽能效率等復雜計算.可任意控製熱水溫度,混合水溫度,供水時間,分

        時段供水,補水;分時段輔助加熱等功能.

   ♥系統控製和管路是按照365*24小時的使用工況,采用冗餘設計,雙電源備份系統,當

       某個部件出現故障仍然能保障安全不間斷供水.預留維修時間.

 太陽能熱水工程模塊系統特點：


1.   以工程專用模塊為單位，根據串聯或並聯的方式組合在一起，組成一個大麵積的太陽能熱水系統，該種系統集熱和儲熱分體安裝，其中集熱系統的工程模塊可以自由組合，不受安裝場地限製。
2. 太陽能熱水工程專用模塊串並聯式特點：     該類型太陽能中央熱水系統自動化程度高，對安裝條件限製小，主要適用於熱水量大、樓頂結構較復雜、安裝空間受限製的醫院、學校、賓館、部隊、住宅小區、收費站等單位和集體使用。
        該種形式的太陽能熱水系統分為三種模式：定溫放水系統、溫差循環系統和定溫放水與溫差循環混合型.
3. 太陽能集熱器：
        采用清華陽光公司生產的優質、高效速熱集熱管，運用先進技術生產的高硼矽3.3真空集熱管，在使用20年中不褪色，大大提高瞭集熱管的壽命，經德國鍍膜專傢檢測吸收率比普通集熱管提高瞭3%，集熱效率達到瞭歐美發達國傢先進水平。
        集熱器聯箱內膽：采用SUS304/2B食品級不銹鋼，經過高頻脈沖氬弧焊接而成，壽命長、水質純凈； 外皮：采用珠光白彩塗板，有效避免光污染，使用壽命長，永不生銹；
        保溫：采用進口聚氨酯整體發泡而成，厚度30-50mm，保溫性能超群；太陽能儲熱水箱：
4. 保溫箱類型:（1）矩形保溫水箱：選用SUS304/2B不銹鋼材料，具有極高的耐腐蝕性，箱體采用凸麵模板(1000×1000、1000×500、500×500)拼裝焊接，可根據現場的結構，不同的尺寸要求，不同的噸位要求進行靈活組裝，耗材較少，結構強度較高，無需大型吊裝設備，運輸方便。保溫采用聚氨酯板材拼裝粘接，施工快捷，保溫效果好。
   （註：水箱開孔方位大小按用戶要求施工，特殊規格、材質可根據用戶要求設計。）（2）圓形保溫水箱：內膽采用SUS304-2B不銹鋼材料，耐腐蝕不生銹，使用壽命長。外殼采用201不銹鋼板材料，外形美觀、耐用，造價經濟。保溫采用聚氨酯整體發泡，保溫效果號。 預留標準絲接介面，與管道對接安裝方便。 圓形水箱運輸、吊裝、就位簡便。
5. 輔助電加熱器：根據工程類型,選用外置式和內置式電輔助加熱器,外置式:（1）整體為不銹鋼結構，內膽與外殼之間填實瞭優質保溫材料，可適應各種環境使用，具有較強的抗腐蝕能力。筒體進行10kg水壓檢測，並配有安全閥（6kg）（2）加熱均勻，熱效率高。（3）本體內電熱管通過各項電氣性能的檢測（絕緣電阻≧100MΩ，耐壓2000v，歷時1分鐘不擊穿），使用壽命長。電熱管通過CQC產品質量認證，ISO9001-2000質量管理體系認證。（4）裝卸方便，分體式輔助電加熱器與儲熱水箱直插式輔助電加熱器比較，安裝維修更為方便，尤其維修時不會把儲熱水箱內的水全部放完，節約水資源。

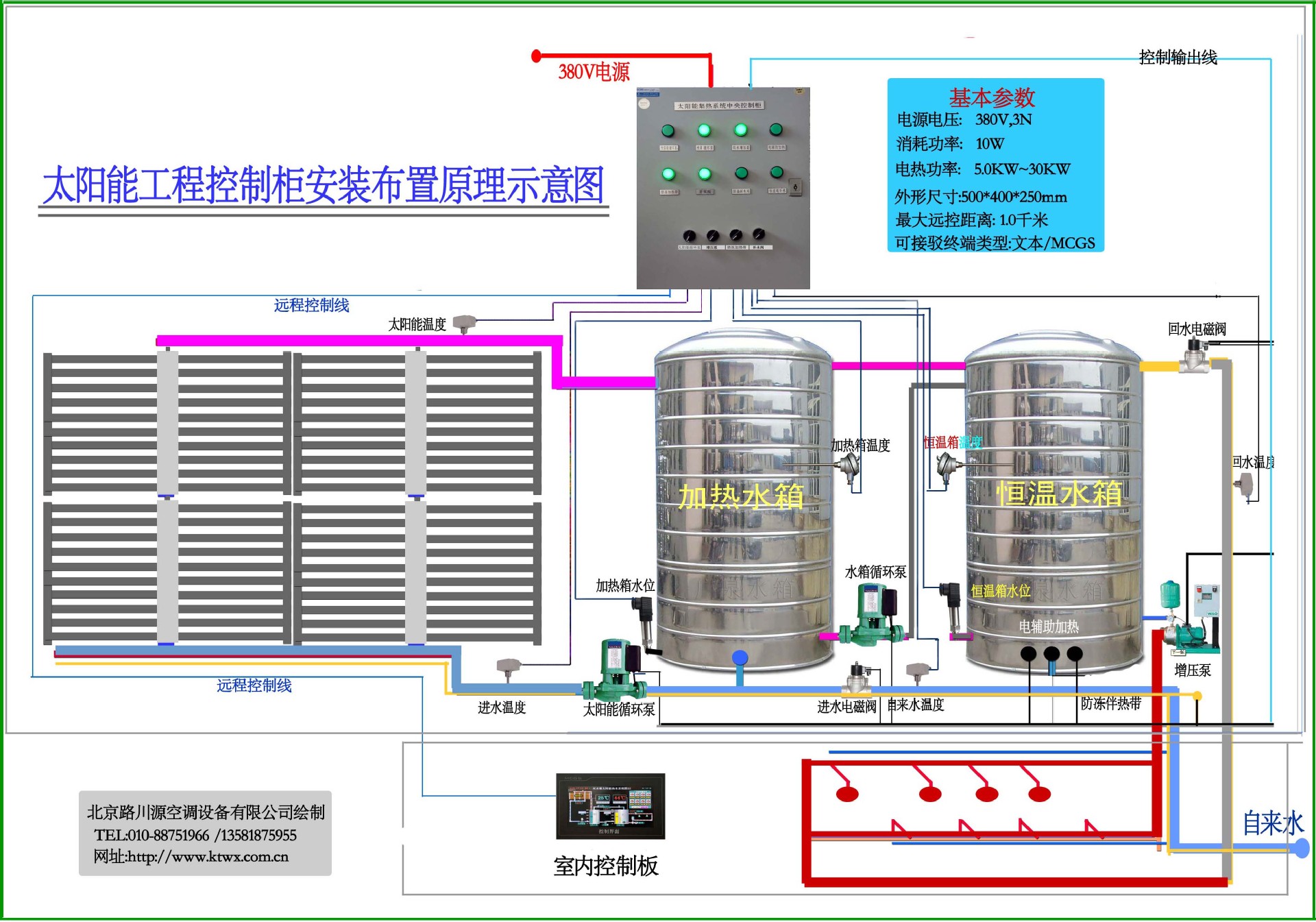

雙水箱太陽能熱水系統原理圖

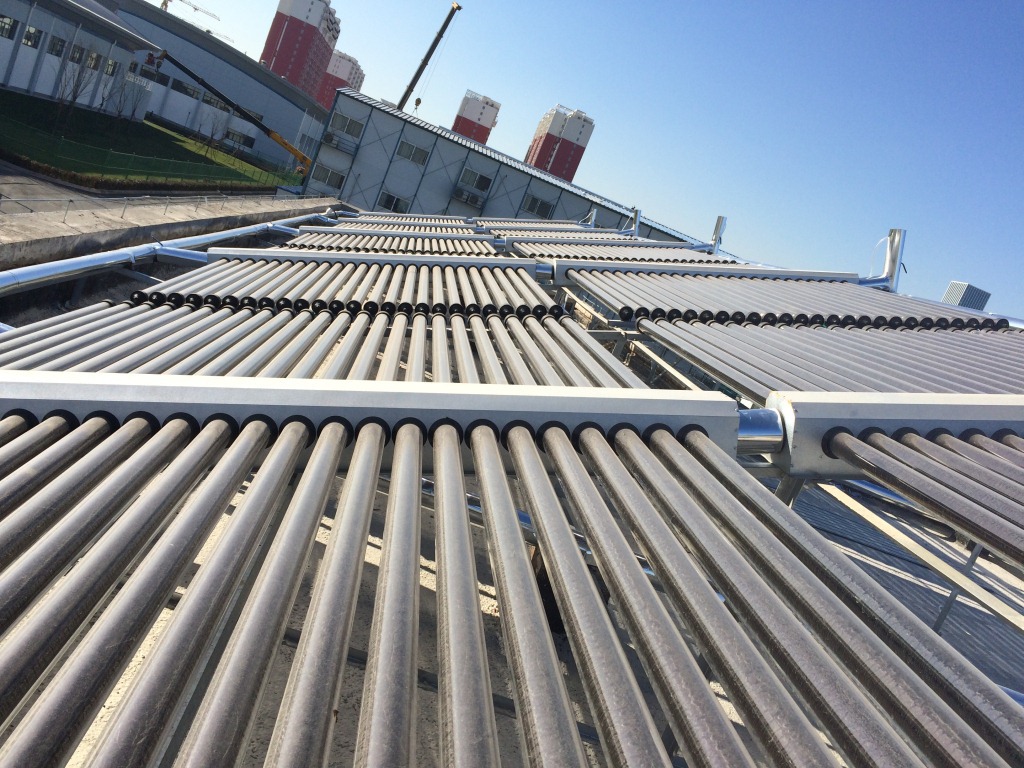

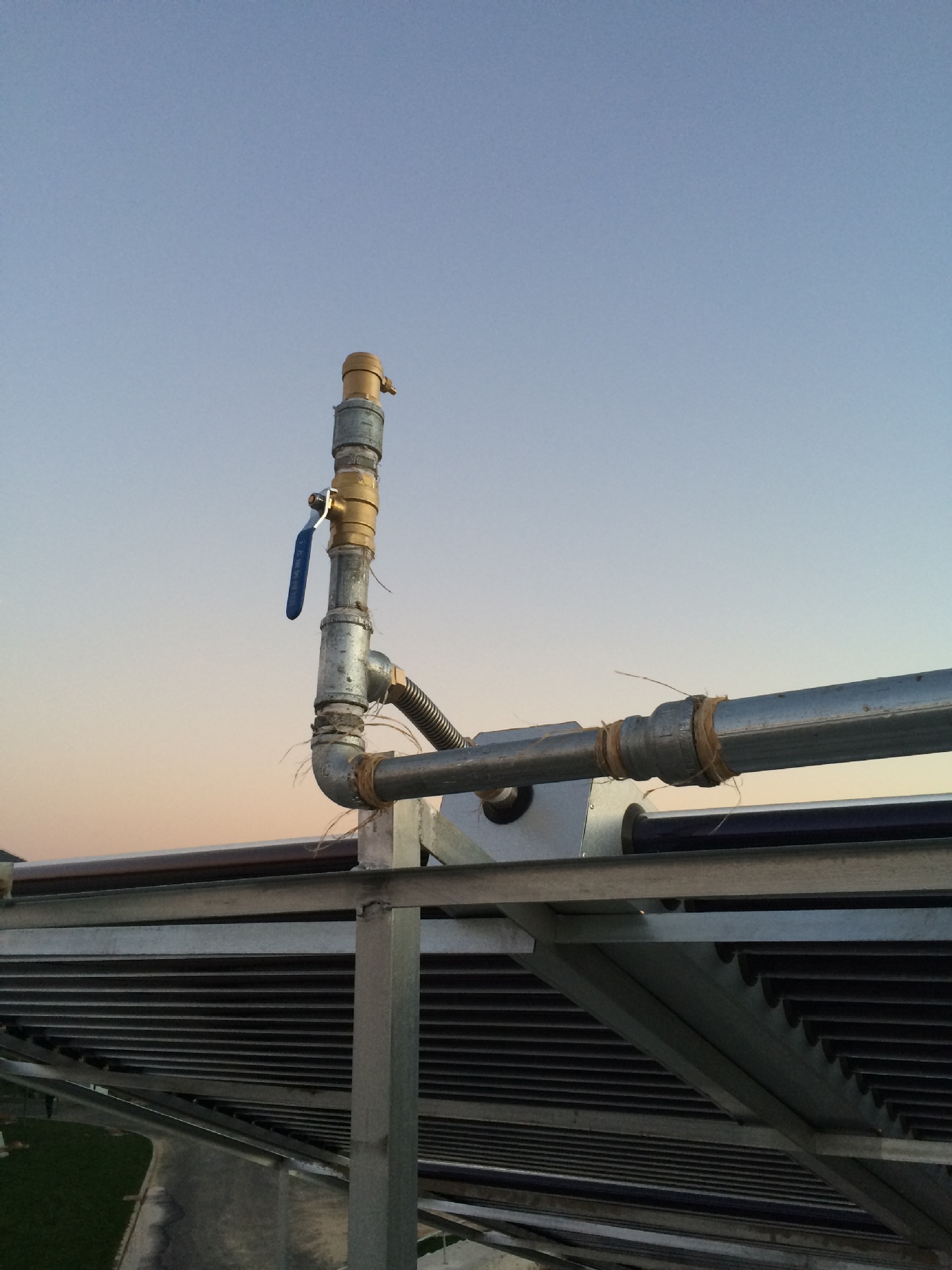

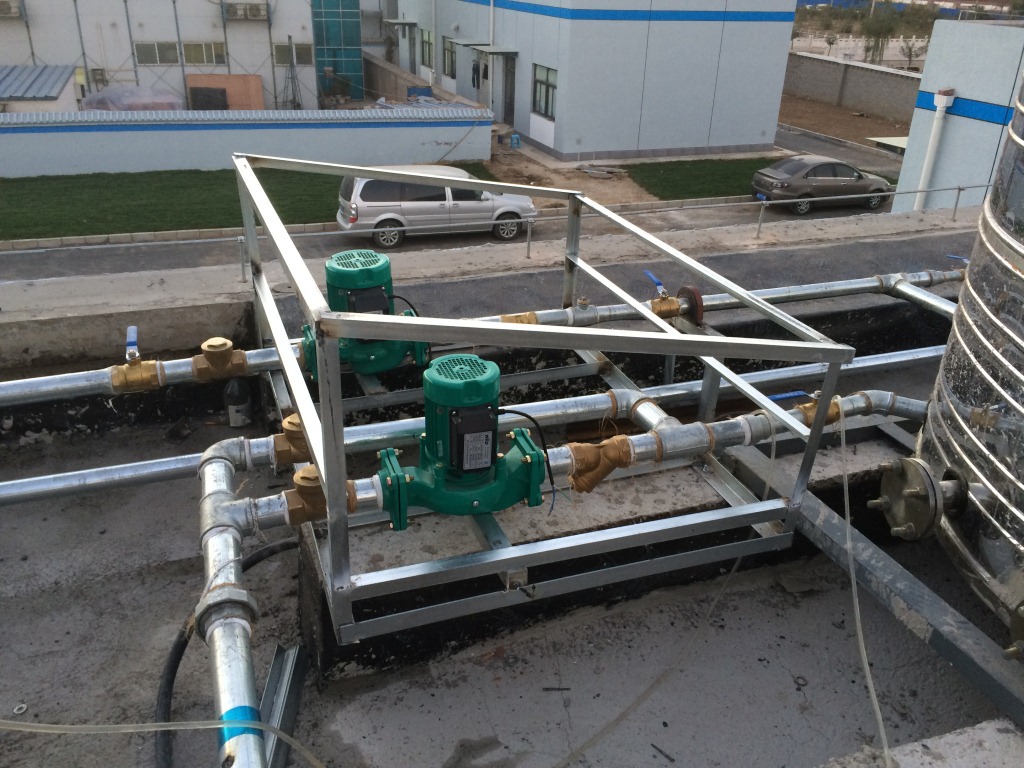

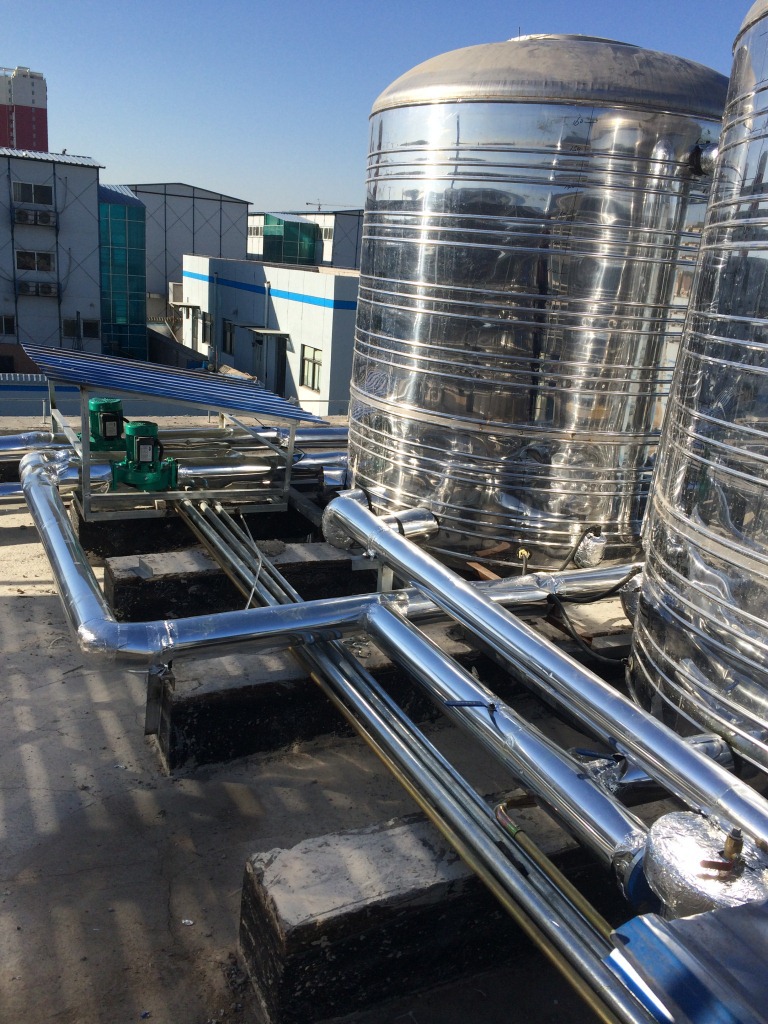

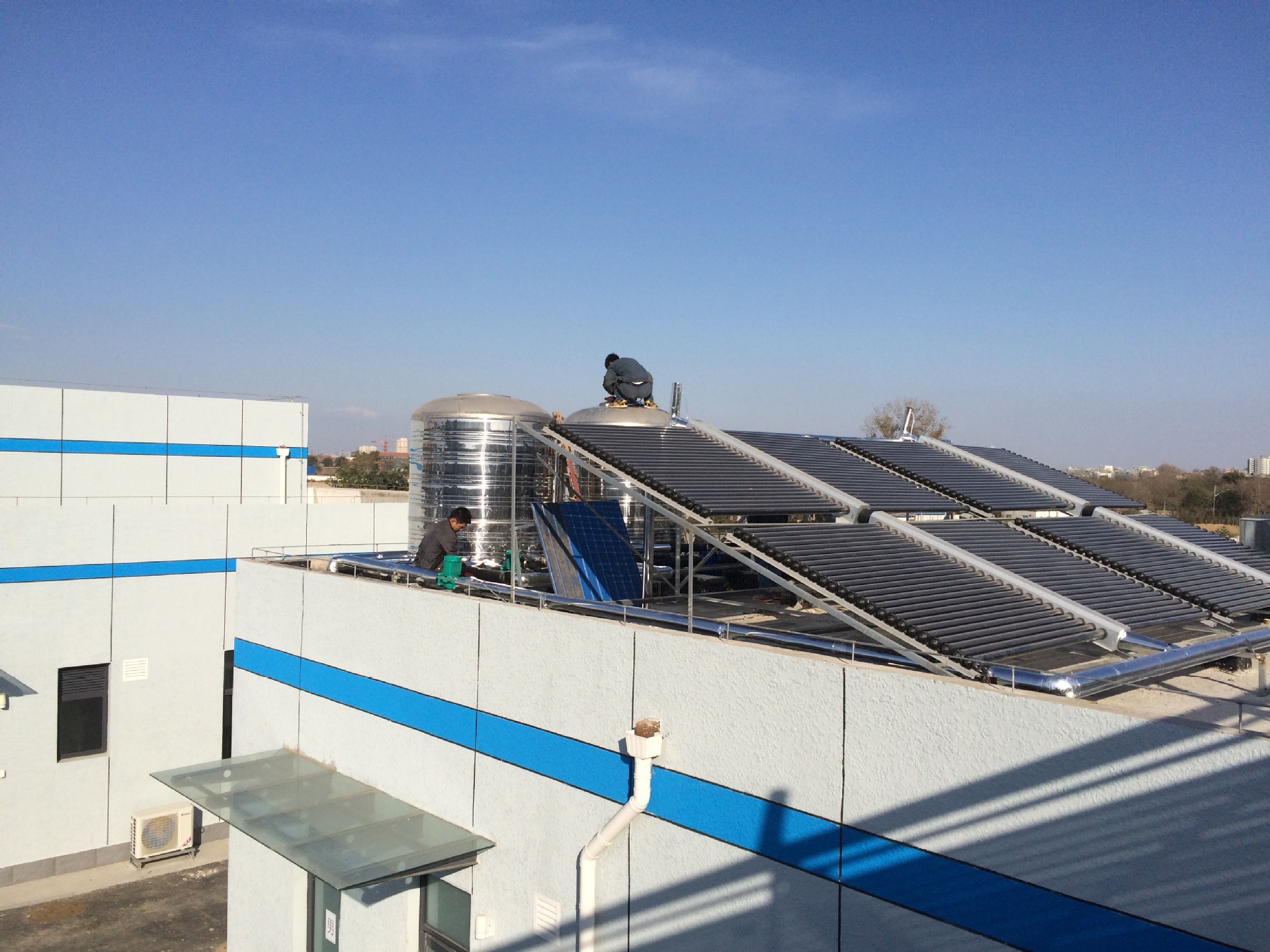

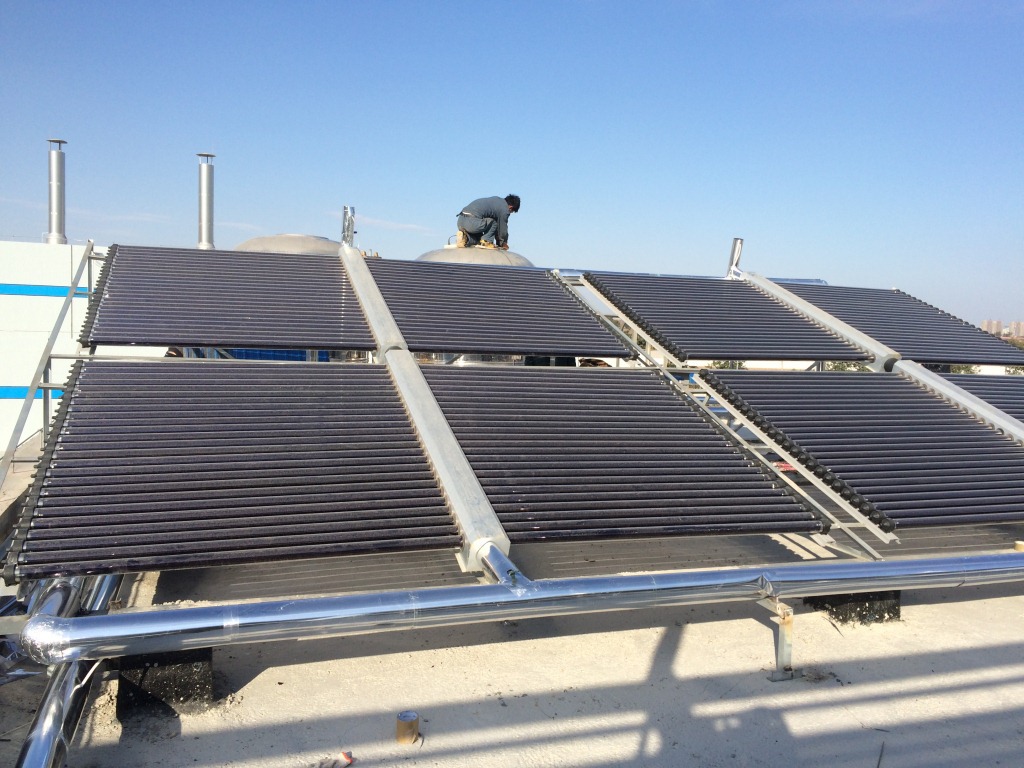

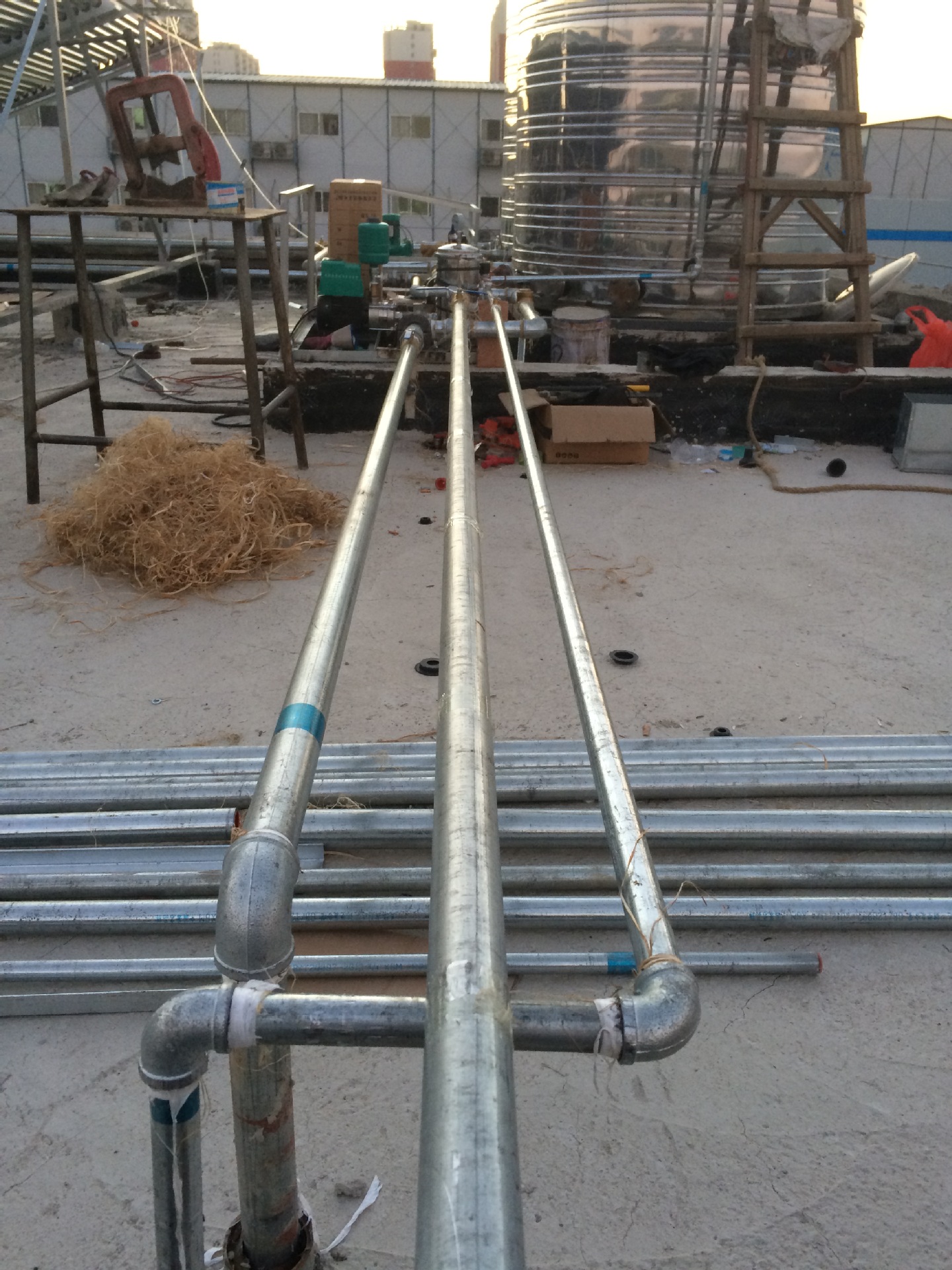

 工程施工實例:(現場拍攝)

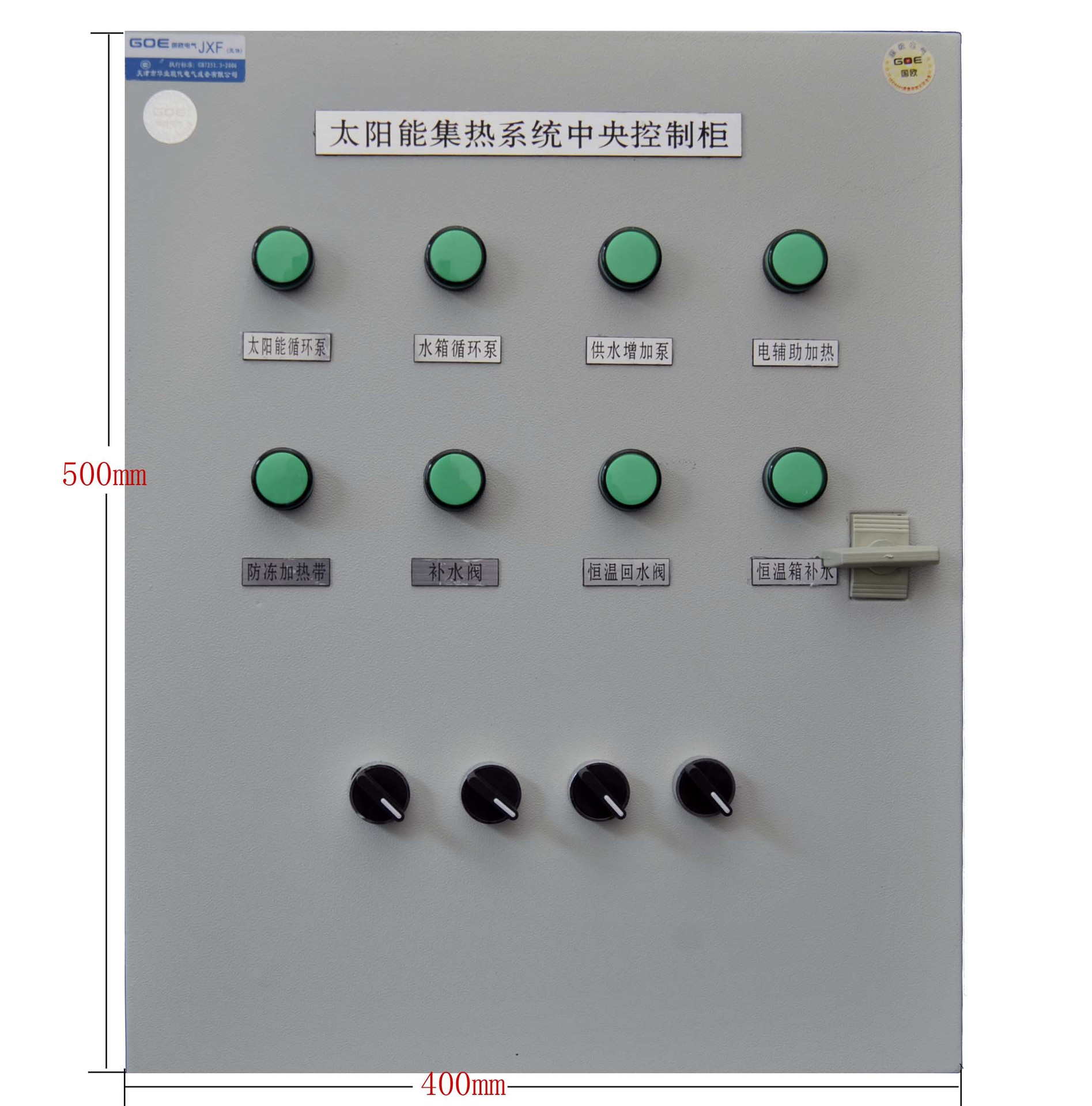

工程控製櫃實拍

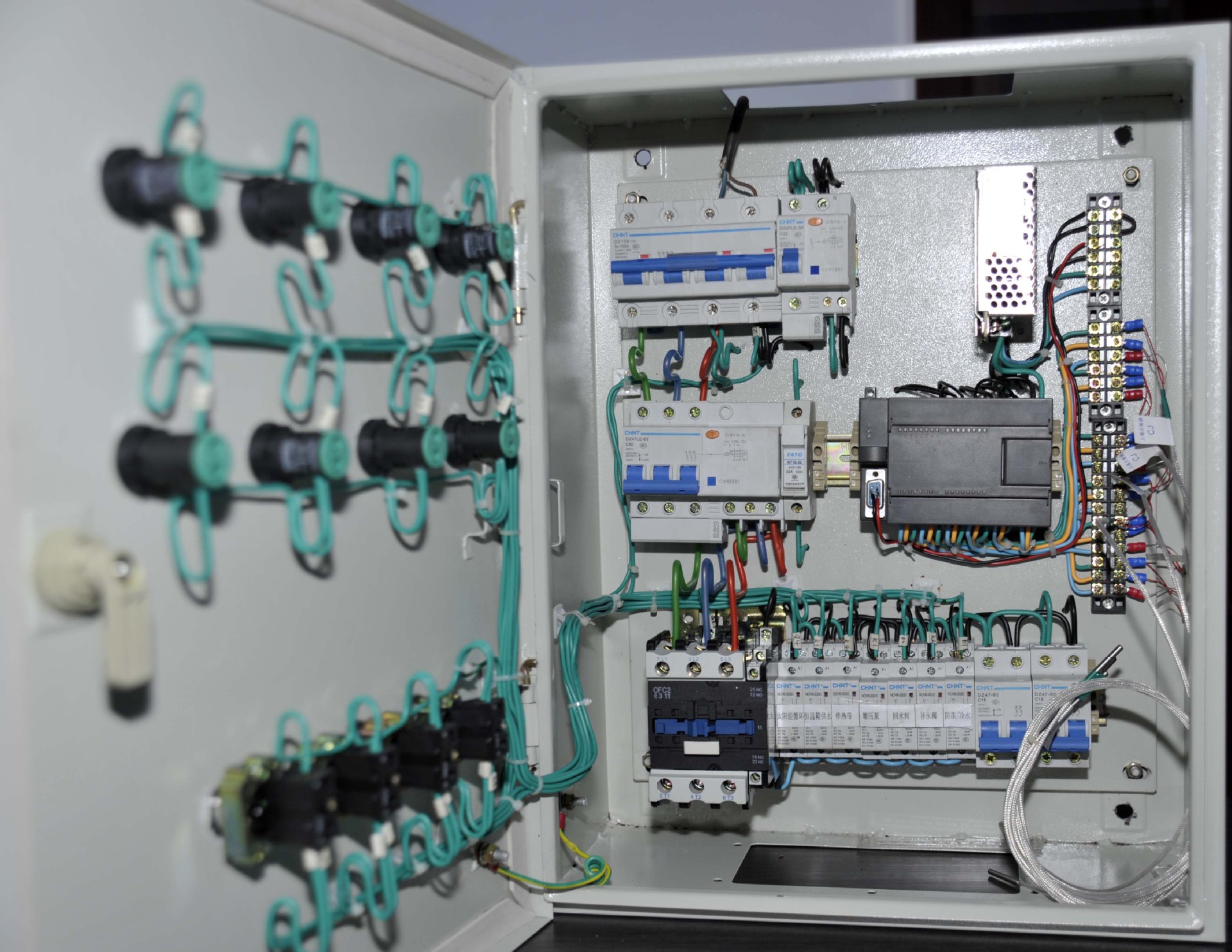

太陽能工程控製櫃內部結構實拍

系統控製說明:

1、  自動補水功能（補水電磁閥）

系統為1、3時，補水電磁閥安裝在太陽能集熱器的進水端，太陽能水箱補水時冷水需經過集熱器系統再進入水箱，可實現定溫補水、定時補水、定量補水、定時定量補水等功能，在補水時含有集熱器高溫保護、水箱滿水位保護以及防止與太陽能循環泵同時運行、溫度傳感器和水位傳感器故障等多種保護功能。啟動與保護限製條件如下：

     啟動條件

（1）  當水箱水位低於保護水位時，補水至高於保護水位+回差

（2）  當太陽能出水溫度高於太陽能設定溫度時，補水至低於設定溫度-回差值

（3）  當水箱水位低於分時段設定水位（輔助加熱水箱選擇為1時）或最低保持水位時，補水至高於當前時段設定水位+回差（輔助加熱水箱選擇為1時）或最低保持水位+回差

保護限製

（1）  當太陽能出水溫度高於90℃，且未降至80℃以下時

（2）  當水箱水位達到滿水位，且未降至設定滿水位-回差以下時

（3）  當太陽能循環泵正在運行時

（4）  水箱溫度低於設定最低保持溫度時限製啟動條件3，直至水箱溫度高於最低保持溫度+回差時恢復啟動條件3

（5）  當太陽能出水溫度故障時

（6）  當水箱溫度故障時限製啟動條件3

（7）  當水箱水位故障時

系統為2、4時，補水電磁閥安裝在太陽能水箱上，可實現太陽能水箱定溫補水、定時補水、定量補水、定時定量補水等功能，在補水時水箱滿水位、溫度傳感器和水位傳感器故障等多種保護功能。啟動與保護限製條件如下：

     啟動條件

（1） 當水箱水位低於保護水位時，補水至高於保護水位+回差

（2） 當水箱溫度高於水箱設定定溫溫度時，補水至小於設定溫度-回差

（3） 當水箱水位低於分時段設定水位（輔助加熱水箱選擇為1時）或最低保持水位時，補水至高於當前時段設定水位+回差（輔助加熱水箱選擇為1時）或最低保持水位+回差

保護限製

（1）  當水箱水位達到滿水位，且未降至設定滿水位-回差以下時

（2）當水箱溫度低於設定最低保持溫度時限製啟動條件3，直至水箱溫度高於最低保持溫度+回差時恢復啟動條件3

（3）當水箱溫度故障時限製啟動條件2、3

（4）當水箱水位故障時

 2、太陽能與水箱自動循環功能（太陽能循環泵）

系統為1、3時，可實現太陽能與水箱溫差循環、太陽能補水高溫循環、太陽能低溫防凍循環、每天早晨太陽能喚醒循環等功能，設有防止循環泵缺水、太陽能與水箱高溫差、水箱高水溫、溫度傳感器和水位傳感器故障等多種保護功能。啟動與保護限製條件如下：

     啟動條件

（1）當太陽能出水溫度高於水箱溫度設定溫差時啟動，循環至太陽能出水溫度低於水箱溫度設定溫差-回差時停止

（2）當太陽能出水溫度高於90℃時，循環至太陽能出水溫度低於80℃

（3）當太陽能進口溫度或出口溫度低於5℃時，循環至太陽能進口溫度和出口溫度都高於10℃

（4）每日6點至六點半

保護限製

（1）當水箱溫度達到水箱最高設定溫度，且未降至設定溫度-回差以下時限製啟動條件1、2

（2）當水箱水位未達到設定水箱滿水位時限製啟動條件1

（3）當水箱水位低於保護水位時

（4）當水箱水位故障時

（5）當水箱溫度故障時

（6）當太陽能出水溫度故障時限製啟動條件1、2

（7）當太陽能進水溫度和出水溫度都故障時限製啟動條件3

（8）當太陽能溫度高於水箱溫度75℃時此條件生效，直至太陽能溫度不高於水箱溫度65℃時此條件失效

系統為2、4時，可實現太陽能與水箱溫差循環、太陽能低溫防凍循環、每天早晨太陽能喚醒循環等功能，設有防止循環泵缺水、太陽能與水箱高溫差、水箱高水溫、溫度傳感器和水位傳感器故障等多種保護功能。啟動與保護限製條件如下：

     啟動條件

（1）當太陽能出水溫度高於水箱溫度設定溫差時啟動，循環至太陽能出水溫度低於水箱溫度設定溫差-回差時停止

（2）當太陽能進口溫度或出口溫度低於5℃時，循環至太陽能進口溫度和出口溫度都高於10℃

（3）每日6點至六點半

保護限製

（1）當水箱溫度達到水箱最高設定溫度，且未降至設定溫度-回差以下時限製啟動條件1、2

（2）當水箱水位低於保護水位時

（3）當水箱水位故障時

（4）當水箱溫度故障時

（5）當太陽能出水溫度故障時限製啟動條件1和2的太陽能出口溫度條件

（6）當太陽能進水溫度和出水溫度都故障時限製啟動條件2

（8）當太陽能溫度高於水箱溫度75℃時此條件生效，直至太陽能溫度不高於水箱溫度65℃時此條件失效

3、水箱輔助自動加熱功能（水箱輔助加熱）

    在太陽能產熱不足時，控製器的輔助加熱控製功能可實現水箱定溫定時加熱控製，設有水箱高溫、缺水、溫度傳感器和水位傳感器故障等多種保護功能。

    在系統為雙水箱時水箱輔助加熱可安裝在太陽能水箱或恒溫水箱，設置輔助加熱水箱選擇參數即可按照所選水箱的溫度和水位按照以下條件自動啟動和停止。

啟動與保護限製條件如下：

  啟動條件

在輔助加熱設定啟動時間范圍內，水箱溫度（所選水箱）低於輔助加熱設定溫度時，加熱至高於設定溫度+回差

保護限製

（1）  當水箱水位（所選水箱）低於保護水位時

（2）  當水箱溫度（所選水箱）高於95℃時，降至低於85℃時恢復

（3）當水箱溫度（所選水箱）故障時

（4）當水箱水位（所選水箱）故障時

4、用水增壓功能（供水泵自動控製）

    在供水壓力不足時，控製器可提供增壓泵定時控製功能，且具有防止缺水運行保護功能。啟動與保護限製條件如下：

    啟動條件

在設定啟動時間范圍內

保護限製

（1）當水箱水位低於保護水位時（系統1、2檢測太陽能水箱水位，系統3、4檢測恒溫水箱水位）

（2）當水箱水位故障時（系統1、2檢測太陽能水箱水位傳感器，系統3、4檢測恒溫水箱水位傳感器）

5、用水回水控製功能（回水電磁閥或回水循環泵自動控製）

    啟動條件

在設定啟動時間范圍內，用水回水溫度低於回水設定溫度時，運行至用水回水溫度高於設定溫度+回差

保護限製

（1）當回水溫度故障時

（2）當水箱水位低於保護水位時（系統1、2檢測太陽能水箱水位，系統3、4檢測恒溫水箱水位）

（3）當水箱水位故障時（系統1、2檢測太陽能水箱水位傳感器，系統3、4檢測恒溫水箱水位傳感器）

6、太陽能循環管道防凍控製功能（循環管道自動防凍）

    啟動條件

當太陽能進水溫度或出水溫度或冷水溫度（系統3、4）低於5℃時，運行至太陽能進水溫度、出水溫度和冷水溫度（系統3、4）都高於10℃後延時至設定時間

保護限製

當太陽能進水溫度、出水溫度和冷水溫度（系統3、4）都故障時（每個溫度故障隻限製相對應溫度防凍控製）

7、冷水補水管道防凍控製功能（冷水管道自動防凍）

    啟動條件

當冷水溫度低於5℃時，運行至冷水溫度高於10℃後延時至設定時間

保護限製

當冷水溫度故障時

註：此控製輸出點在系統3、4時轉換為恒溫水箱補水電磁閥功能

  8、恒溫水箱補水循環功能（水箱循環泵自動）

       在系統為3、4時，水箱循環泵控製功能可實現恒溫水箱定量補充太陽能水箱熱水、恒溫水箱低溫與太陽能水箱循環等功能，具有缺水保護、溫度傳感器和水位傳感器故障等保護功能。啟動與保護限製條件如下：

 .................................系統說明較長,不一一贅述.想瞭解詳情的客戶可電郵:[email protected]索取資料

系統主要元器件實拍

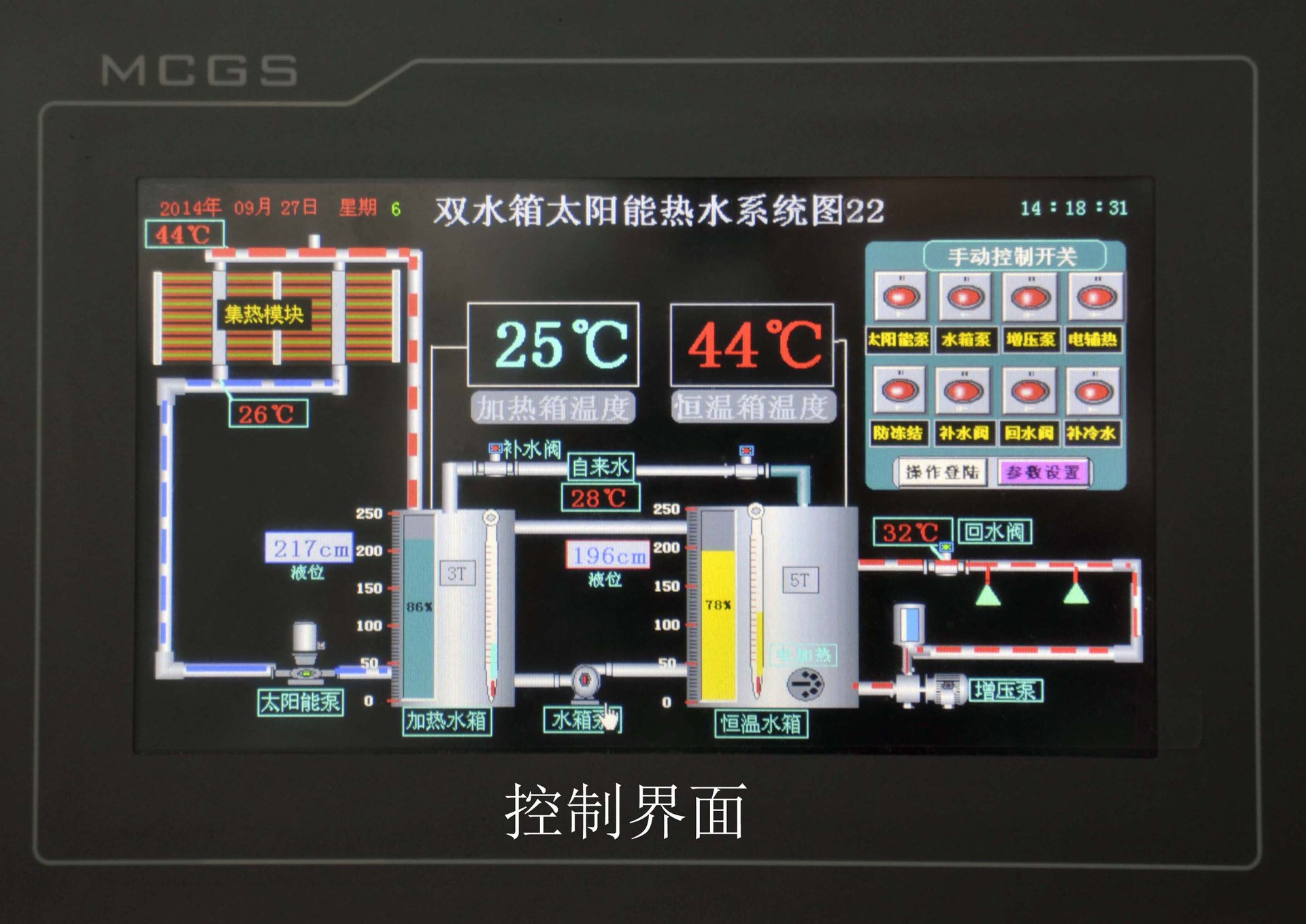

太陽能控製系統界麵(可定製)
