商品代碼:4909711

  • NS系列1500L單效濃縮器、廠傢直銷、品質保障
    商品代碼: 4909711
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    產品介紹_副本

        億辰企業提供的NS系列單效濃縮器適用於中藥、西藥、葡萄糖、釀酒、淀粉、口服液、化工、食品、天然用味品、食品添加劑、味精、乳品等工業酒精回收,能用於批量小、品種多的熱敏性低的真空濃縮。

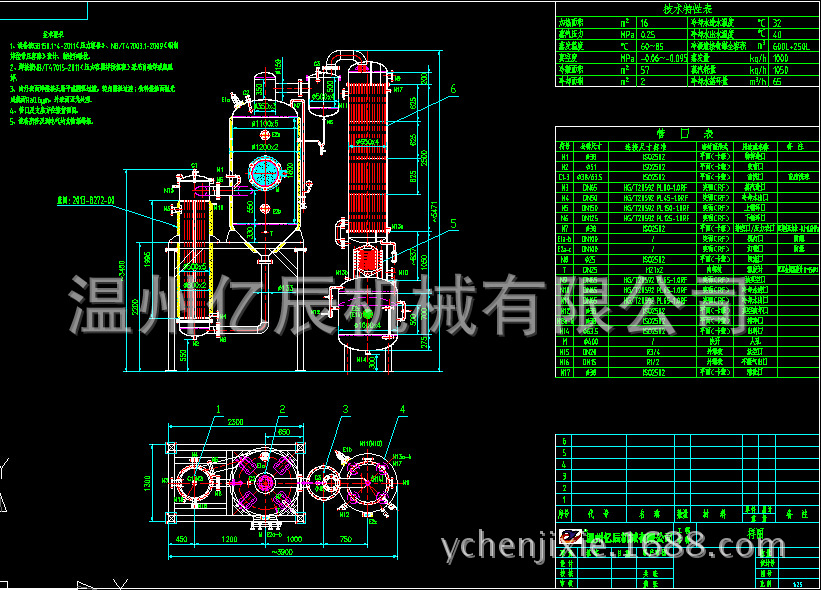

    產品圖紙

    undefined

    特點

    1、酒精回收: 回收能力大,采用真空濃縮流程。比老型同類設備提高生產率5-10倍,降低能耗30%,具有投資小,回收效益高的特點。

    2、濃縮液料: 本設備采用外加熱自然循環與真空負壓蒸發相結合的方式,蒸發速度快,濃縮比可達1.3,液料在全密封狀態無泡沫濃縮,用本設備濃縮出來的藥液,具有無污染,藥味濃的特點,而且清洗方便(打開加熱器的上下蓋即可進行清洗)。本設備操作簡單,占地麵積小。加熱器、蒸發器采用不銹鋼保溫結構,保溫層外用不銹鋼薄板製作外殼,表麵做鏡麵或亞光處理。

    原理

    生蒸汽進入加熱室的列管外麵,將料液加熱上升,從噴管噴入蒸發室,進行汽液分離,其料液從循環管回到加熱室下部再加熱,料液受熱又噴入蒸發室開成循環。料液濃縮到一定的程度,經取樣確定合格後由出料口出料,蒸發室蒸發出來的蒸汽經除沫器消除泡沫再經汽液分離器,部份料液返回蒸發室,其餘二次蒸汽由冷凝器與冷卻器冷卻成液體進入貯液桶,最後不凝氣體排入大氣或真空泵帶走。

    結構和性能

       單效濃縮器由加熱室、分離器除沫器汽液分離器冷凝器冷卻器、貯液桶、循環管等部件組成,整套設備采用優質不銹鋼材料製成。

       加熱室內部為列管式,殼程接入生蒸汽,加熱列管內部的液體,加液室並配有壓力表、安全閥,以確保生產安全。

       分離室正麵設有視鏡,供操作者觀察料液的蒸發情況,後麵人孔便於更換品種時清洗室內部,並設有溫度表真空表,以便觀察掌握蒸發室內部的料液溫度與負壓蒸發時的真空度。

    技術參數

    型號規格ModeI and specification

    WZ-500

    WZ一1000

    WZ一1500

    WZ-2000

    蒸發量Evaporating capacity(kg/h)

    500

    1000

    1500

    2000

    回收酒精濃度Recycled alcohol density(%)

    80~85

    蒸汽壓Steam pressure(MPa)

    0.03~0.09

    真空度Vacuum degree(MPa)

    -0.05~-0.08

    蒸發室容積Evaporating room area(m²)

    1.0

    1.5

    2.5

    受液槽容積Liquid receiving volume(m²)

    0.3

    0.5

    0.8

    1.0

    耗汽Steam cost(Kg/h)

    520

    1050

    1550

    2100

    耗水Water cost(T/h)

    10

    15

    20

    加熱蒸汽 Heating steam inlet(mm)

    40

    50

    80

    100

    冷卻水進出 Cooling water inlet and outlet(mm)

    40

    50

    65

    80

    圖表中的公稱容積、尺寸等參數為標準配製,如客戶另有要求,請提出

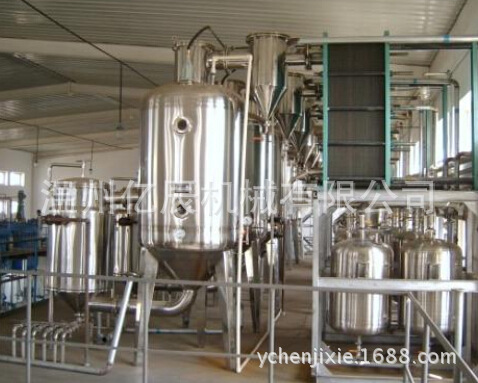

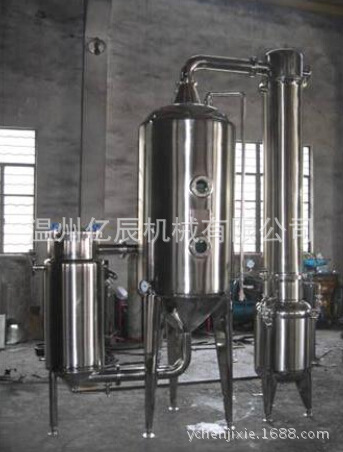

    效果圖

    undefinedundefinedundefined
    技術要求

    1、文件支持:可提供設備結構尺寸圖紙(PDF),使用說明書,新版GMP認證所需4Q文件等。

    2、按使用功能要求,分別采用如下標準設計、製造、檢驗。

    A、《藥品生產質量管理規范(GMP10版修訂版)》

    B、《鋼製壓力容器》GB150.1~4-2011

    C、《鋼製焊接常壓容器》NB/T47003.1-2009

    D、《食品機械安全衛生》GB16798-1997
