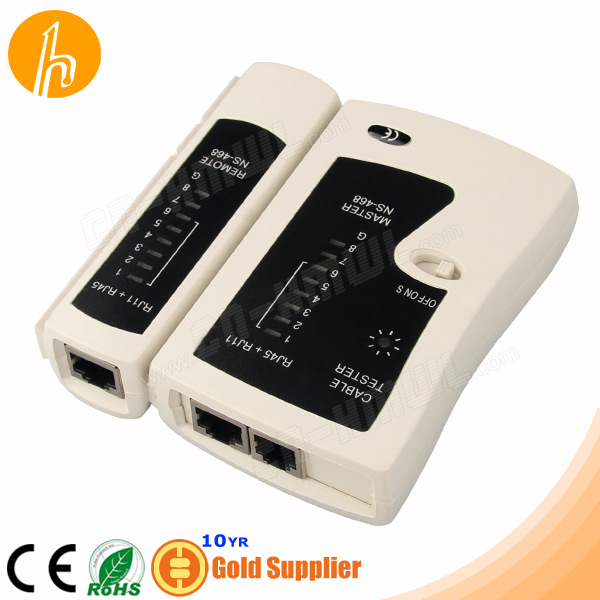

【名稱】RJ45 RJ11網路測試機

【型號】HM-CT468D

【簡介】

HM-CT468D為兩用多功能電纜測試機，可測網線、電話線、電腦網路電纜，采用自動掃描方式，快速測試，流線型外形，符合人體工程學設計。線條流暢簡潔、防摔、防光設計，更符合現場施工。

【技術指標】

1.     測試線纜：RJ11、RJ45

2.     電源：DC 9V疊層電池

3.     耗電：25MA

【使用】

一、功能：

l 對雙絞線1，2，3，4，5，6，7，8，G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。

l 開關"OFF"為關機，“NO”為正常測試速度,

二、雙絞線測試：
打開電源，將網線插頭分別插入主測試器和遠程測試器，

主機指示燈從1至G逐個順序閃亮，下圖例：

主測試器： 1-2-3-4-5-6-7-8-G

遠程測試器：1-2-3-4-5-6-7-8-G（RJ45）

           1-2-3-4-5-6------（RJ12）

           1-2-3-4----------（RJ11）

若接線不正常，按下述情況顯示：

1.     當有一根網線如3號線斷路，則主測試機和遠程測試端3號燈飾都不亮。

2.     當有幾條線不通，則幾條線都不亮，當網線少於2根線連通時，燈都不亮。

3.     當兩頭網線亂序，例2，4線亂序，則顯示如下：

主測試器不變： 1-2-3-4-5-6-7-8-G

遠程測試端為： 1-4-3-2-5-6-7-8-G

4.     當網線有2根短路時，則主測試器顯示不亮，而遠程測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）短路時則所有短路的幾條線號的燈都不亮。

三、若測配線架和墻座模塊，則需二根匹配跳線（如110P4-RJ45）引到測試機上。
