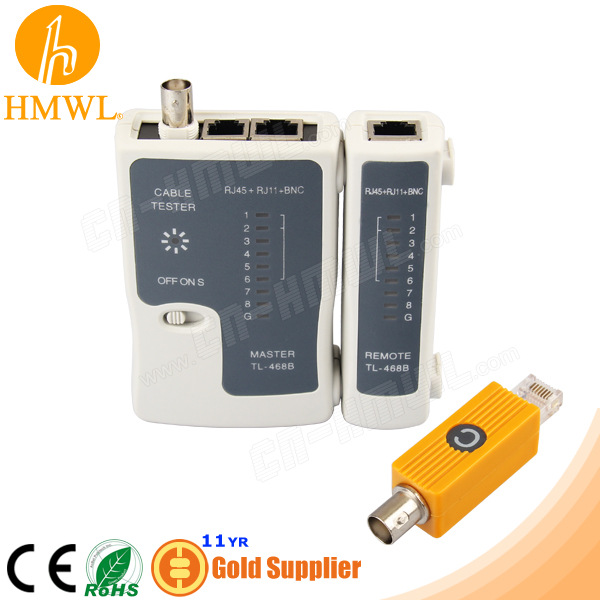

【名稱】RJ45 RJ11 BNC網路電話同軸電纜測試機
【型號】HM-CT468G
【簡介】HM-CT468G為三用多功能電纜測試機，可測網路、電話多用、電腦網路電纜，采用自動掃描方式，快速測試，流線型外形，符合人體工程學設計。線條流暢簡潔、防摔、防光設計，更符合現場施工。
【技術指標】
1. 測試線纜：RJ11、RJ45
2. 電源：DC 9V
3. 耗電：25MA
【使用方法】
一、功能：
l 對雙絞線1，2，3，4，5，6，7，8，G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。
l 開關"OFF"為關機，“NO”為正常測試速度,“S”為慢速測試檔。
二、雙絞線測試：
打開電源，將網線插頭分別插入主測試器和遠程測試器，
主機指示燈從1至G逐個順序閃亮，下圖例：
主測試器： 1-2-3-4-5-6-7-8-G
遠程測試器：1-2-3-4-5-6-7-8-G（RJ45）
1-2-3-4-5-6------（RJ12）
1-2-3-4-----------（RJ11）
若接線不正常，按下述情況顯示：
1. 當有一根網線如3號線斷路，則主測試機和遠程測試端3號燈飾都不亮。
2. 當有幾條線不通，則幾條線都不亮，當網線少於2根線連通時，燈都不亮。
3. 當兩頭網線亂序，例2，4線亂序，則顯示如下：
主測試器不變：1-2-3-4-5-6-7-8-G
遠程測試端為：1-4-3-2-5-6-7-8-G
4. 當網線有2根短路時，則主測試器顯示不亮，而遠程測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）短路時則所有短路的幾條線號的燈都不亮。
三、若測配線架和墻座模塊，則需二根匹配跳線（如110P4-RJ45）引到測試機上。
四、同軸電纜測試：如果電纜是好的，則二端BNC燈同時閃綠燈。
五、BNC線測試說明
1. 撥動撥位開關，選擇快或者慢擋，電源指示燈亮。
2. 將BNC測試線一端接入主測試器BNC頭，另一端接入RJ45轉BNC配線的BNC頭，並將配線的RJ45接入遠端測試端RJ45介面，則主測試器指示燈和遠程測試端指示燈1至2逐個閃亮並循環。
3. 若斷線、亂序短路則如測試方法所述顯示。
4. 測試完畢，關閉電源，電源指示燈滅。
