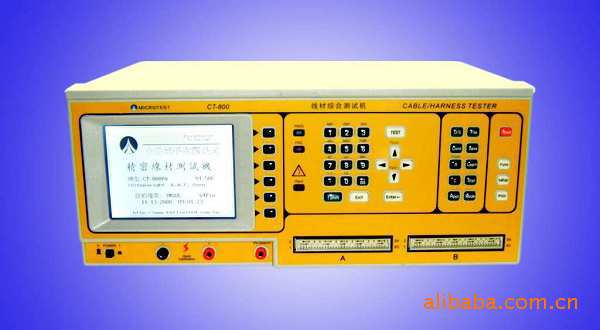

一、CT-8681N精密線材測試機綜述:
產品型號:CT-8681N .100-700VDC 測試 .自動掃描找點 .單邊線材測試 .瞬間短斷路測試 .大型 320240 LCD 顯示 .可程式化測試設定 .統計及列印功能
二、 CT-8681N精密線材測試機功能:
CT-8681N功能 |
|
|
測試項目 | 符號 | 測試范圍 |
電阻 | R | 0.1Ω~1MΩ |
電容 | C | 10pF~500μF |
二極體測試 | D | 0.0V~7.0V |
導通 | COND | 0.1Ω~50Ω |
絕緣 | IR | 1MΩ~500MΩ |
高壓(漏電流) | HIPOT | 0.1mA~5mA |
斷/短路 | O/S | 2kΩ~50kΩ |
單邊測試 |
|
|
斷短路端點判斷 |
|
|

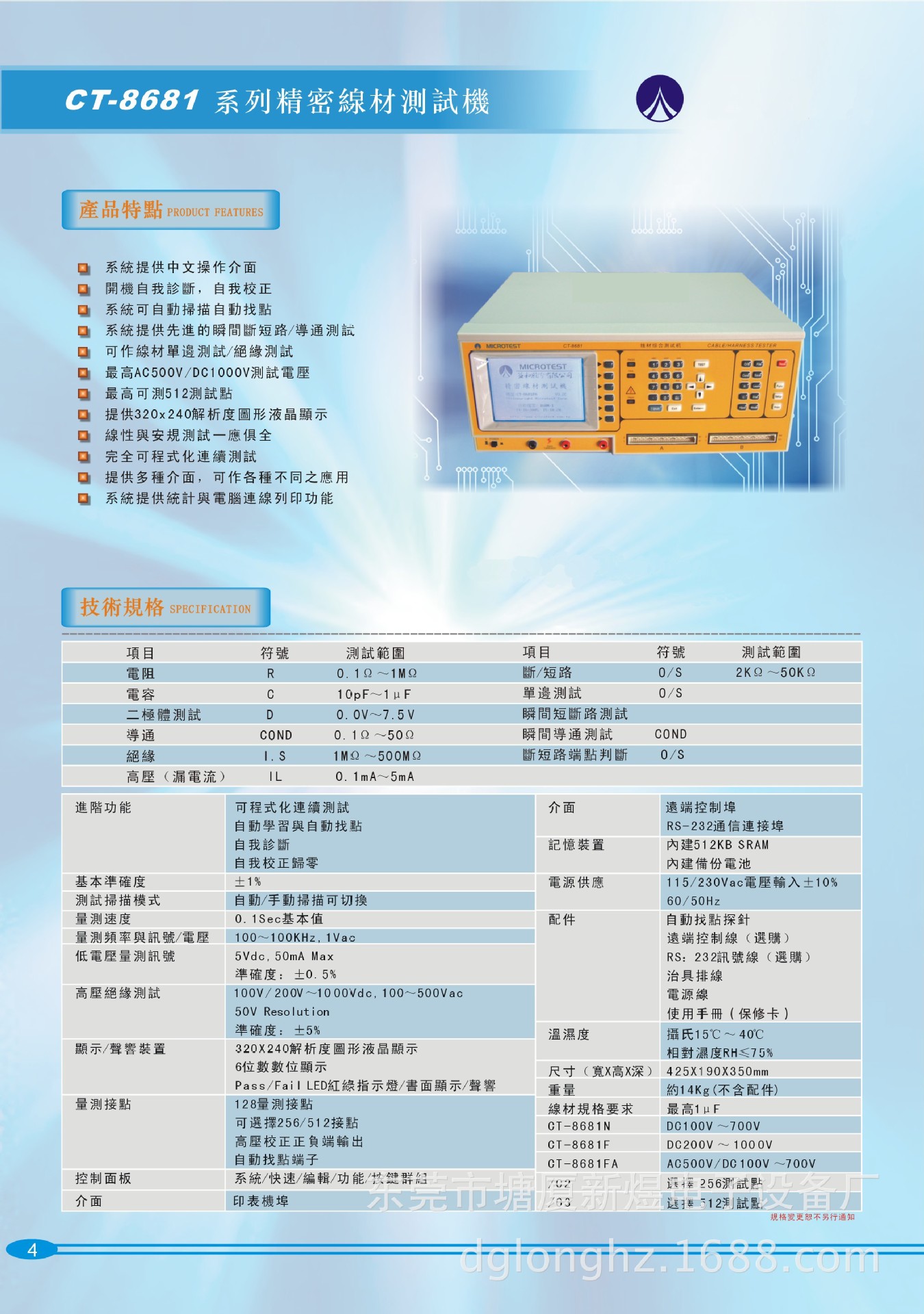

三、CT-8681N精密線材測試機規格
線材測試機CT-8681N規格 | |
進階功能 | 可程式連續測試 自動學習自動找點 自我診斷 自我校正歸零 |
基本精準度 | ±1% |
測試掃描模式 | 自動/手動/連續 可切換 |
量測頻率與訊號 低電壓量測訊號 高壓(絕緣)測試 | 100~100kHz, 1Vac 5VDC/50mA max.±5% 100~700VDC. ±5% |
量測接點 | 128量測接點 (可選購256/512點) Hipot Calibration +/- Output Auto Pin Search Jack |
麵板按鍵 | Syskey/Fastkey/Editkey |
I/O介麵 | RS-232 Port Printer Port Remote Control Port |
記憶體 | 最多可儲存56組設定 |
電源輸入 | 115/230Vac 60/50Hz ± 10% Switchable |
配件 | 治具排線 自動找點探針 使用手冊 電源線 Remote Control Cable (選購) RS-232 Cable (選購) |
操作環境 溫濕度 | 15°C~35°C. RH≦75% |
尺寸 (WxHxD) | 425 x 190 x 350mm |
重量 | 14kgs |
線材規格要求 | 1μF Max. |
訂購代號 CT-8681N /C2 /C3 | 內容 Cable Tester (700Vdc) 256測試點 512測試點 |
四、技術服務:
(1)我們專業人員可為所要測試的產品設計測試方式和測試治具,調試好測試機的各項參數拿其達到最優化。
(2)免費提供技術培訓,免費提供機器保養維護技術。
(3)可根據客戶一對一的要求設計專門的測試方案。
五、售後保障:
(1)終驗收後提供一年的保修服務,並負責終身維修。
(2)保修期內免費提供零件及服務,保修期外以最優惠的價格提供技術服務及零、配件的供應。
六、隨機附件及技術資料:
(1)說明書
(2)治具、排線、尋點探針
(3)排針
