    商品詳細說明

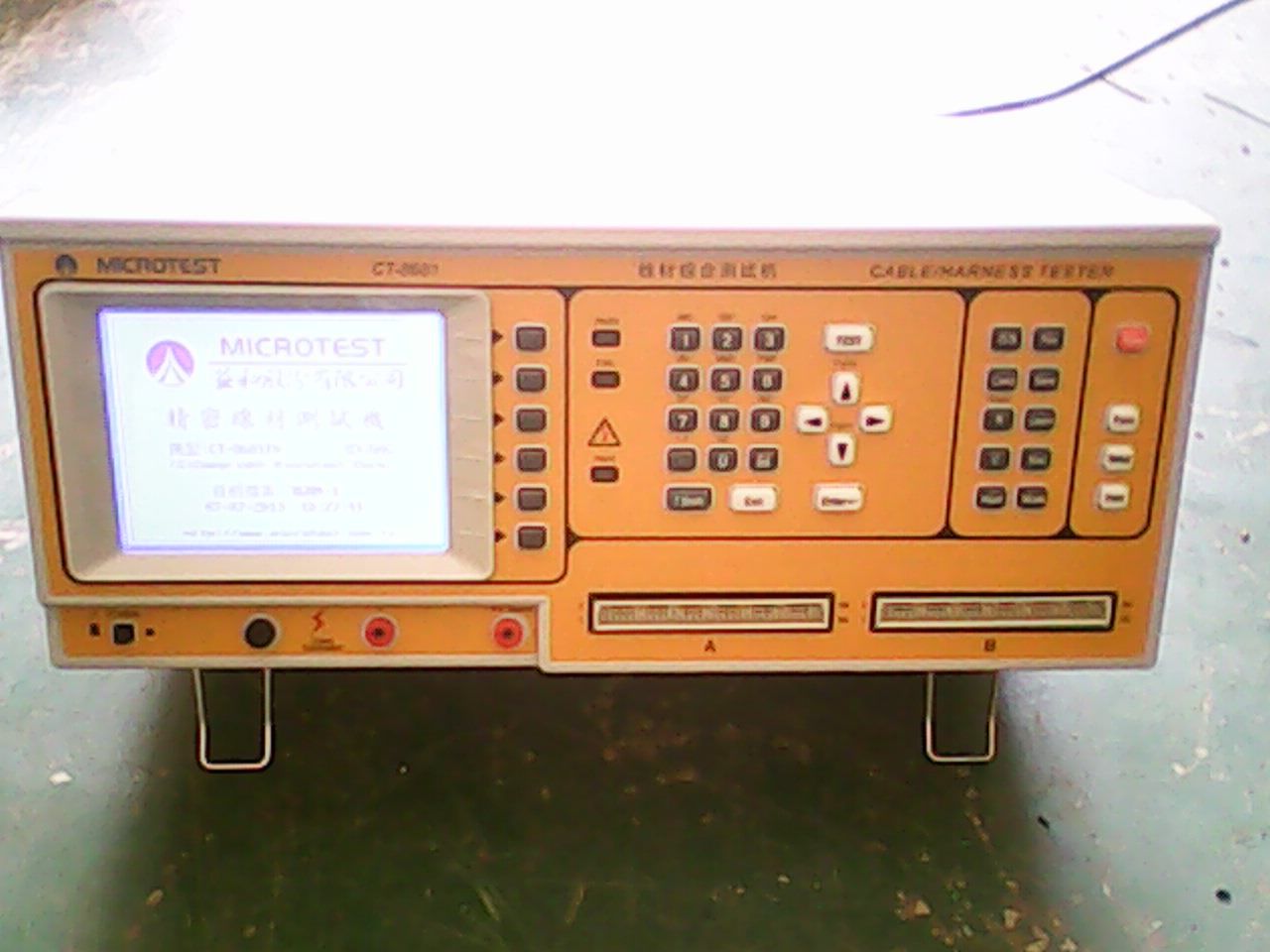

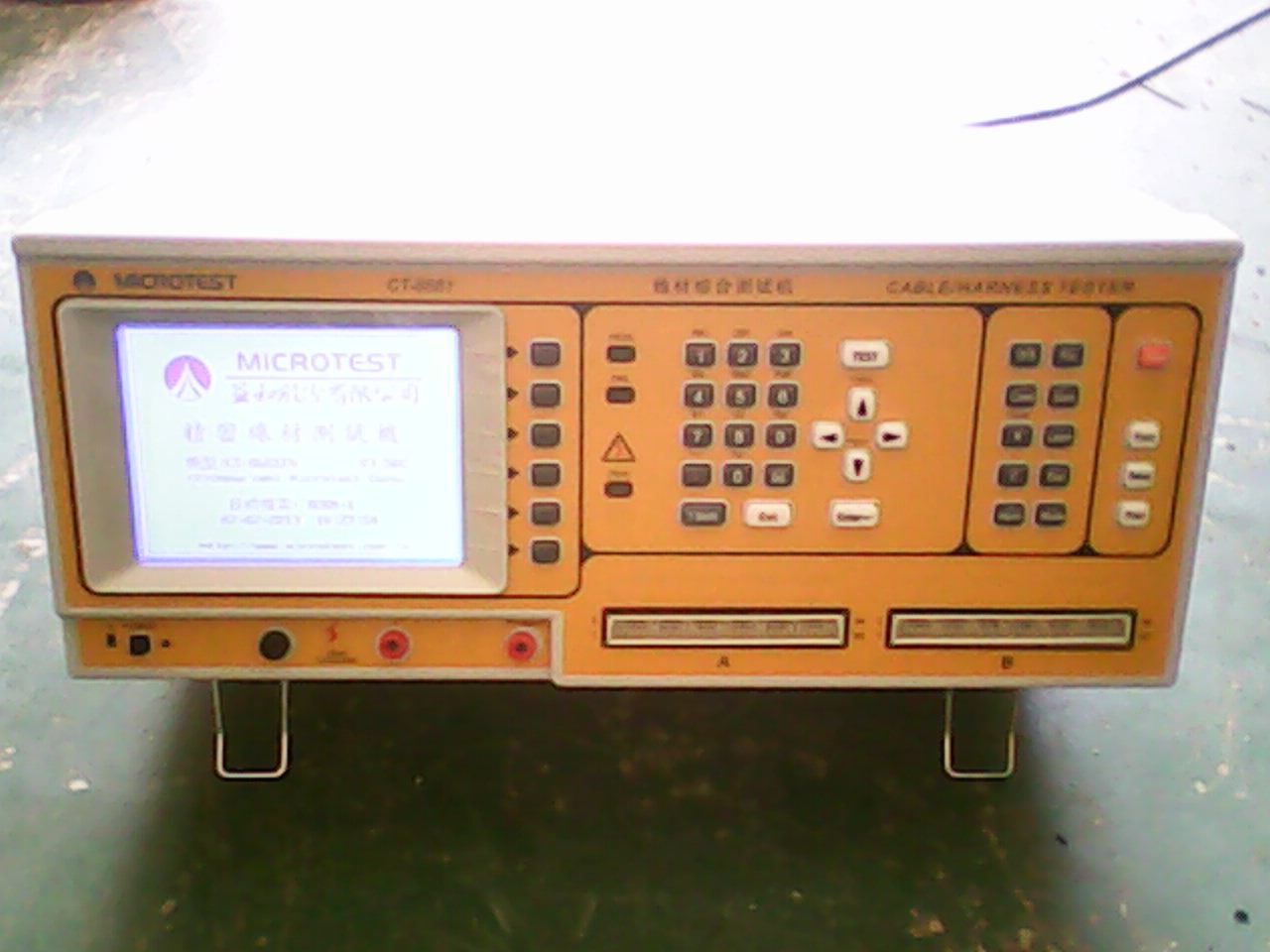

    線材測試機/線材測試機 CT-8681FA/CT8681FA系列

    MICROTEST益和 CT-8681FA 適用於各種連接線,連接器,A/V音頻/視訊連接線,AC/DC插頭連接錢等產品生產線上檢測或上述零件買傢進料檢驗用.由於產品好用口埤佳,已擁有超過80%的市場占有率.

    產品特點(PRODUCT FEATURES):

    ● 系統提供中文操作介麵

    ● 開機自我診斷,自我校正

    ● 系統可自動掃描自動找點

    ● 系統提供先進的瞬間斷短路/導通測試

    ● 可作線材單邊測試/絕緣測試

    ● 最高DC700V,AC500V測試電壓

    ● 最高可測128/256/512測試點

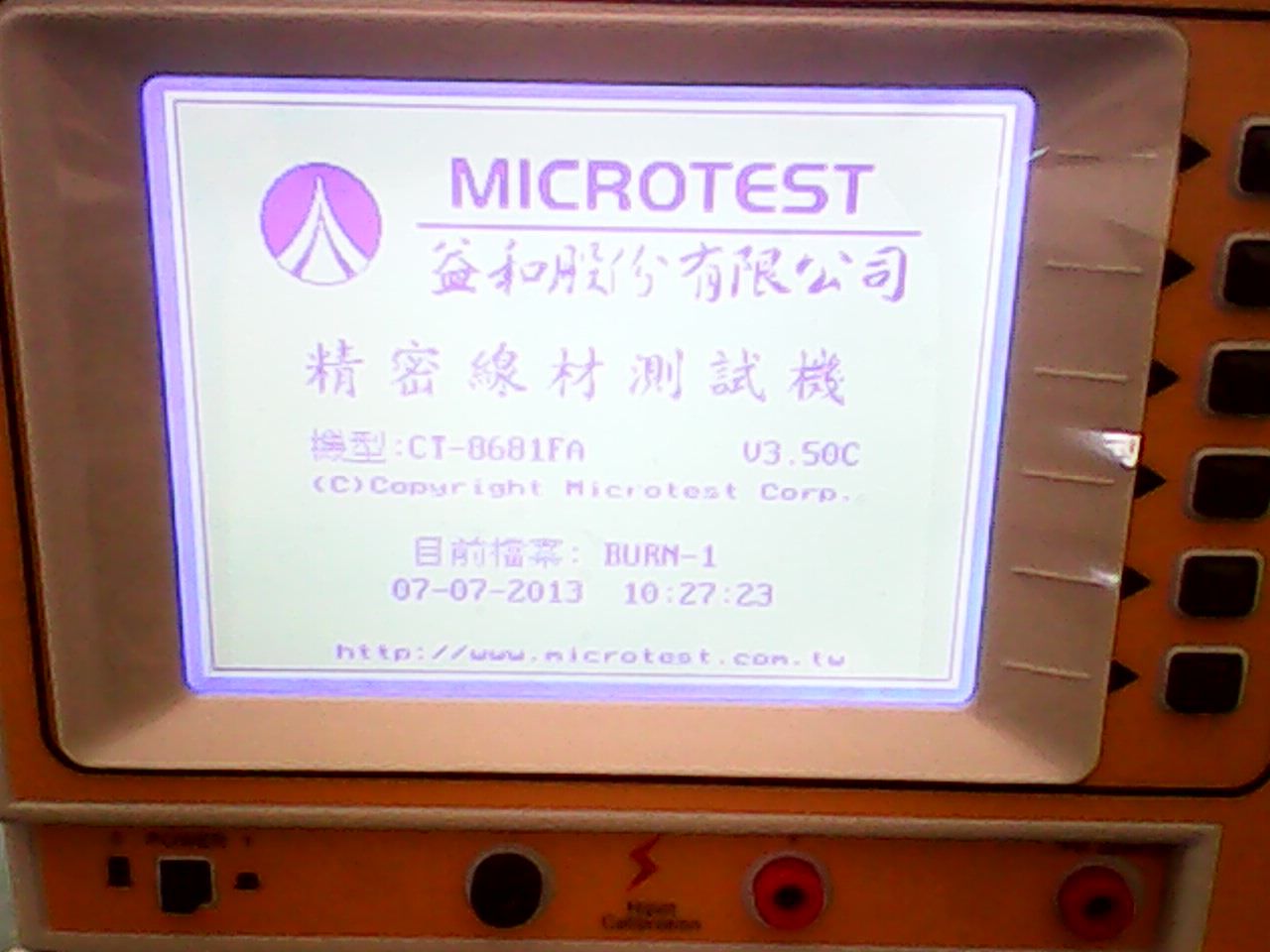

    ● 提供320*240解析度圓形液晶顯示

    ● 線性與安規測試一應俱全

    ● 完全可程式化連續測試

    ● 提供多種介麵,可作各種不同之應用

    ● 系統提供統計與電腦連線列印功能

    測試項目:

    項目

    符號

    量測范圍

    短/斷路

    O/S

    2KΩ~50KΩ

    瞬間短斷路測試

    2KΩ~50KΩ

    短斷路端點判斷

    導通

    COND

    0.1Ω ~50.0Ω

    瞬間導通路測試

    0.1Ω ~50.0Ω

    電阻

    R

    0.1Ω ~10.0MΩ

    電容

    C

    1pF~1uF

    二極體

    Zener

    07~V

    絕緣

    IR

    1MΩ~1GΩ

    單邊測試

    絕緣耐壓

    Hipot

    Max.DC700V,AC500V

    實際規格依各機型而異,請參照訂購資訊

    技術規格(SPECIFICATION):

    進階功能

    可程式化連續測試

    自動找點

    自動診斷

    自我校正歸零

    基本準確度

    ±5%

    測試掃描模式

    自動/短路掃描可切換

    量測時間

    0.1SEC基本值

    量測頻率與訊號/電壓

    低電壓量測訊號

    額定輸出5Vda

    高壓絕緣測試

    200~700Vdc;200~500Vac

    50V Resolution

    ±5%準確度

    顯示/聲響裝置

    320/240解析度液晶圓形顯示

    Pass/Fail LED

    紅綠指示燈/書麵顯示/聲響

    量測接點

    128量測接點

    可選購256/512接點

    高壓校正正負端輸出(+/-)

    自動找點端子

    控製麵板

    系統/快速/編輯/功能 按鍵群組

    介麵

    RS-232通訊連接埠

    印表機埠

    遠端控製埠

    記憶裝置

    Flash Memory

    最多可儲存56組測試設定檔案

    電源供應

    115/230Vac電壓輸入±10%

    60/50Hz

    配件

    自動找點探針

    遠端控製線(選購)

    RS-232訊號線

    電源線

    使用手冊

    溫濕度

    攝氏15℃~35℃

    相對濕度RH≦75%

    尺寸(寬*高*深)

    425*190*350mm

    重量

    重約14公斤(不含配件)

    線材規格要求

    最高1uF

    訂購資訊

    CT-8681N 200~700Vdc;電阻1MΩ;

    絕緣1MΩ~500MΩ

    CT-8681F 200~1000Vdc;電阻1MΩ;

    絕緣1MΩ~500MΩ

    CT-8681FA 200~700Vdc;100~500Vac

    電阻1MΩ;

    /C2 256測試點

    /C3 512測試點









































    一、概述:8681精密線材測試機  產品型號:8681    .100-700VDC 測試    .自動掃描找點    .單邊線材測試    .瞬間短斷路測試    .大型 320240 LCD 顯示    .可程式化測試設定    .統計及列印功能



    CT-8681N功能





    測試項目

    符號

    測試范圍

    電阻

    R

    0.1Ω~1MΩ

    電容

    C

    10pF~500μF

    二極體測試

    D

    0.0V~7.0V

    導通

    COND

    0.1Ω~50Ω

    絕緣

    IR

    1MΩ~500MΩ

    高壓(漏電流)

    HIPOT

    0.1mA~5mA

    斷/短路

    O/S

    2kΩ~50kΩ

    單邊測試





    斷短路端點判斷





    二、8681 規格

    8681規格

    進階功能

    可程式連續測試 自動學習自動找點 自我診斷 自我校正歸零

    基本精準度

    ±1%

    測試掃描模式

    自動/手動/連續 可切換

    量測頻率與訊號      低電壓量測訊號

    高壓(絕緣)測試

    100~100kHz, 1Vac 5VDC/50mA max.±5% 100~700VDC. ±5%

    量測接點

    128量測接點 (可選購128/512點) Hipot Calibration +/- Output Auto Pin Search Jack

    麵板按鍵

    Syskey/Fastkey/Editkey

    I/O介麵

    RS-232 Port Printer Port Remote Control Port

    記憶體

    最多可儲存56組設定

    電源輸入

    115/230Vac 60/50Hz ± 10% Switchable

    配件

    治具排線

    自動找點探針 使用手冊 電源線 Remote Control Cable (選購) RS-232 Cable (選購)

    操作環境 溫濕度

    15°C~35°C. RH≦75%

    尺寸 (WxHxD)

    425 x 190 x 350mm

    重量

    14kgs

    線材規格要求

    1μF Max.





    三、技術服務:

    (1)我們專業人員可為所要測試的產品設計測試方式和測試治具,調試好測試機的各項參數拿其達到最優化。

    (2)免費提供技術培訓,免費提供機器保養維護技術。

    (3)可根據客戶一對一的要求設計專門的測試方案。

    四、售後保障:

    (1)終驗收後提供一年的保修服務,並負責終身維修。

    (2)保修期內免費提供零件及服務,保修期外以最優惠的價格提供技術服務及零、配件的供應。

    五、隨機附件及技術資料:

    (1)說明書

    (2)治具、排線、尋點探針

    (3)排針
