    監控測試機 工程寶AT-A31 視頻測試機 12V輸出帶萬用表數位放大
    商品代碼: 4635035
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

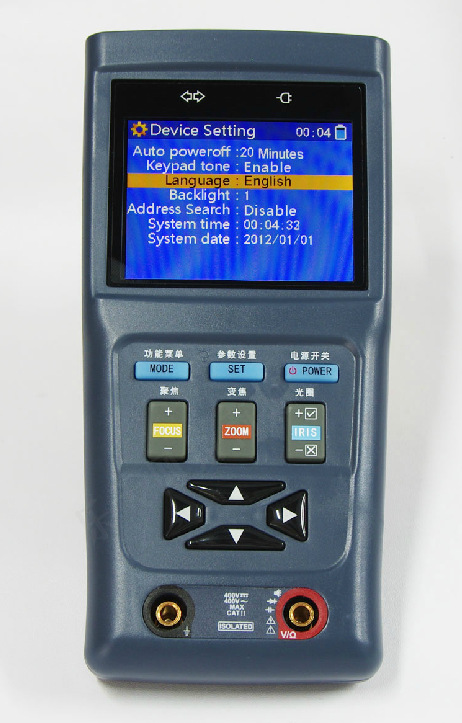

    監控測試機 工程寶AT-A31 視訊測試機 12V輸出帶萬用表數位放大

    視訊監控測試機

    NK-A31

    2.8英寸高清晰LCD監視器/12V電源輸出/音頻測試/PTZ雲臺控製/圖像發生器/網線測試/高精度數字萬用表/圖像放大功能

    QQ截圖20140709105255QQ截圖20140709105245
    QQ截圖20140709105200



    視訊監控綜合測試機NK-A31, 采用先進技術,綜合瞭視訊測試、雲臺控製、高精度數字萬用表等先進測試功能於一體,適用於電信運營商、部隊、鐵路系統、機場等高端客戶。
    AT-A31采用高端專用器件,配合機器專用操作系統,確保機器更加穩定可靠。堅固牢靠的機表護套,以及 護手腕帶等,防振防摔,有效的保護機表。


    應用范圍:
    • 視訊監控工程安裝和維護 • 安防設備維修 • 快球、攝影頭檢測 • 視訊傳輸通道檢測 • PTZ雲臺協議控製


    產品特點:
    • 中文操作介麵,菜單友好、簡潔、美觀、易用
    • 2.8英寸高清晰TFT-LCD顯示屏
    • LCD顯示屏的亮度、對比度、色彩飽和度可調
    • LCD顯示屏 的背光亮度可調
    • NTSC,PAL自動識別,自動適應 ,視訊製式顯示
    • 視訊信號衰減測量
    • 高精度全功能數字萬用表,中文界麵,測量電流、電壓、電阻、通斷性測試、二極管、電容等 new
    • 獨創的數字萬用表測量值顯示鎖定、差值測試等功能 new
    • DC12V 1A電源輸出,為攝影機提供應急電源
    • 音頻測試,測試前端監聽器的音頻信號
    • 圖像發生器,發送多種製式彩色圖型條(白、黃、青、綠、粉、紅、藍、黑)
    • 首創地址掃描功能,快速尋找RS485通信地址
    • 低功耗,工作時間長達12小時
    • PTZ控製協議代碼捕捉和顯示
    • 支持Pelco-D、Pelco-P、SAMSUNG等 二十多種控製協議
    • 可調用快球的菜單,對其進行設置 及復位
    • 支持RS232和RS485介面,速率可調
    • 網線測試功能 (真正測試2線和2線以上的各種接法,並顯示測試編號)
    • 電池電量圖型化實時顯示,直接簡潔
    • 有自動省電(低功耗模式)功能,使用時間更長
    • 簡單易用,操作者幾乎可免培訓迅速上手


    產品功能:
    1. 高精度全功能數字萬用表
    AT-A31內置瞭性能穩定、高可靠性的3 3/4位(6600計數)數字萬用表,讀數清晰,可用於測量直流電壓、交流電壓、直流電流、交流電流、電阻測量、通斷測試、二極管測量、電容測量,自動/手動量程轉換,差值測量及鎖定,功能齊全,測量準確度高,使用方便。
    AT-A31內置專業數字萬用表,適用於工程人員對安防系統中弱電和強電的測試,以及維修人員對設備維修測量等。
    2. 3.5英寸 大屏幕顯示,顯示攝影機圖像
    AT-A31視訊監控測試機, 采用瞭3.5英寸大屏幕數字LCD監視器, 顯示區域更廣更清晰,更加直觀方便地 顯示出攝影機圖像效果。
    LCD監視器亮度、對比度、色彩飽和度可調, 背光亮度可調適合野外施工和維護。
    3.視訊信號強度測量
    AT-A31視訊監控測試機,新增瞭視訊信號強度測量,測試視訊信號是否衰減或過高。視訊信號由於視訊線纜過長會造成信號衰減,視訊信號的衰減會造成圖像暗淡,降低圖像動態范圍;如視訊信號過強,會造成虛影,降低圖像的清晰度。AT-A31的視訊信號測量功能,實時顯示視訊信號的電平值,如果超出范圍,機器的屏幕會有提示信息顯示。
    4.多製式圖像發生器發送彩色條,檢測監控傳輸通道
    AT-A31可通過視訊OUT端口,發送多種製式(PAL,NTSC)彩色圖型條,圖型條有:白、黃、青、綠、粉、紅、藍、黑共八種顏色,通過監控中心的監視器是否接收到彩色圖型條來判斷視訊通道是否正常傳輸,同時,通過監控中心接收到的彩色圖型條,可以判斷是否因為傳輸有衰減或乾擾造成顏色偏差。該設備也可由視訊OUT端口發送彩色圖案,同時在IN端口接收並顯示,適合視訊傳輸的現場檢測,如視訊光端機、視訊線纜等。
    5.12V電源輸出,為攝影機供電
    AT-A31視訊監控測試機專門為攝影機的供電而設計瞭12V 1A的電源輸出端口,為攝影機提供臨時的供電。主要應用於一些攝影機的現場演示和測試,同時,對於一些需要安裝攝影機的場地,因為項目實施之前現場沒有電源,必須找到臨時的電源為攝影機供電,AT-A31的供電輸出就發揮瞭必要的作用。
    6.音頻測試功能,測試前端音頻設備的聲音是否正常
    AT-A31視訊監控測試機的音頻測試功能,可以對視訊監控前端的監聽器等音頻設備進行測試。
    7.球機或解碼器PTZ控製
    AT-A31視訊監控測試機內置Pelco-D/P,SAMSUNG,Panasonic等二十多種PTZ控製協議,通過自身的RS485或RS232介面,用戶可以控製雲臺的上、下、左、右轉動,以及調整一體機的變焦、聚焦、光圈大小。
    8.預置位的設置、調用及球機參數的設置
    AT-A31視訊監控測試機支持雲臺預置和調用功能,將球機將當前狀態下雲臺的水平角度、傾斜角度和攝影機鏡頭焦距等位置參數保存到該機表中,也能通機表快捷調出預置位。
    AT-A31視訊監控測試機能通過預置位調用快球的主菜單,編輯球機各項參數。
    9.RS485地址掃描功能,協助工程師查找快球的地址
    AT-A31視訊監控測試機獨特的地址掃描功能,可以快速協助工程師查找快球的地址。維護工程對於一些需要維護的快球,有可能不知道快球的地址,如果要拆下快球來檢查,工作量比較大。AT-A31獨立的掃描功能,可以幫助工程師查找球機的地址。
    10.UTP網線測試
    AT-A31獨特的網線測試功能,通過機表上的UTP Cable Test測試端口,可以測試出各種網線的連接方式(任意兩線或兩線以上),甚至視訊監控工程的各種RJ45連接,都可以快速、準確顯示出來。簡單、方便、實用。
    AT-A31也是佈線工程的分線器,它除瞭顯示UTP網線的連接方式,同時也顯示瞭網線編號,工程師能夠準確的判斷並標記該網線的始端和末端位置,從而在繁雜的網線堆中快速理順網線連接。
    11.數據捕捉功能
    機表可通過RS485/RS232介面捕捉鍵盤或DVR發過來的控製協議代碼,檢驗監控中心機房發送過來的PTZ控製命令數據是否能正常收到,驗證RS485/RS232數據傳輸。
    12.聚合物鋰電池和DC 5V外接電源供電,電池電量圖型實時顯示
    采用大容量聚合物鋰電池供電,更加安全可靠,性能更加穩定。充電時間短,電池充電時間4小時,而機表連續工作長達12個小時。
    13.中英文菜單,操作簡單
    中、英文操作介麵,兩種語言可選,機表的操作菜單友好、簡潔、美觀、易用。


    產品型號NK-A31
    視訊信號測試
    視訊製式 NTSC/PAL自動適應,製式顯示
    視訊信號 1Vpp
    顯示屏幕 2.8英寸數字LCD彩色屏幕,分辨率960 x 240
    顯示屏調整 LCD顯示屏的亮度、對比度、色彩飽和度可調;背光亮度可調
    視訊輸入/輸出 1路Video IN BNC輸入,1路Video OUT BNC輸出
    視訊信號強度測量
    視訊信號測量 測量視訊信號電平范圍,顯示異常信息
    12V電源輸出
    電源輸出 輸出DC12V 1A直流電源,為攝影機提供 應急工作電源
    音頻測試
    音頻測試 輸入一路音頻信號,測試聲音是否正常
    數字萬用表
    AC/DC電壓 0-660V自動/手動量程, 最小分辨率0.1mV
    AC/DC電流 660uA , 6.6mA, 66mA , 660mA, 10A
    電阻 660, 6.6k, 66k, 660k, 6.6M, 66MΩ
    電容測試 6.6nf~66000uF, 最小分辨率1pf
    二極管測試 0~2V正向電壓。最小分辨率1mV
    顯示鎖定 鎖定萬用表顯示的測量值
    差值測量功能 顯示與第一次測試結果的差值
    通斷測試 小於50歐聲音提示
    測試速度 3次 / 秒
    讀數范圍 -6600~+6600
    雲臺控製測試
    通訊介面 可同時支持RS232/RS485總線
    通訊協議 兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多種協議
    波特率 150,300,600,1200,2400,4800,9600,19200bps
    彩色圖像發生器
    圖像發生器 通過視訊OUT端口,發送PAL/NTSC多製式彩色圖型條視訊測試信號
    UTP網線測試
    網線測試 測試任意兩線或兩線以上的網線,並在屏幕上顯示連接順序和網線編號
    協議代碼捕捉
    協議代碼捕捉 可接收、顯示控製設備發出的RS485/RS232協議代碼數據
    電  源
    外接電源 DC 5V(2A)
    電池供電 內置3.7V聚合物鋰電池,容量3000mAh
    充    電 充電3-4小時,一次充電完成可正常使用12小時
    省電功能 低功耗,自動待機省電功能,電池電量圖標實時顯示
    系統參數
    操作設置 中文、英文OSD菜單,可選
    自動待機 關閉/5-60分鐘
    鍵盤聲音 開啟/關閉
    工作環境及規格
    工作溫度 -30℃---+70℃
    工作濕度 30%-90%
    外形尺寸 165mm x 80mm x 27mm


    技術參數:



    產品型號

    NK-A31

    視訊信號測試

    視訊製式

    NTSC/PAL自動適應,製式顯示

    視訊信號

    1Vpp

    顯示屏幕

    3.5英寸數字LCD彩色屏幕,分辨率960 x 240

    顯示屏調整

    LCD顯示屏的亮度、對比度、色彩飽和度可調;背光亮度可調

    視訊輸入/輸出

    1路Video IN BNC輸入,1路Video OUT BNC輸出

    視訊信號強度測量

    視訊信號測量

    測量視訊信號電平范圍,顯示異常信息

    12V電源輸出

    電源輸出

    輸出DC12V 1A直流電源,為攝影機提供 應急工作電源

    音頻測試

    音頻測試

    輸入一路音頻信號,測試聲音是否正常

    數字萬用表

    AC/DC電壓

    0-660V自動/手動量程,最小分辨率0.1mV

    AC/DC電流

    660uA , 6.6mA, 66mA , 660mA, 10A

    電阻

    660, 6.6k, 66k, 660k, 6.6M, 66MΩ

    電容測試

    6.6nf~66000uF, 最小分辨率1pf

    二極管測試

    0~2V正向電壓。最小分辨率1mV

     顯示鎖定

    鎖定萬用表顯示的測量值

    差值測量功能

    顯示與第一次測試結果的差值

    通斷測試

    小於50歐聲音提示

    測試速度

    3次/秒

    讀數范圍

    -6600~+6600

    雲臺控製測試

    通訊介面

    可同時支持RS232/RS485總線

    通訊協議

    兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多種協議

    波特率

    150,300,600,1200,2400,4800,9600,19200bps

    彩色圖像發生器

    圖像發生器

    通過視訊OUT端口,發送PAL/NTSC多製式彩色圖型條視訊測試信號

    UTP網線測試

    網線測試

    測試任意兩線或兩線以上的網線,並在屏幕上顯示連接順序和網線編號

    協議代碼捕捉

    協議代碼捕捉

    可接收、顯示控製設備發出的RS485/RS232協議代碼數據

    電 源

    外接電源

    DC 5V(2A)

    電池供電

    內置3.7V聚合物鋰電池,容量3000mAh

    充   電

    充電3-4小時,一次充電完成可正常使用12小時

    省電功能

    低功耗,自動待機省電功能,電池電量圖標實時顯示

    系統參數

    操作設置

    中文、英文OSD菜單,可選

    自動待機

    關閉/5-60分鐘

    鍵盤聲音

    開啟/關閉

    工作環境及規格

    工作溫度

    -30℃---+70℃

    工作濕度

    30%-90%

    外形尺寸

    165mm x 80mm x 27mm




    以上數據僅供參考,如有變動恕不提前通知。詳細技術咨詢,請致電我司技術部。
