    監控測試機 工程寶AT-A30 視頻測試機 帶12V輸出 可測音頻與網絡
    商品代碼: 4634158
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    視訊監控測試機

    NK-V30

    2.8英寸高清晰LCD監視器/12V電源輸出/音頻測試/PTZ雲臺控製/圖像發生器/網線測試/圖像放大功能

    AT-A30是奧芯電子專門為視訊監控現場安裝、維護而開發的測試工具,它具有視訊顯示、PTZ控製、圖像發生器、網線測試等功能,該測試機表功能齊全、簡單易用、攜帶方便,是工程商安裝和維護前端攝影設備、提高效率、降低工程費用的好幫手。

    應用范圍:
    視訊監控工程安裝和維護、快球、攝影頭檢測、視訊傳輸通道檢測、PTZ雲臺協議控製


    產品特點:
    2.8英寸超大數字LCD屏幕,960240分辨率

    12V電源輸出,為攝影機供電
    圖像放大功能

    音頻測試功能,測試前端音頻信號

    低功耗,工作時間長達15時小

    中文操作介麵,菜單友好、簡潔、美觀、易用

    屏幕亮度/對比度/色彩飽和度可調

    NTSCPAL自動識別,自動適應

    圖像發生器,發送多種製式彩色圖型條(白、黃、青、綠、粉、紅、藍、黑)

    PTZ雲臺控製協議代碼捕捉和顯示
    增強型線測試功能,可測試任意兩條線或兩條以上的連接線序,並顯示網線編號

    支持Pelco-DPelco-PSAMSUNG等二十多種控製協議

    支持RS232RS485介面,速率:15019200/bps

    獨特的地址掃描功能,快速找出快球的RS485地址

    內置聚合物鋰電池供電,更加安全可靠

    設備輕巧,圖像顯示和數據控製一體實現

    專業設計,攜帶方便,簡單易用,操作者幾乎可免培訓迅速上手

    產品功能:

    12.8英寸高清晰LCD監視器,顯示攝影機圖像

    AT-A30視訊監控測試機,內置高清晰大屏幕數字LCD監視器,通過該機表的VIDEO IN介面連接前端攝影機,可直觀方便地看出攝影機圖像效果。

    LCD監視器亮度、對比度、色彩飽和度可調,適合野外施工和維護。

    2.多製式圖像發生器發送彩色條,檢測監控傳輸通道

    AT-A30可通過視訊OUT端口,發送多種製式(PALNTSC)彩色圖型條,圖型條有:白、黃、青、綠、粉、紅、藍、黑共八種顏色,通過監控中心的監視器是否接收到彩色圖型條來判斷視訊通道是否正常傳輸,同時,通過監控中心接收到的彩色圖型條,可以判斷是否因為傳輸有衰減或乾擾造成顏色偏差。該設備也可由視訊OUT端口發送彩色圖案,同時在IN端口接收並顯示,適合視訊傳輸的現場檢測,如視訊光端機、視訊線纜等。

    312V電源輸出,為攝影機供電

    AT-A30視訊監控測試機專門為攝影機的供電而設計瞭12V 1000mA的電源輸出端口,為攝影機提供臨時的供電。主要應用於一些攝影機的現場演示和測試,同時,對於一些需要安裝攝影機的場地,因為項目實施之前現場沒有電源,必須找到臨時的電源為攝影機供電,AT-A30的供電輸出就發揮瞭必要的作用。

    4.音頻測試功能,測試前端音頻設備的聲音是否正常

    AT-A30視訊監控測試機的音頻測試功能,可以對視訊監控前端的監聽器等音頻設備進行測試。

    5.球機或解碼器PTZ控製

    AT-A30視訊監控測試機內置Pelco-D/PSAMSUNGPanasonic等二十多種PTZ控製協議,通過自身的RS485RS232介面,用戶可以控製雲臺的上、下、左、右轉動,以及調整一體機的變焦、聚焦、光圈大小。

    6預置位的設置、調用及球機參數的設置

    AT-A30視訊監控測試機支持雲臺預置和調用功能,將球機將當前狀態下雲臺的水平角度、傾斜角度和攝影機鏡頭焦距等位置參數保存到該機表中,也能通機表快捷調出預置位。

    AT-A30視訊監控測試機能通過預置位調用快球的主菜單,編輯球機各項參數。

    7RS485地址掃描功能,協助工程師查找快球的地址

    AT-A30視訊監控測試機獨特的地址掃描功能,可以快速協助工程師查找快球的地址。維護工程對於一些需要維護的快球,有可能不知道快球的地址,如果要拆下快球來檢查,工作量比較大。AT-A30獨立的掃描功能,可以幫助工程師查找球機的地址。



    8UTP網線測試

    AT-A30獨特的網線測試功能,通過機表上的UTP Cable Test測試端口,可以測試出各種網線的連接方式(任意兩線或兩線以上),甚至視訊監控工程的各種RJ45連接,都可以快速、準確顯示出來。簡單、方便、實用

    AT-A30也是佈線工程的分線器,它除瞭顯示UTP網線的連接方式,同時也顯示瞭網線編號,工程師能夠準確的判斷並標記該網線的始端和末端位置,從而在繁雜的網線堆中快速理順網線連接。

    9.數據捕捉功能

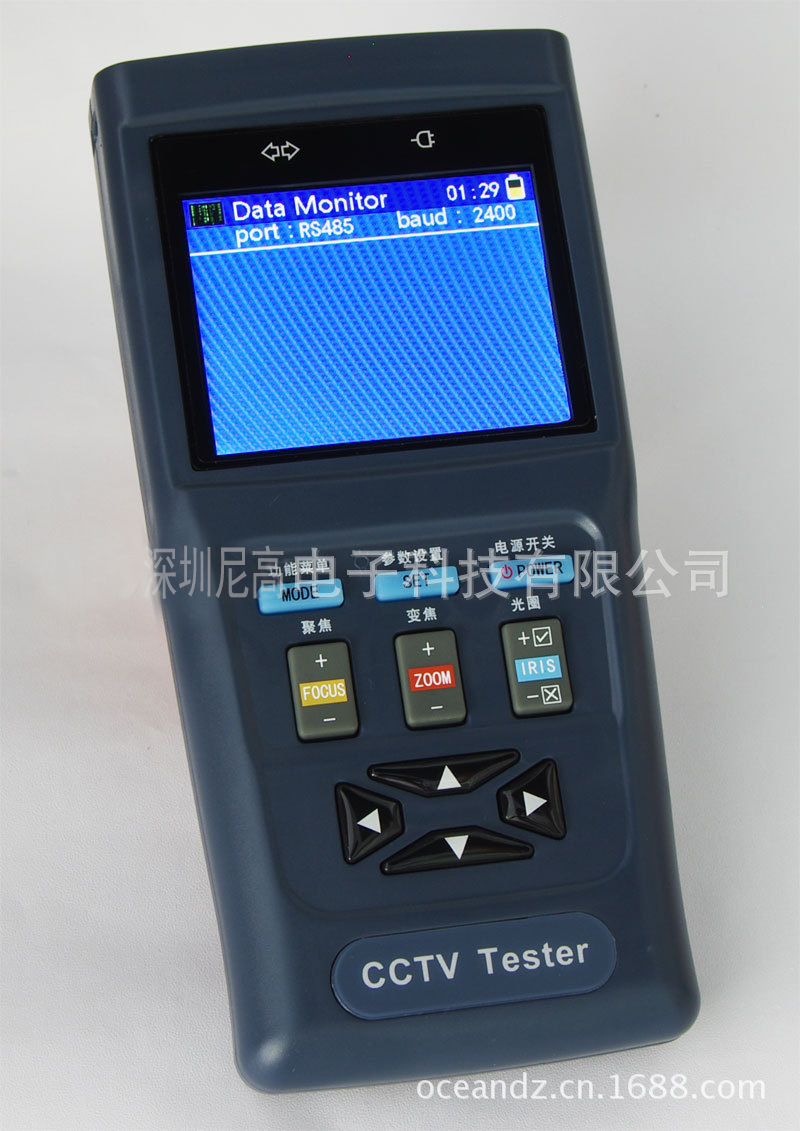

    機表可通過RS485/RS232介面捕捉鍵盤或DVR發過來的控製協議代碼,檢驗監控中心機房發送過來的PTZ控製命令數據是否能正常收到,驗證RS485/RS232數據傳輸。

    10聚合物鋰電池和DC 5V外接電源供電,電池電量圖型實時顯示

    采用大容量聚合物鋰電池供電,更加安全可靠,性能更加穩定。充電時間短,電池充電時間4小時,而機表連續工作長達15個小時。

    11.中英文菜單,操作簡單

    中、英文操作介麵,兩種語言可選,機表的操作菜單友好、簡潔、美觀、易用。

    技術指標:

    產品型號

    NK-V30

    視訊信號測試

    視訊製式

    NTSC/PAL自動適應

    視訊信號

    1Vpp

    顯示屏幕

    2.8英寸數字LCD彩色屏幕,分辨率960 x 240

    顯示屏調整

    LCD顯示屏的亮度、對比度、色彩飽和度可調

    視訊輸入/輸出

    1路Video IN BNC隔離輸入,1路Video OUT BNC驅動輸出

    12V電源輸出

    電源輸出

    輸出12V 1000mA直流電源,為攝影機提供臨時工作電源

    音頻測試

    音頻測試

    輸入一路音頻信號,測試聲音是否正常

    雲臺控製測試

    通訊介面

    可同時支持RS232/RS485總線

    通訊協議

    兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多種協議

    波特率

    150,300,600,1200,2400,4800,9600,19200bps

    彩色圖像發生器

    視訊信號發生器

    通過視訊OUT端口,發送彩色圖型條視訊測試信號

    UTP網線測試

    網線測試

    測試任意兩線或兩線以上的網線,並在屏幕上顯示連接順序和網線編號

    協議代碼捕捉

    協議代碼捕捉

    可接收、顯示控製設備發出的RS485/RS232協議代碼數據

    電  源

    外接電源

    DC 5V(2A)

    電池供電

    內置3.7V聚合物鋰電池,容量2800mAh

    充    電

    充電3-4小時,一次充電完成可正常使用15小時

    省電功能

    低功耗自動待機省電功能電池電量圖標實時顯示

    系統參數

    操作設置

    中文、英文OSD菜單,可選

    自動待機

    關閉/5-60分鐘

    鍵盤聲音

    開啟/關閉

    工作環境及規格

    工作溫度

    -30℃---+70℃

    工作濕度

    30%-90%

    外形尺寸

    170mm x 99mm x 48mm
