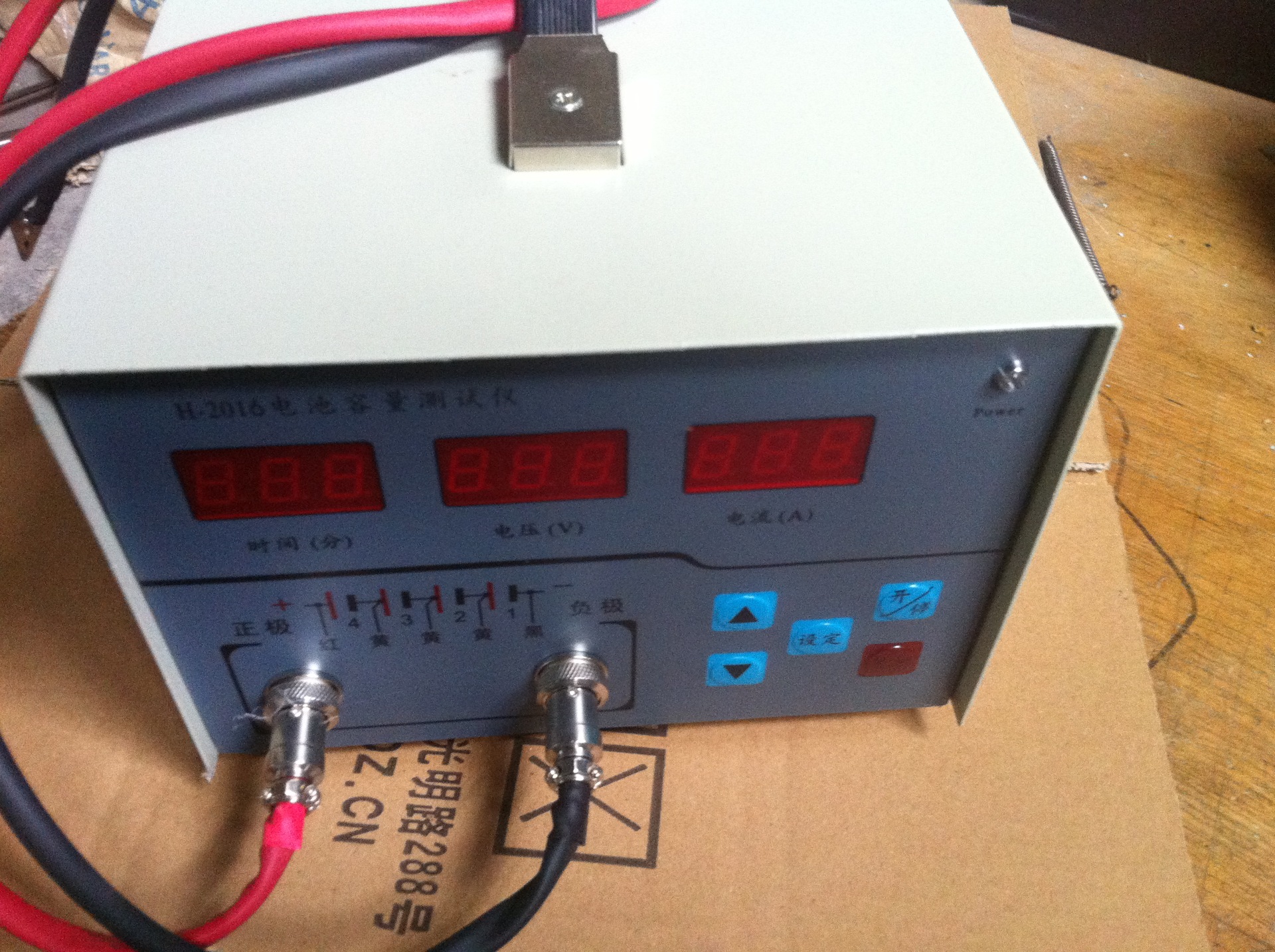

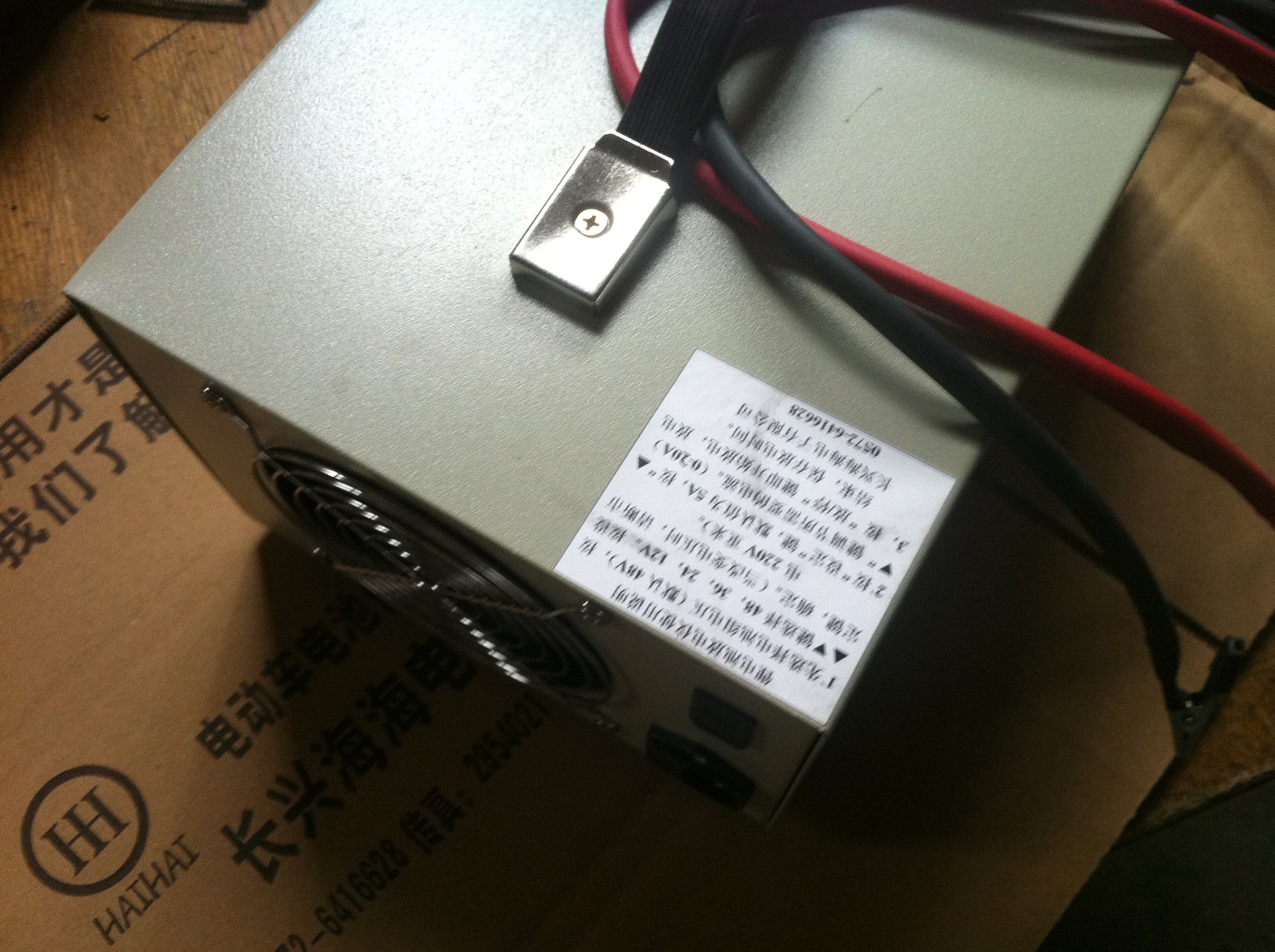

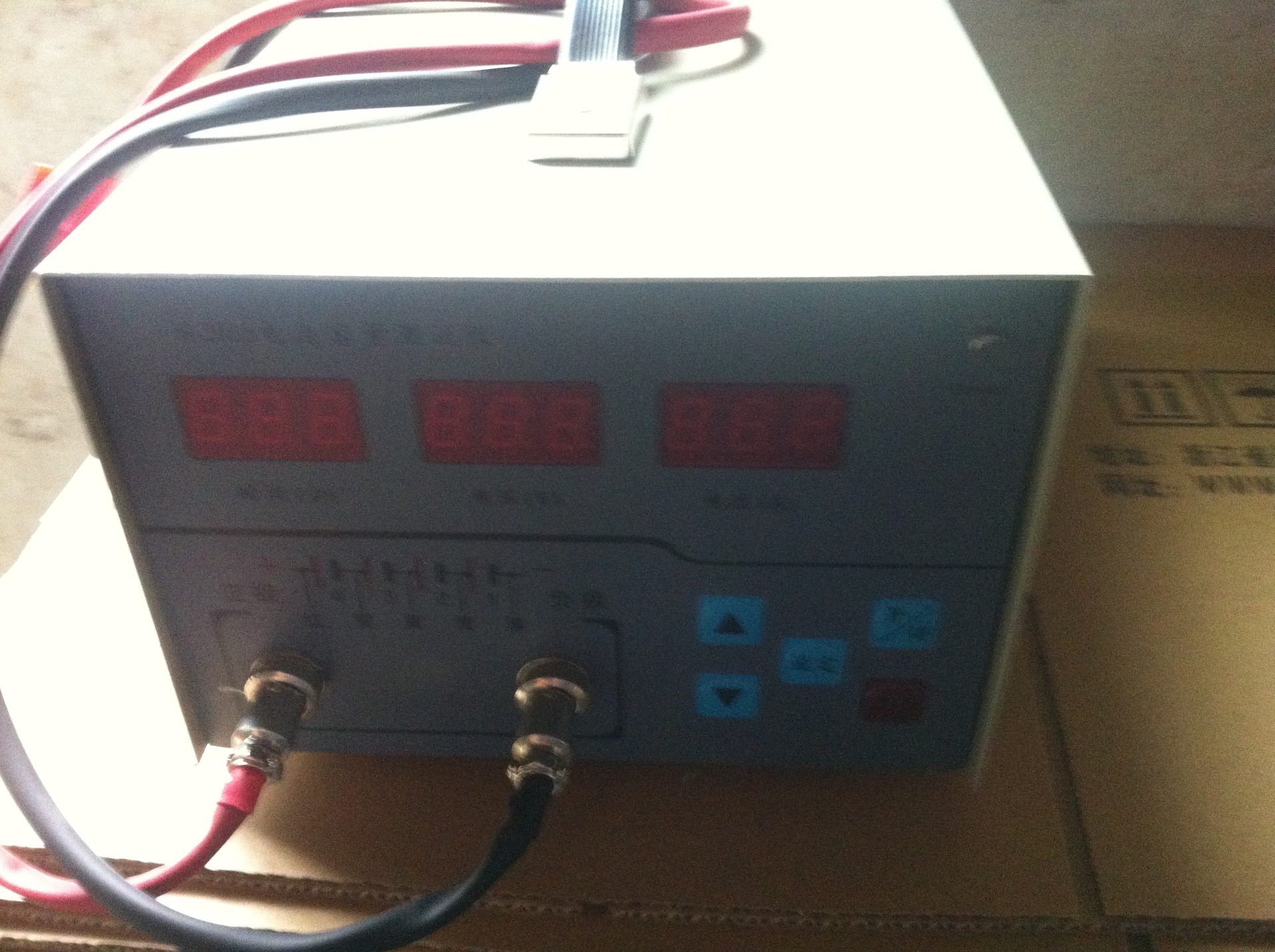

H—2016型鋰電池容量測試機使用說明書

                                                （改進型）

一、本機器采用微電腦技術、PID自動控製、恒流放電，放電電流為0．5~10A可調（恒流），放電時間自動記錄、保存，電流、電壓、時間顯示，能精確測定電池的容量。可檢測標稱12V，24V，36V，48V的鋰電池組。配有充電介面，放完能自動充電，充電器自配；是鋰電池生產，檢測，維修以及售後處理的必備工具。（終止電壓：9.5V、20V，29.5V，38.5V）。

二、相關標準：

1，根據國標在25攝氏度環境溫度下，以兩小時率來測試電池容量，即7AH的電池以7÷2=3.5A的電流放電，10AH電池的電池以10÷2=5A的電流放電，依次類推。一般的新電池能達到120分鐘以上的放電時間。

2，電池容量計算公式：{放電時間[（分）÷60×放電電流]（A）}AH。

三：操作步驟：

1，插好並擰緊夾頭（正、負不要接反）。

      2，插上電源（AC220V），打開電源開關，接上鋰電池組（不能接反）。

      3，按“設定”鍵，設定電池組電壓，默認值為48V，按“▲▼”鍵調節所需要的電壓（48V，36V，24V，12V）

      4，按“設定”鍵，默認值為5A，按“▲▼”鍵調節所需要的電流。（0-10A）

5，按兩下“設定”鍵，再按“放/停”鍵即開始放電，放電結束，保存放電時間。

五、註意事項：

1，保持通風，風扇不轉時應及時維修。

2，若按“設定”鍵無反應時，請關掉電源，重新開始。

3，如按“放/停”鍵沒有反應時，請檢查極性有沒接反，或鋰電池組一點電量也沒有。

4，放電電流的大小，終止電壓的高低，都能按客戶要求訂做。

電話：0572—6416628

長興海海電子有限公司

地址：浙江省長興縣光明路288號

網址：WWW．CXHHDZ．CN
