- 產品信息
- 品牌：HYG

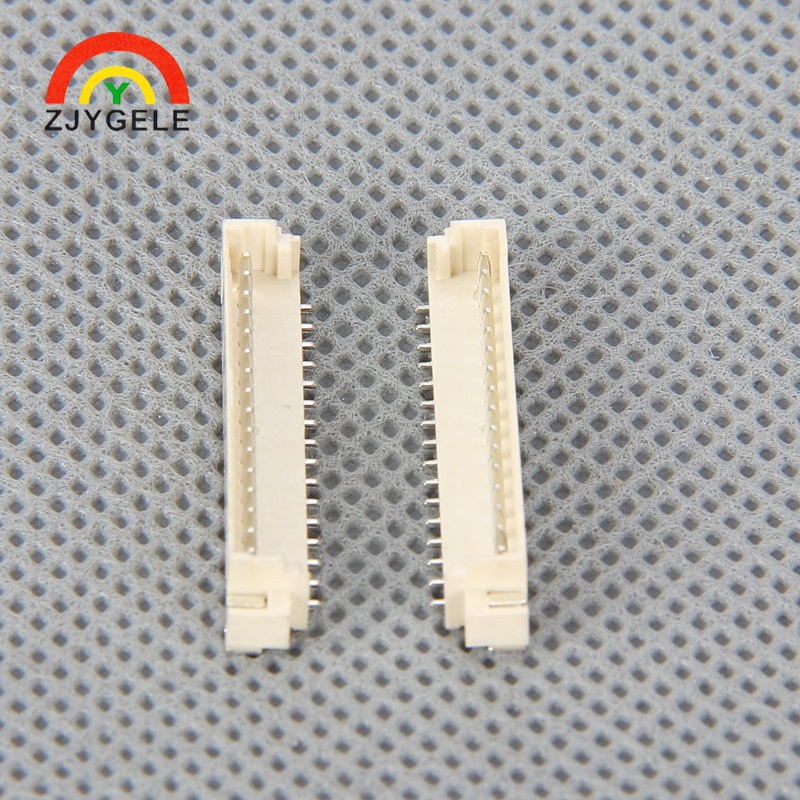

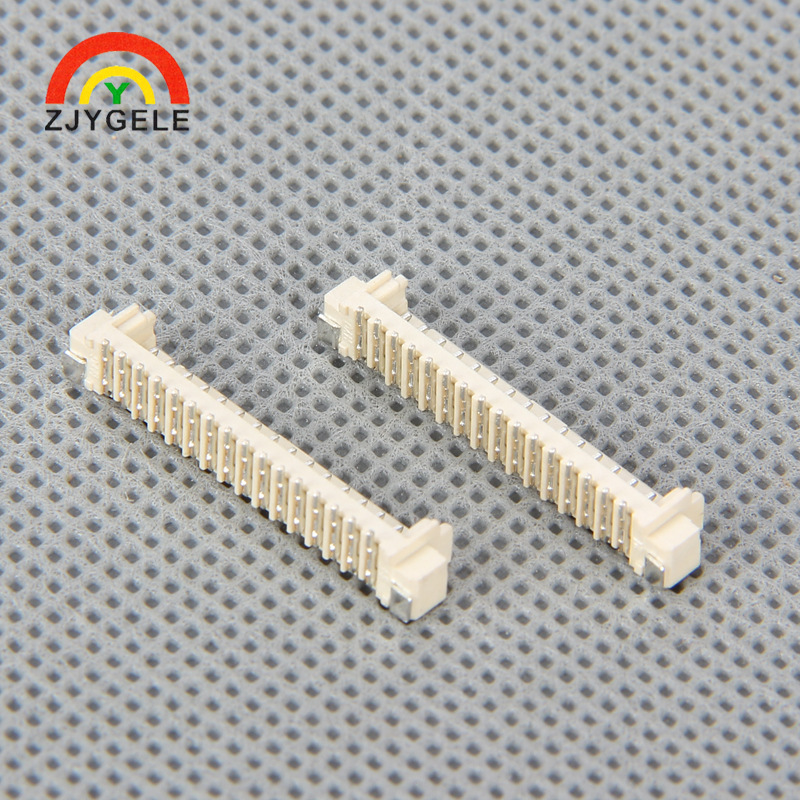

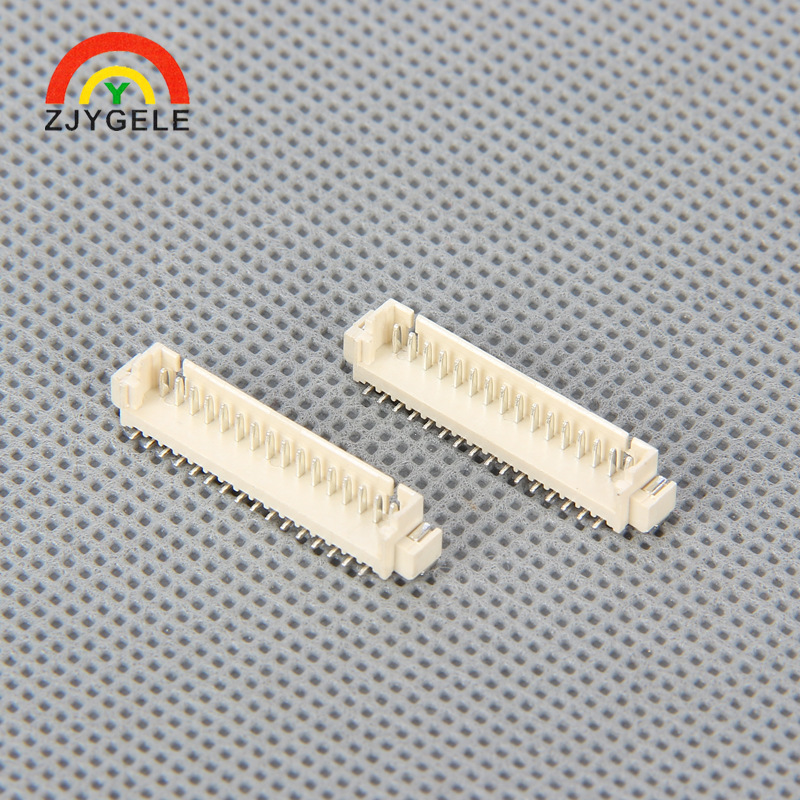

- 名稱：連接器
- 型號：1.25T-16PLT
- 產品特點
- ①：製造微型化、小巧、高密集成②：節省空間③. 簡化配線程序,連線簡單④. 節省人力成本⑤. 柔性優良、應用靈活、可折疊。
一、FFC/FPC扁平電纜連接器:
- 間距有0.3、0.5、0.8、1.0、1.25、1.27、2.0、2.54mm，4~50屏數多規格系列，BH3.5高壓座，1.25T條形連接器，ZH1.5條形連接器，1.25-4超薄條形連接器，PH2.0條形連接器，XH2.54條形連接器等。
- 二、對常規連接器對比優點;FPC 柔性線路板其良好的彎折性,折疊性和伸縮性能，訂做單雙麵，4層，分層板，鏤空板 等。
- FPC連接器主要應用於,液晶顯示,掃描機,等電子設備泛應用於計算機主機板、液晶顯示器、電訊卡、存儲器、移動硬碟，包括移動設備。近來，移動設備(如手機、MP3播放器和筆記本電腦)越來越多地在使用FPC連接器時采用抗沖擊的背鎖機製連接器應用於：汽車電子連接器、車載GPS導航，醫療設備，產品廣泛應用於音響、數位機、攝影機、汽車音響、電視機、打字機、計算器、收款機、電話、CD-ROM、VCD、DVD、復印機、打印機、無線機器機表、視叫設備及航空航天產品高新科技先鋒。
1.適用范圍
適用於1.25mm間距的連接器
2.產品名稱
2.1名稱:1.25mm間距連接器
3.產品形狀、結構尺寸、材料及表麵處理
3．1成品圖(見附件)
3．2材料及表麵處理
部件名稱 | 材料 | 表麵處理 | 備註 |
接觸件 | 磷銅 C5191R-H | 表麵鍍Ni≥30u〞 wSn≥100u〞 |
|
固定件 | 磷銅 C5191R-H | 表麵鍍Ni≥50u〞 wSn≥100u〞 |
|
塑膠本體 | 熱塑性塑料LCP |
顏色：本色、米色
|
|

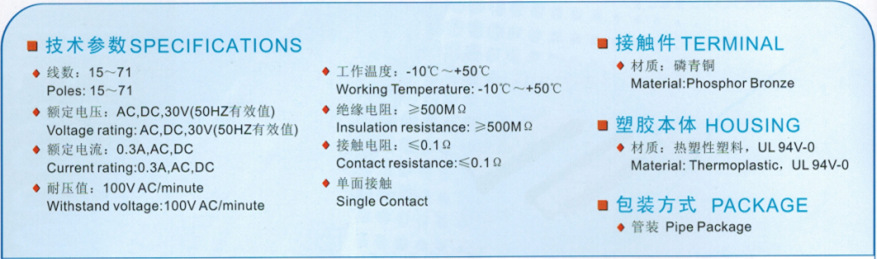

4、技術參數
極數：2~20
額定電壓：50V AC,DC
額定電流：0.5A
溫度范圍：-25℃~+85℃
耐壓：200V/min
接觸電阻：≤0.04Ω
絕緣電阻: ≥800MΩ
5、性能
序號 | 試驗項目 | 要 求 | 實驗條件及方法 |
1
| 5．1外觀 | 連接器表麵清潔，無銹蝕、氧化、毛刺、裂紋、缺芯、變形及其它機械損傷、標志清晰 | 目測檢查 |
2 | 5.2 端子保持力 | 端子與基座間的配合保持力為3N/PCS | 以25mm/min的速度垂直拔出端子 |
3 | 5.3 接觸電阻 | 初次≤0.03Ω 環境性能試驗後 ≤0.04Ω | 測試電流:1a 測試電壓:40mV以下 |
4 | 5.4 絕緣電阻 | ≥800MΩ | 在相鄰兩端子之間加電200V DC,保持1分鐘 |
5 | 5.5 耐電壓 | 在規定的時間內無擊穿、閃爍或電弧 | 在相鄰兩端子之間加電壓200V AC,保持1分鐘 |
6 | 5．6 溫度急變 | 無影響連接器正常使用的損傷，接觸電阻≤0.04Ω： | 連接器在插合狀態下進行測試：-45℃~+105℃，每3分鐘轉換1次，循環5次 |
7 | 5．7 耐高溫 | 無影響連接器正常使用的損傷 | 連接器在插合狀態下進行測試：溫度105±2℃狀態下暴露96小時 |
8 | 5．8 耐低溫 | 無影響連接器正常使用的損傷 | 連接器在插合狀態下進行測試：溫度-45±2℃狀態下暴露96小時 |
9 | 5．9 恒定濕熱 | 接觸電阻；≤0.04Ω 絕緣電阻：≥20MΩ | 連接器在插合狀態下進行測試：溫度40℃，相對濕度為90%-95%狀態下暴露96小時 |
10 | 5．10 鹽霧 | 接觸電阻：≤0.04Ω： 外觀：不露出底金屬、無嚴重銹蝕 | 連接器在插合狀態下進行測試：溫度35±2℃，濃度5%暴露48小時 |
11 | 5．11 可焊性 | 焊接端應容易被熔融焊料潤濕,沾錫麵積應占侵入麵積的90%以上 | 溫度：250±5℃ 時間：5±0.5S |
12 | 5.12 耐焊接熱 | 連接器不嚴重變形、不起泡、損傷、機械性能無影響 | 溫度：250±5℃ 時間：5±0.5S |
13 | 5.13 燃燒性 | 連接器的絕緣材料應符合UL94V-0級要求 | 垂直燃燒試驗法 |
6. 包裝、運輸、儲存
6．1包裝
產品內包裝為管狀包裝，外包裝為紙箱產品在箱內密封，無晃動。
6．2運輸
允許用任何方式運輸，但需避免雨、雪直淋以及機械損傷。
6．3儲存
6．3．1包裝完畢的連接器應在環境溫度為-10℃±40℃，相對濕度不大於80% ，周圍空氣中沒有酸性、堿性及其它腐蝕性氣體的庫房中儲存。
6．3．2儲存期為6個月，超過6個月需重新檢驗。
