    條形連接器BH4.0-5缺2 BH系列連接器 電腦高壓貼片 量大從優
    商品代碼: 4578821
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明




    產品介紹

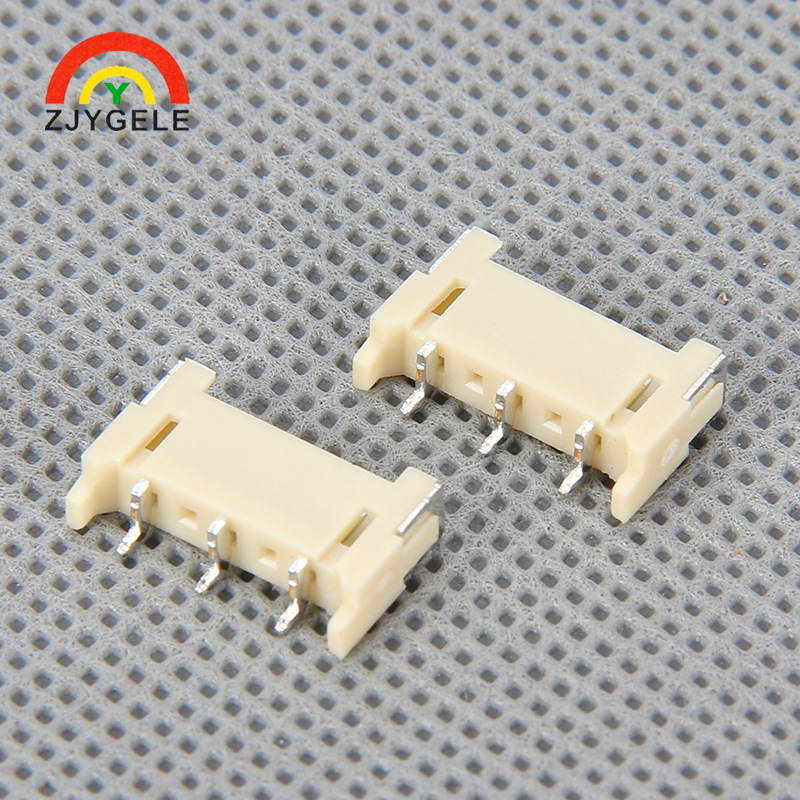

    • IMG_4025
      • 產品信息
      • 品牌:HYG
      • 名稱:連接器
      • 型號:BH4.0-5缺2
      • 產品特點
      • 條形連接器是矩形連接器的一個分類。基本結構為條形,接觸件排列為單排,並且具有條形插合麵的連接器。



    產品展示

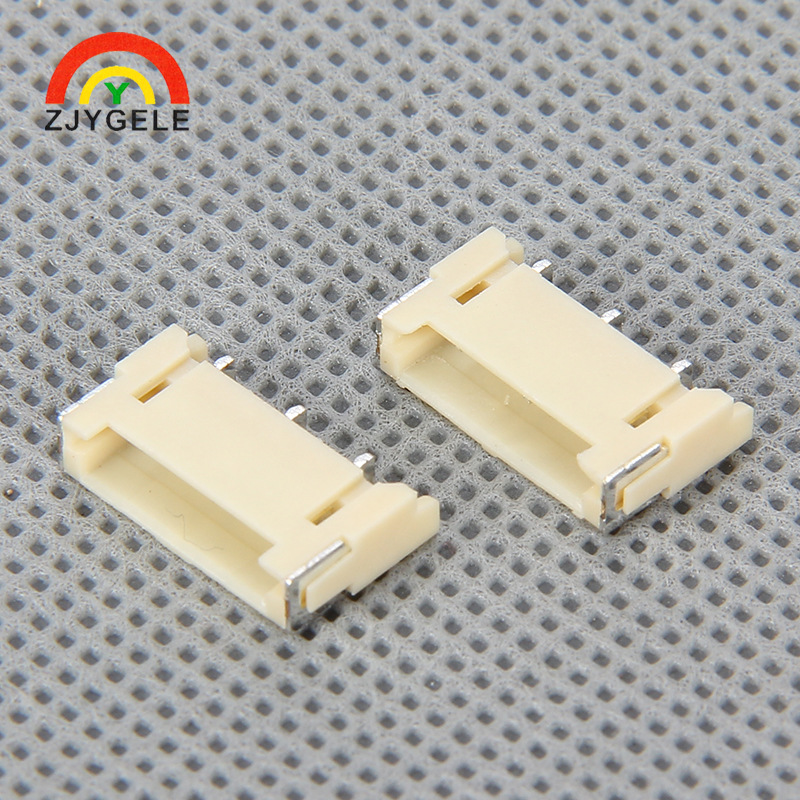

    • IMG_4026

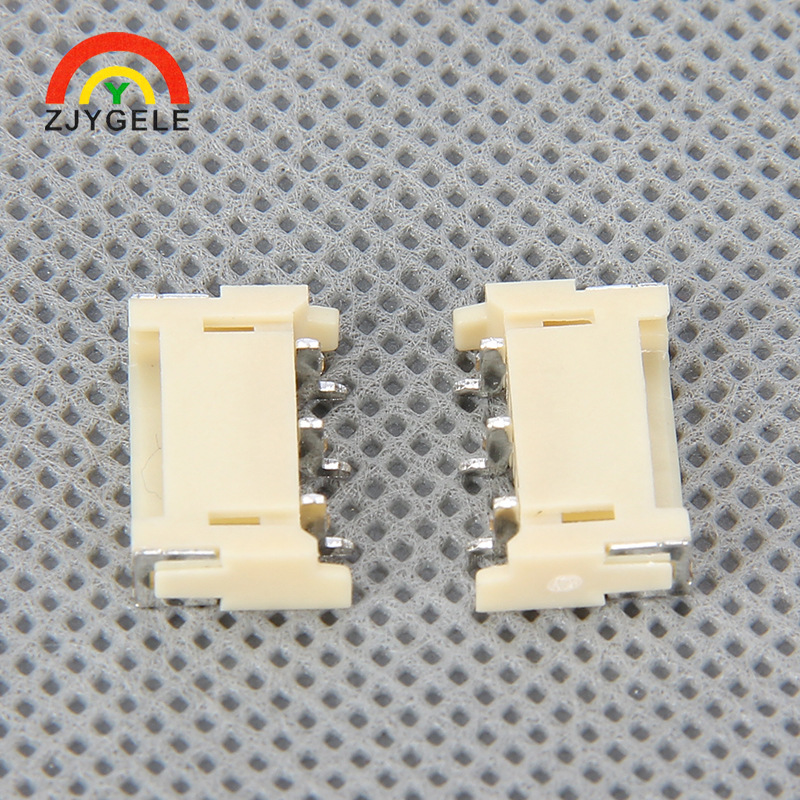

    • IMG_4027



    IMG_4025


    產品屬性

     條形連接器的好處

       1、改善生產過程

      條形連接器簡化電子產品的裝配過程。也簡化瞭批量生產過程。

      2、易於維修

      如果某電子元部件失效,裝有條形連接器時可以快速更換失效元部件。

      3、便於升級

      隨著技術進步,裝有條形連接器時可以更新元部件,用新的、更完善的元部件代替舊的。

      4、提高設計的靈活性

      使用條形連接器使工程師們在設計和集成新產品時,以及用元部件組成系統時,有更大的靈活性。

      條形連接器的電器特性 1、絕緣電阻衡量電連接器接觸件之間和接觸件與外殼之間絕緣性能的指標,其數量級為數百兆歐至數千兆歐不等。

      2、接觸電阻高質量的電連接器應當具有低而穩定的接觸電阻。連接器的接觸電阻從幾毫歐到數十毫歐不等。

      3、抗電強度或稱耐電壓、介質耐壓,是表征連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。

      4、其它電氣性能。



    1、SCOPE:(適用范圍)

    1.1   This specification covers production and inspection of Mode l BH4.0 Connector.

    本規范內容適用於本公司BH4.0系列型條形連接器產品的生產與檢驗.

    2、 USE CONDITION: (使用條件)

    2.1   Ambient temperature Range:-25℃~+85℃

    環境溫度:-25℃~+85℃

    2.2   Applicable Wire Sizes:AWG#22~#28

    適用線規:AWG#22~#28

    2.3   Applicable PC board thickness:0.9~1.7mm

    適用PC板厚度:0.9~1.7 mm

    3、 Appearance and Dimension:(外觀及尺寸)

    3.1   Appearance:Product surface without defect、dirt、crack、and mechanical damang,

    Contact without rust,plating not oxided and not peeled.

    產品表麵不應有對製品有害的缺陷、污垢、裂痕及機械損傷;接觸件無銹蝕、鍍層

    氧化、脫落等現象.

    3.2    Dimension:According to drawings

    外形尺寸:依照附圖

    3.3    Exchangable:Exchangable with same specification products.

    互換性:相同規格應能互換

    4、Material:

    材 料

    P/N

    零件名稱

    Type

    類型

    Material

    材料

    Finish

    表麵處理

    Expiain

    說明

    Terminal

    母端子

    Contact

    插簧

    Phosphor bronze

    錫青磷銅厚0.20mm

    Tin Plating:3~4μm

    鍍錫:3~4μm

    RoHS

    Comp liant

    Terminal

    公端子

    Contact

    插簧

    Phosphor bronze

    錫青磷銅厚0.25mm

    Tin Plating:3~4μm

    鍍錫:3~4μm

    Housing

    母孔座

    Plastic

    塑殼

    Nylon66 UL94V-0

    Color:White

    顏色:白色

    Housing

    公孔座

    Plastic

    塑殼

    Nylon66 UL94V-0

    Color:White

    顏色:白色

    Wafer

    貼片針座

    Plastic

    塑殼

    Nylon9T UL94V-0

     Color:Beige

    顏色:米色

    Contact

    插針

    Brass

    黃銅厚0.50mm

    Tin Plating:3~4μm

    鍍錫:3~4μm

    Solder tabs

    焊護耳

    Phosphor bronze

    錫青磷銅厚0.30mm

    Tin Plating:3~4μm

    鍍錫:3~4μm

    Wafer

    插腳針座

    Plastic

    塑殼

    Nylon9T UL94V-0

     Color:Beige

    顏色:米色

    Contact

    插針

    Brass

    黃銅厚0.50mm

    Tin Plating:3~4μm

    鍍錫:3~4μm



    Phosphor bronze

    錫青磷銅厚0.30mm

    Tin Plating:3~4μm

    鍍錫:3~4μm
