鋁合金色燈信號機技術說明

1.  采用及參考標準
本系列機構采用鐵道部關於《透鏡式色燈信號機構及信號表示器》的行業標準TB/T 1413-91。

2.  機構型號編製方法如下：
X——信號機構
S——色燈
L——鋁合金
A——矮型機構 G——高柱機構 數字——燈位
Y——引導 Z——遮斷 F——復示 R——容許
B——表示器 J——進路、進站
燈光顏色按技規要求或經規定程序批準的顯示配置

3.  技術指標
3.1 機構采用L104合金鋁鋼模鑄造，並經西南鋁檢測中心檢測材質達到GB6414-86、GB1173-95、GB9438-88標準。
3.2 本機構采用1＋1組合，全鋁結構。零部件可任意組合互換，精密機械加工，燈室間距和外型尺寸完全符合GB/T 1413-91的相關規定，矮型機構燈室間有防串光措施。
3.3 高矮機構內外透鏡無曠動，透鏡前後軸心一致，燈光易調整，顯示良好。直線區段高柱顯示實測≥1500m，矮型≥1000m。
3.4 高柱機構安裝後能在左右各90°，前俯5°的范圍內任意調節，矮型機構的仰角為≥3°～5°。
3.5 機構的密封膠圈和盤根，均采用材質為N40橡膠，理化性能穩定，耐油耐酸堿，彈牲適中。長期在－40℃～＋70℃溫度范圍及≤90％的濕度環境中，不易變形及硬化，機構密封良好。
3.6 本機構箱門采用多向調節方式（本公司專利），保證箱門的平穩密閉，同時開啟靈活、方便。
3.7 機構采用定焦盤式信號燈座。
3.8 機構采用玻璃符合TB2121的規定。
3.9 機構采用的燈泡符合TB1917的規定。
3.10 本機構與我公司研製的LED信號燈兼容。
3.11 機構鑄件無焊接，內外平整無毛刺、無氣泡夾砂，電鍍件外觀鍍層平滑完整。
3.11 機構、遮簷及背板內外表麵經黑色噴塑處理。
3.12 用戶可另選本公司生產的鎖扣一體裝置，可大量節省信號鎖。標準配置為壓緊門扣，用戶自加信號鎖。

4.  安裝、調試及檢驗工藝
4.1 本機構緊固件全部采用A4鋼標準公製鍍鋅螺絲、螺母及墊片，矮型機構燈室連接使用A3鋼標準公製內六角烤蘭螺絲。
4.2 機構的燈光調試采用專用機器出廠前調定。
4.3 機構采用逐臺檢驗方式，電氣絕緣使用500V搖表。
4.4 本機構經鐵道部產品質量監督檢測中心通信信號檢驗站
檢驗交變溫熱、高低溫及振動試驗均符合標準。

5.  鋁合金信號機構

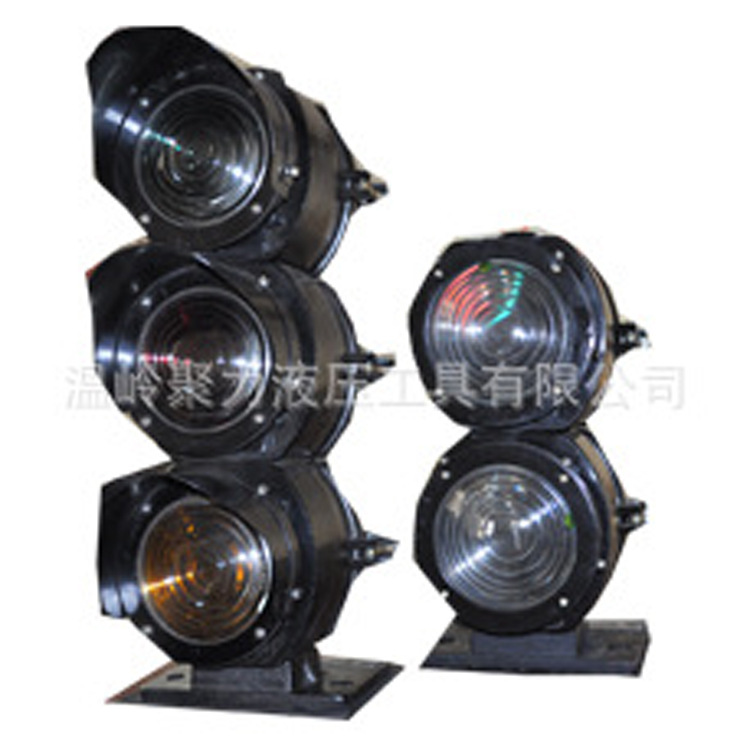

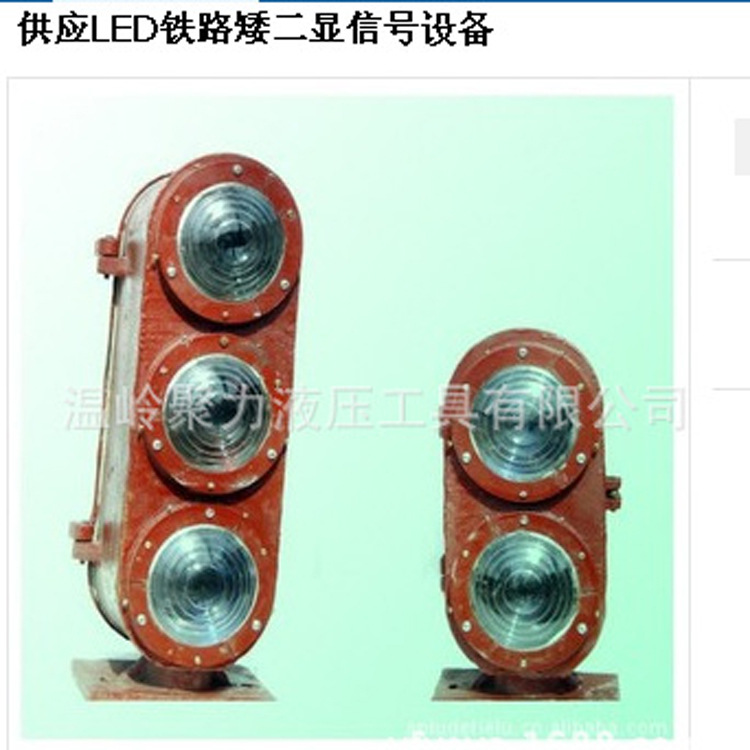

鋁合金信號機構分為高柱機構和矮型機構。

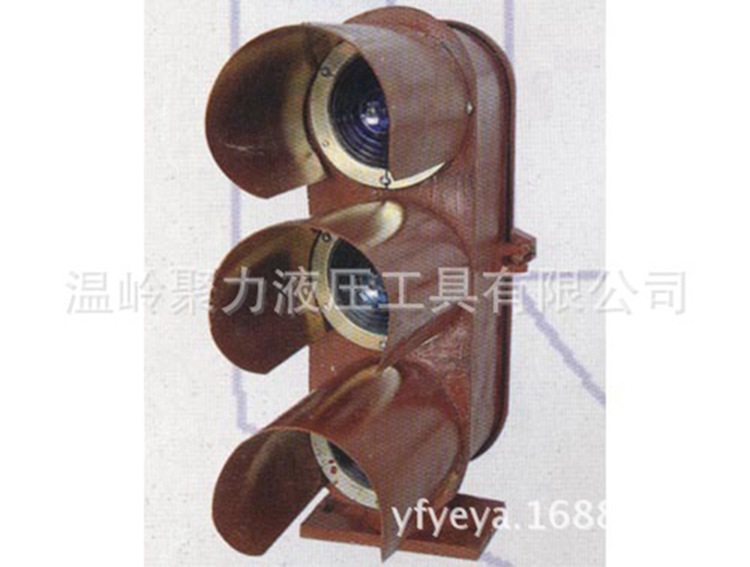

高柱信號機構由背板總成、箱體總成、遮簷和懸掛裝置四部分組成。

背板總成帶有背板，並用來安裝箱體總成。背板總成分為二燈位背板總成和三燈位背板總成兩種。把每個燈位組裝成一個整體稱為高柱箱體總成。箱體總成也分為二燈位箱體總成和三燈位箱體總成兩種。兩種機構除背板總成不同外，其餘均相同。用兩個箱體總成分別固定在二燈位背板總成上，即構成二燈位高柱信號機構。用三個箱體總成分別固定在三燈位背板總成上，即構成三燈位高柱信號機構。

遮簷用螺釘裝在機構箱體上的玻璃卡圈上。

懸掛裝置將背板總成固定在信號機水泥機柱上。懸掛裝置采用現有的上部托架、下部托架等設備，並經特殊的噴塗表麵處理，以增強其抗銹蝕能力。
