什麼是熱泵？

熱泵是一種能從自然界的空氣、水或土壤中獲取低品位熱，經過電力做功，輸出可用的高品位熱能的設備，可以把消耗的電力變為3倍甚至3倍以上的熱能，是一種高效供能技術。熱泵技術在空調領域的應用可分為空氣源熱泵、水源熱泵以及地源熱泵三類。由於熱泵是提取自然界中能量，效率高，沒有任何污染物排放，是當今最清潔、經濟的能源方式。在資源越來越匱乏的今天，作為人類利用低溫熱能的最先進方式，熱泵技術已經在全世界范圍內受到廣泛關註和重視。　清華同方是最早將熱泵技術應用於空調領域的國內企業，憑借著在該領域成熟的技術研發能力，先後開發出空氣源熱泵、水源熱泵、地源熱泵、熱泵熱水器等四大系列熱泵產品，並針對不同地域氣候條件及資源條件深化產品的技術及種類，獲得百餘項專利技術。清華同方已成為熱泵中央空調領域的領跑者。

什麼是低溫空氣源熱泵？

    空氣源熱泵是利用空氣中所蘊藏的趨於無限的能量，夏天將室內的熱量流向溫度更高的室外，使房間涼爽；冬天可以利用室外空氣中的熱量供熱，使房間溫暖。由於這種中央空調真正的製冷、供暖熱量來自室外空氣，在夏季製冷時不需要冷卻水系統，所以運行成本上非常經濟，還可節省大量的水資源，同時系統工作時沒有任何污染物產生，非常符合我國節能環保的趨勢和政策。但長期以來，普通空氣源熱泵中央空調隻能在我國長江中下遊、西南、華南地區應用，而在北方地區冬季無法正常工作。1996年，清華同方對第一代空氣源熱泵進行技術改進，機組獨有的“過冷抑冰”技術有效解決除霜不徹底的問題，使其在冬季最低溫度-8℃的長江流域及黃河流域地區成功使用。經過5年潛心研究，清華同方最大限度挖掘熱泵系統的潛力，再次推出全球唯一實現-22℃製熱的低溫空氣源熱泵機組，空氣源熱泵突破限製首次應用到華北地區，徹底改變瞭北方地區長期使用煤和燃氣供暖的歷史，對於改善環境及節約能源起到積極作用。

清華同方的低環溫空氣源系統和其他品牌有什麼區別？

  清華同方人工環境有限公司低溫空氣源熱泵技術采用瞭世界領先的補氣增焓獨有專利技術——利用帶輔助進氣口的壓縮機實現“準二級壓縮”（即經濟器系統）來提高熱泵系統的經濟性能，從而提高熱泵系統在低溫工況下的能效比，解決瞭熱泵機組在低環境溫度下高效製熱問題。采用雙向閃發過冷技術，實現製冷製熱雙向補氣，既改善製冷循環性能又大大提高製熱性能。采用瞭同方獨有的世界領先的四區四維霜控技術——四區四維霜控技術是我們為保證空氣源熱泵機組在低溫情況下長期穩定運行,通過大量的實踐經驗，總結出的一套智能動態的同方獨有世界領先的霜控技術。根據室外環境及機組的多變量信息收集,進行綜合分析計算；根據不同環境溫度設定不同的變量參數,進行不同除霜模式,保證除霜的準確性；最大程度上避免瞭誤除霜、除霜時間過長、除霜過頻、不除霜等問題的出現。以上技術的應用，使得低溫空氣源熱泵機組能在環境溫度-20℃以上條件下正常工作，同時解決瞭低溫下製熱量低和能效比低的問題。

清華同方同方空氣源熱泵的核心優勢：

◎無需冷卻塔等輔助設備，節省初投資   ◎機組外置，節省建築空間  ◎替代鍋爐，潔凈環保  ◎節約水資源，提高能源利用率 ◎超低溫環境運行，徹底解決北方地區供暖問題，有效改善環境狀況

◎高效節能型機組，能效比高達3.1，達到國傢二級能效標準適用環境： ◎適用於缺少城市集中供熱/冷系統且對建築環境及舒適性要求高的項目

◎適用於建築物空間有限，無法建造空調機房的項目 ◎特別適用於商場、寫字樓、賓館、影劇院、餐飲娛樂等獨立大型建築

清華同方空氣源熱泵產品系列：◎模塊式低溫空氣源熱泵 ◎S型低溫型空氣源熱泵機組 ◎FS-D低溫空氣源熱泵機組 ◎FS-L能源之星 ◎U型空氣源熱泵機組 ◎FS-L-R模塊式空氣源熱泵機組 ◎FS-Z空氣源熱泵機組 ◎R407C低環溫高溫出水熱泵機組 ◎魔方之R410A空氣源熱泵·模塊式機組 ◎風神之R410A空氣源熱泵·生活熱水機組 ◎eHRV空調（熱泵）機組清華同方空氣源熱泵空調方案特點：

一機兩用：夏天提供空調冷凍水，冬季提供采暖用水，節約初投資；

節約建築麵積： 屋頂放置，不需要專用機房，大大節省建築空間；

運行可靠： 容量靈活組合，互為備用，很大程度上提高瞭機組運行的可靠性且方便機組的日常維護與使用；

潔凈環保： 風冷模式，無需冷卻水系統，隻使用電力，環境清潔，提高機組的環境相容性；

高效節能： 優異的製冷系統設計及獨特的冬季專利化霜模式加控製技術，可靠運轉性能，高效省電，節約運行費用；

適用范圍廣： 不同系列規格的空氣源熱泵機組，根據不同的自然環境進行設計，大大提高風冷熱泵中央空調機組的適用性

清華同方將多項國際領先的熱泵技術成熟應用於各類空氣源熱泵產品中；潛心五年，成功研發國際第一臺低溫空氣源熱泵機組，開創供暖地區新經濟模式，並對今後空氣源熱泵技術的發展有著標志性的

   意義。

清華同方空氣源熱泵空調機組特點：

     國內獨有產品， 擁有同方八項專利技術：其中，補氣增焓技術，獲得中美雙項專利；

  四區四維霜控技術，唯同方獨有；雙向閃發技術，為國內首發，發明專利

   模塊化設計，結構簡單，安裝方便核心優勢：   無需冷卻塔等輔助設備，節省初投資   機組外置，節省建築空間   替代鍋爐，潔凈環保   節約水資源，提高能源利用率   超低溫環境運行，徹底解決北方地區供暖問題，有效改善環境狀況適用環境：   適用於-20℃—+45℃環境溫度及高濕地區   適用於缺少城市集中供熱/冷系統且對建築環境及舒適性要求高的項目   適用於建築物空間有限，無法建造空調機房的項目   特別適用於商場、寫字樓、賓館、影劇院、餐飲娛樂等獨立大型建築

超低溫空氣源熱泵概述：

超低溫空氣源熱泵是采用歐洲寒冷地區普遍使用的超低溫壓縮機及低溫高效環保製冷製410A，在低溫下（-25℃）製熱能效比常規空氣源熱泵機組高50%-80%，超低溫型空氣源熱泵機組在環境溫度大

幅下降時而製熱量衰減很少，充分保證製熱效果，被歐盟市場用戶普通采用冬季寒冷地區房間供暖供熱及製取生活熱水，其節能效果明顯，大約是其他供暖供熱設備的費用1/3，是傢庭，小區，酒店，

賓館，別墅等供暖、製冷、生活熱水三位一體場所的首要選擇。

產品應用背景：

燃煤鍋爐集中采暖；小型鍋爐小區集中采暖；壁掛式燃氣分戶采暖；電加熱分戶采暖
①傳統的取暖模式
采用傳統冷暖空調來采暖的優缺點：較少的CO2排放，環保節能；可自主控製運行時間和運行費用；既能取暖，也能製冷。
缺點：製熱暖能效比低，空調都是側重於製冷，受製熱原理的限製，室外溫度越低，空調的製熱效果越差，當環境溫度低於0℃，效果不理想。舒適性差，直接加熱空氣乾燥；通過水加熱水溫低，無法快速加熱房間，無法使用傳統的暖氣片。
②有沒有可能開發一種熱泵符合以下要求？
在-20℃的氣溫條件下能正常製熱，且製熱能效比>2.0；在-15℃的氣溫條件下其製熱量的衰減小於35%；最高出水溫度可達65℃，以適應暖氣片采暖的需求；既可以製熱，也可以製冷。
答案是：清華同方超低溫熱泵！
清華同方超低溫熱泵性能特點和原理簡介

核心優勢： 無需冷卻塔等輔助設備，節省初投資 ； 機組外置，節省建築空間 ； 替代鍋爐，潔凈環保 ；節約水資源，提高能源利用率 ；超低溫環境運行，徹底解決北方地區供暖問題，有效改善環境

狀況 ；高效節能型機組，能效比高達3.1，達到國傢二級能效標準；出水溫度高。出水溫度可達65℃，適用於傳統的暖氣片加熱；適用於低環境溫度下工作。其最低的工作溫度可低至-25℃，在-15℃

溫度下COP可達2.52（出水溫度為45 ℃ )；既能製熱，又能製冷，性能側重於製熱（在國標工況下COP=3.8，EER=3.0)
適用環境：  適用於缺少城市集中供熱/冷系統且對建築環境及舒適性要求高的項目 ； 適用於建築物空間有限，無法建造空調機房的項目 ； 特別適用於商場、寫字樓、賓館、影劇院、餐飲娛樂等獨立大型建築

清華同方超低環溫熱泵的高溫噴氣增焓技術的應用    高溫噴氣增焓壓縮機、高效過冷器及電子膨脹閥形成的經濟器、高效換熱器共同構成瞭清華同方超低環溫熱泵的.高效節能噴氣增焓系統！當環境溫度= -20 ℃，水溫60 ℃時，理論製熱量

Qc=15.2KW,理論能效比COP=Qc/(WHS+WLS)=15.2/(3.5+3.1)=2.303(實測製熱量=9.81，cop=1.88)

什麼是噴氣增焓技術：噴氣增焓系統，是由噴氣增焓壓縮機、噴氣增焓技術、高效過冷卻器組成的新型系統，這三個技術的組合可提供高效的性能。這是一個有機的整體，即高效的噴氣增焓壓縮機、

高效過冷卻器及電子膨脹閥形成的經濟器、高效換熱器共同構成瞭高效節能的噴氣系統。

 噴氣增焓壓縮機是采用兩級節流中間噴氣技術，采用閃蒸器進行氣液分離，實現增焓效果。它通過中低壓時邊壓縮邊噴氣混合冷卻，然後高壓時正常壓縮，提高壓縮機排氣量，達到低溫環境下提升

製熱能力的目的。噴氣增焓壓縮機是谷輪提出，廣泛用在渦旋式壓縮機上，2013年應美芝突破瞭結構的限製，噴氣增焓也應用在旋轉式壓縮機上。
   高效過冷卻器在整個系統中也起到瞭關鍵性的作用，一方麵對主循環回路冷媒進行節流前過冷，增大焓差；另一方麵，對輔助回路（這路冷媒將由壓縮機中部導入直接參與壓縮）中經過電子膨脹閥

降壓後的低壓低溫冷媒進行適當的預熱，以達到合適的中壓，提供給壓縮機進行二次壓縮。



噴氣增焓技術特點：

1    節能高效：所有型號製冷平均能效比為3.58，所有型號製熱平均能效比為4.32，所有型號冷熱平均能效比為3.95，是業界最高水平。這是因為采用瞭先進的技術——噴氣增焓系

      統、高效換熱器技術、高效的風扇電機、優化的風罩設計等技術。 在製冷和製熱時的運行費用大大降低。
2   嚴寒下性能躍升 安全可靠：噴氣增焓系列產品實現瞭-25℃～29℃內製熱運轉，通過噴氣增焓增大瞭壓縮機在嚴寒下的製熱能力，-15℃下製熱能力提高近20%-50%，引領多聯機進入“強冷熱”時

    代。  當室外溫度很低時，室外機熱交換能力下降，壓縮機正常回氣口的回氣量減少，壓縮機功率降低，不能發揮最好效果。但通過中間壓力回氣噴射口補充製冷氣體，從而增加壓縮機排氣量，室內

     機熱交換器製熱的循環製冷劑量增加，實現製熱量增加。因此更加適用於寒冷地區在- 20℃ 時的正常工作，保證瞭嚴寒地區冬季的供暖需求。與集中供暖系統按時段供熱不同，24小時持續供暖能

保證室內溫暖如春。先進的控製系統確保室內溫度控製在+/- 0.5℃。基於數位渦旋壓縮機技術的可靠平臺，使得壓縮機的故障率小於 0.005%，確保瞭全年的可靠運行。整個系統無需熱水管道, 不會

    發生水損事故。 3   控製簡捷 功能強大：多臺主機組合成多種模塊，通過計算機實現參數設定、空調狀態查詢等功能，達到降低行費用，實現空調自動管理，讓控製更加簡單。
4  健康環保：系統運行時不需要對電源頻率進行改變，壓縮機隻是簡單的負載和卸載的機械運動，不會產生乾擾性電磁波造成電源污染及輻射污染而影響其他設備正常運作，不會對人體產生電磁輻

    射，而變頻空調在頻率轉換過程中產生的高次諧波，無論對人體還是對精密機器都是非常有害的。並且使用環保冷媒R407c，R407c是替代R22的較為合適的環保製冷劑，不會破壞臭氧層，符合國

    際公約《蒙特利爾議定書》。
5  靈活美觀：按需供暖，不受采暖季節的限製。按照實際的供暖情況產生費用，計費合理。直接采用中央空調系統，無需接城市管網或設立鍋爐房，節省瞭其他設備的投資。與采用輔助電加熱器的空

    調系統相比, 無需增加電氣容量。安裝便捷，與傢庭裝飾渾然一體，營造舒適美觀的傢居及辦公環境。無需專業的日常維護，省心省力。

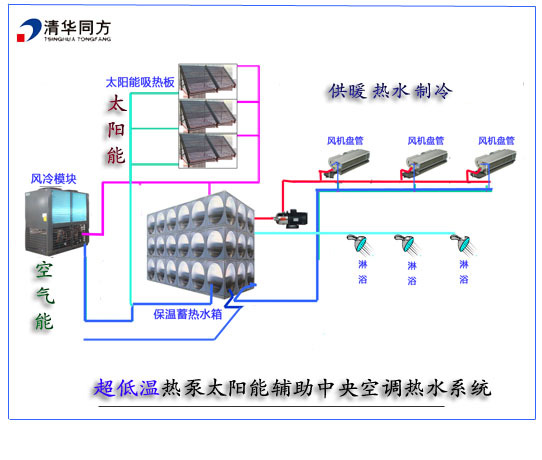

安裝實例：北京密雲司馬臺；組合方式：低溫空氣源熱泵+太陽能蓄熱+地暖散熱器

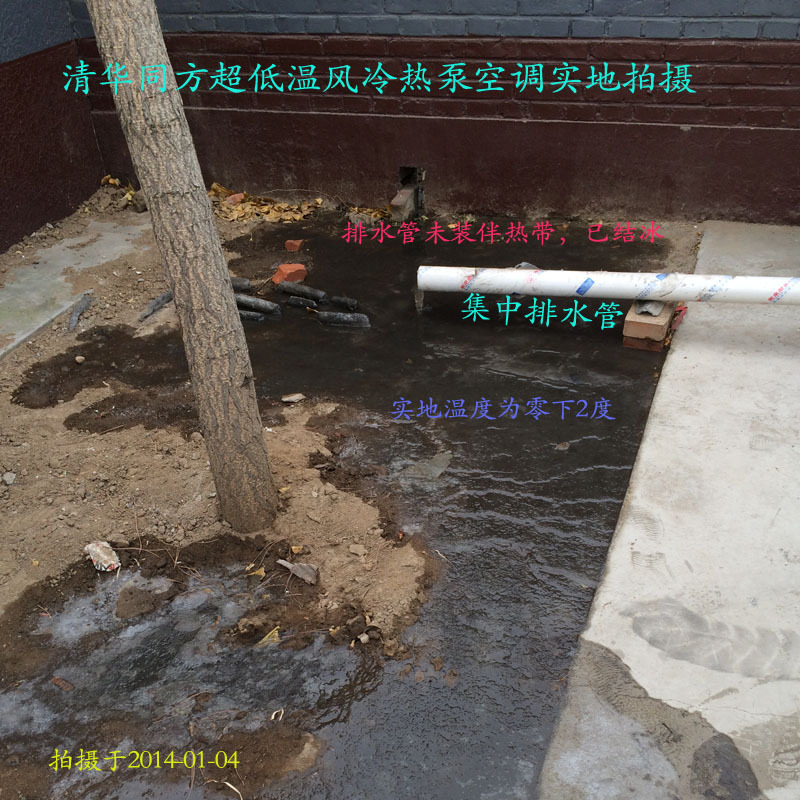

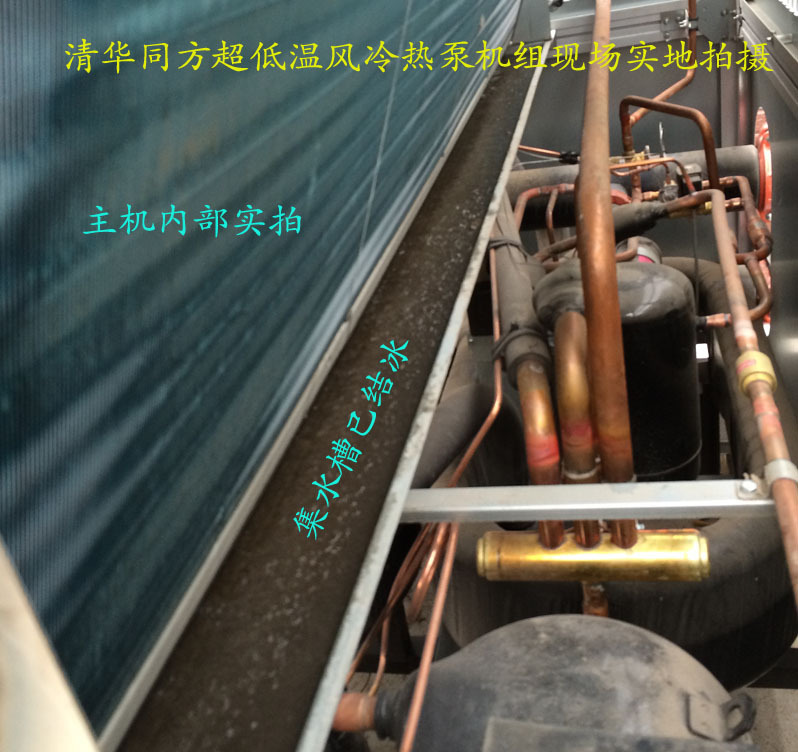

低溫熱泵安裝實例：北京昌平遠郊某培訓中心



建築麵積：4000平米，



設計製熱量：420KW,



設計機組數量：6臺；



機組類型：清華同方超低溫空氣源熱泵機組模塊；單模塊容量：62KW;



末端負荷類型：地暖散熱器；



測試日期：201401-04；



測試當日氣溫：零下2度；



實測效果：良好；
