1. 雙時段設計，可使用分段供電的太陽能系統。
2. 12V/24V系統電壓自動識別。
3. LED數字顯示和單按鍵操作，使用簡單快捷。
4. 改進三段式充電算法，每周對蓄電池進行一次均衡充電，有效的防止蓄電池不均衡和硫化現象，提高蓄電池使用壽命。
5. 五種負載工作模式,方便使用在各種路燈及監控設備上。
6. 工業級別設計，能在各種惡劣環境下使用。
7. 參數設置掉電保存功能，無需重復設置，使用方便快捷。
8. 各種狀態指示。
9. 具有過充、過放、過載保護以及電子短路保護與防反接保護。
10. TVS防雷保護。

二、安裝指導和註意事項

1. 控製器安裝要牢靠，尺寸如下：

外形尺寸：124.7×69.4×34.0(mm)

安裝尺寸：112.4×54(mm)

安裝孔徑：3.6(mm)

1. LS-LR系列控製器可以在12V或24V系統電壓下工作，使用時請先接蓄電池，控製器會自動識別蓄電池電壓後開始工作。如果是12V系統數位管顯示“12”；如果是24V系統數位管將顯示“24”。
2. 第一步連接蓄電池：如果連接正確，控製器指示燈會閃爍，否則，請檢查連接是否正確。
3. 第二步連接太陽能板極：如果有陽光，太陽能板指示燈會亮，否則，請檢查連接是否正確。
4. 第三步連接負載極：將負載連接線接入控製器負載輸出端，電流不能超過控製器額定電流。
5. 控製器在上電時會識別蓄電池電壓，使用時請先接蓄電池，並保證連接可靠。
6. 控製器在運行期間會發熱，建議安裝在通風散熱的環境中。
7. 控製器會測試環境溫度對蓄電池充電進行補償，盡量將蓄電池和控製器放在同一環境內。
8. 選擇容量足夠的電纜線連接，避免線路上的損耗過大，控製器產生誤判斷。
9. 控製器內部為共正極設計，如果需要接地，請將正極接地。
10. 蓄電池經常被充滿是非常重要的，至少每月被充滿一次，否則蓄電池將遭受永久損壞。隻有當進入蓄電池的能量多於負載使用的能量時，蓄電池才能被充滿。用戶在配置系統時，請牢記這一點。

三、模式介紹與設置表

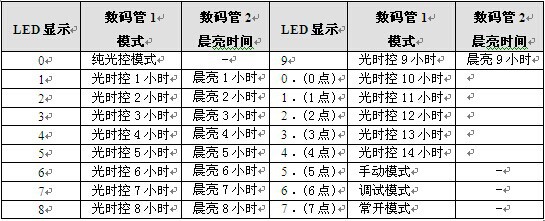

LS-LR系列控製器具有5種工作模式，設置表格如下圖所示。

1.純光控 （0）：當沒有陽光時，光強降至啟動點，控製器延時10分鐘確認啟動信號後，根據設置參數開通負載，負載開始工作；當有陽光時，光強升到啟動點，控製器延時10分鐘確認關閉信號後關閉輸出，負載停止工作。

2.光控+時控 （1～4﹒）：啟動過程與純光控相同，當負載工作到設定時間就自動關閉，設置時間1～14小時。同時可設置晨亮時間，晨亮時間隻在光時控模式下起作用。

3.手動模式 （5﹒）：該模式下用戶可以通過按鍵控製負載的打開與關閉，而不管是否在白天或是晚上。此模式用於一些特殊負載的場合或是調試時使用。

4.調試模式 （6﹒）：用於系統調試時使用，有光信號時即關閉負載，無光信號開通負載，方便安裝調試時檢查系統安裝的正確性。

5.常開模式（7﹒）：上電負載一直保持輸出狀態，此模式適合需要24小時供電的負載。

四、設置方法：

模式設置：按鍵按下持續3s以上數位管1開始閃爍，系統進入調節模式，松開按鍵，每按一次按鍵，數位管1會換一個數字，直到數位管顯示的數字對上用戶從表中所選模式對應的數字為止，等數位管停止閃爍或是再次按下按鍵3s以上即完成設置。

晨亮時間設置：設置模式後，在數位管1閃爍時候，再長按一次按鍵，數位管1停止閃爍，數位管2開始閃爍，此時短按鍵即可調節晨亮時間，等數位管停止閃爍或是再次按下按鍵3s以上即完成設置。初次使用，晨亮時間可能不準，等3～4天控製器完成自學習後恢復正常。

五、安全建議

1. 在連接24V系統時，電池板端電壓可能超過人體安全電壓，需要操作時，註意使用絕緣工

具，並保證雙手乾燥。

1. 蓄電池接反時，控製器不會損壞，但是負載端會有負電壓輸出，這個電壓有可能損壞您的

負載設備，使用時請避免此情況發生。

1. 在24V系統中，如果蓄電池或太陽能電池板一端反接很有可能損壞控製器。
2. 蓄電池存儲有大量能量，在任何情況下一定不要讓蓄電池短路，我們建議在蓄電池上串接

保險絲。

1. 蓄電池可能產生可燃氣體，請遠離火花。
2. 請保證兒童遠離蓄電池和控製器。
3. 請遵守蓄電池生產商的安全建議。

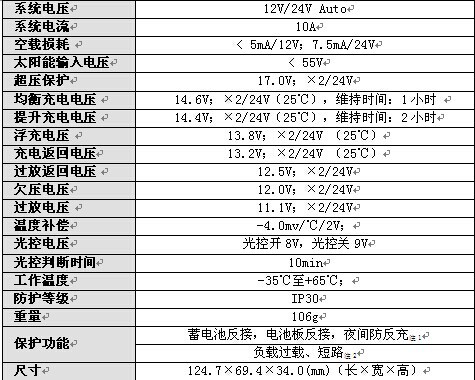

六、參數說明

註1：蓄電池反接後，控製器不會損壞，但是負載端有負電壓輸出，有可能會損壞負載。

註2：過載延時保護，保護時間與使用環境溫度有關系，短路情況立即保護。
