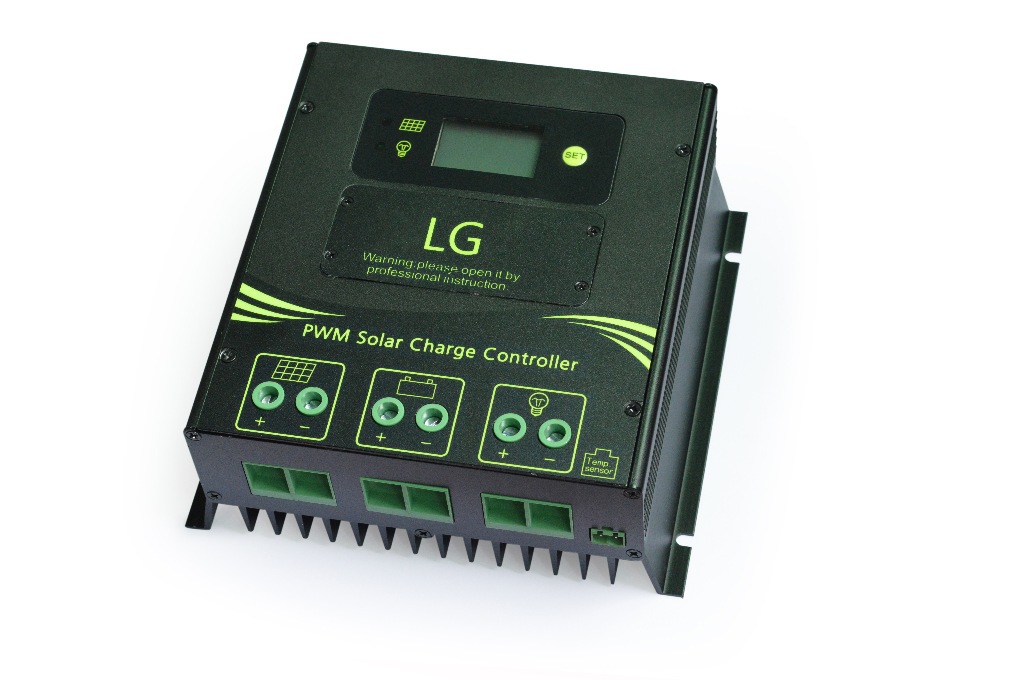

| 名稱 | 太陽能控製器 | 產品用途 | 傢用離網大功率控製器 |
主要特點
1、本控製器采用共負極設計。
2、本控製器配備液晶顯示模塊，能顯示系統工作狀態和參數。
3、充電和放電等控製參數可調。
4、蓄電池電壓低於重入提升充電電壓，自動進入提升充電。
5、雙溫度傳感器設計，內部溫度傳感器檢測控製器內部溫度，外部獨立溫度傳感器用於檢測蓄電池溫度，使得溫度補償更加精確。
6、控製器能計算出當天充電和放電的安時數，使用戶更方便對控製器及整個系統的評估。
7、具有充電電流過載保護功能，當超過額定電流後會減少充電電流以達到保護充電回路的作用。
8、每30天進行一次均衡充電，防止蓄電池硫化。
9、采用工業級芯片和精密元器件，能在寒冷、高溫、潮濕環境下運行。
10、充電回路采用雙 MOS 串聯式控製回路，充電采用 PWM 模糊控製，使充電效率大幅提高。
11、設置的參數具有掉電保存功能，掉電後不丟失，系統工作更可靠。
12、三種負載工作模式：純光控、光控+定時、常開模式。
技術參數
參數名稱 | 參數值 | 參數可調 | 默認值 |
系統電壓 | 12V/24V/36V/48V | R | 48V |
額定充電電流 | 60A |
|
|
額定放電電流 | 60A |
|
|
空載損耗 | ＜25Ma/24V ＜20Ma/48V |
|
|
充電回路壓降 | 不大於0.5V |
|
|
放電回路壓降 | 不大於0.5V |
|
|
太陽能輸入電壓 | ＜140V |
|
|
重入提升充電電壓 | 13.2V;×2/24V; ×3/36V; ×4/48V |
|
|
超壓保護 | 17.0V;×2/24V; ×3/36V; ×4/48V |
|
|
充電限製電壓 | 15.5V;×2/24V; ×3/36V; ×4/48V |
|
|
均衡充電電壓 | 提升充電電壓+0.5V |
|
|
均衡充電間隔 | 30天 |
|
|
提升電壓 | 14.8V、14.6V、14.4V、14.2V、14.0V |
R |
14.4V |
浮充電壓 | 13.8V、13.6V、13.4V、13.2V、13.0V |
R |
13.8V |
過放電壓 | 12.0V、11.8V、11.5V、11.0V、10.5V |
R |
11.0V |
過放返回電壓 | 13.5V、13.0V、12.8V、12.5V、12.2V |
R |
12.5V |
欠壓電壓 | 過放電壓+0.5V |
|
|
均衡充電時間 | 1H |
|
|
提升充電時間 | 1H-5H | R | 2H |
溫度補償 | -3.0mv/℃/2V |
|
|
光控點電壓 | 5V ×2/24V; ×3/36V; ×4/48V |
|
|
光控延時 | 10min |
|
|
控製器過溫保護 | >90℃ |
|
|
蓄電池過溫保護 | >55℃ |
|
|
工作溫度 | -35℃至+85℃ |
|
|
控製方式 | 充電：PWM 脈寬調製； |
|
|
液晶背光自動熄滅時間 | 30S |
|
|
液晶參數自動跳轉時間 | 3S |
|
|
Led點陣熄滅時間 | 25S |
|
|
重量 | 1.28kg |
|
|
外觀尺寸 | 180.7×170.0×72.0(mm) |
|
|
安裝尺寸 | 173.7×125(mm) |
|
|
