這是一款最大功率點智能跟蹤（MPPT）太陽能充放電控製器，比PWM控製器充電效率提高瞭30%~60%，其具有系統自動識別、PV寬電壓范圍輸入、可為多種蓄電池充電、智能控製放電模式，RS232通訊等優點，是目前最高端的MPPT太陽能充放電控製器。
產品特點：
1、充電運算模式為MPPT；轉換效率高達99%，可比使用傳統的控製器節約30%～60%太陽能電池板；
2、高效率MPPT運算方案，並采用TI28035芯片，使太陽能板利用率為99%；
3、智能設計，可在線升級，客戶享受終生升級服務；
4、產品符合滿足2002/95/EC環保要求，沒有鎘、氫化物和氟化物等；
5、采用的元器件均為品牌，耐高溫不低於105℃，理論設計壽命10年；
6、充電方式：三階充（恒流、恒壓、浮充）；
7、12V/24V/48V/96V 系統自動識別，方便客戶使用；
8、太陽能板輸入的工作電壓范圍大，12V/24V/48V系統最大為DC150V；96V系統最大DC輸入電壓為300V；
9、客戶可自行選擇為4類常用電池（密封鉛酸電瓶，排放式電瓶，膠體電瓶，鎳鎘電瓶）充電，並且可以自定義為其它種類的電池充電；
10、LCD和LED顯示各種參數，如型號，PV輸入電壓，電池類型，電池電壓，充電電流，充電功率，工作狀態等；還可為客戶加公司名稱、網址等；
11、RS232通訊，可提供通訊協議，方便客戶統一集成管理；
12、提供專業的11國語言上位機軟件，顯示瞭系統的整個工作狀況和工作參數；
13、可擴展局域網遠程控製；

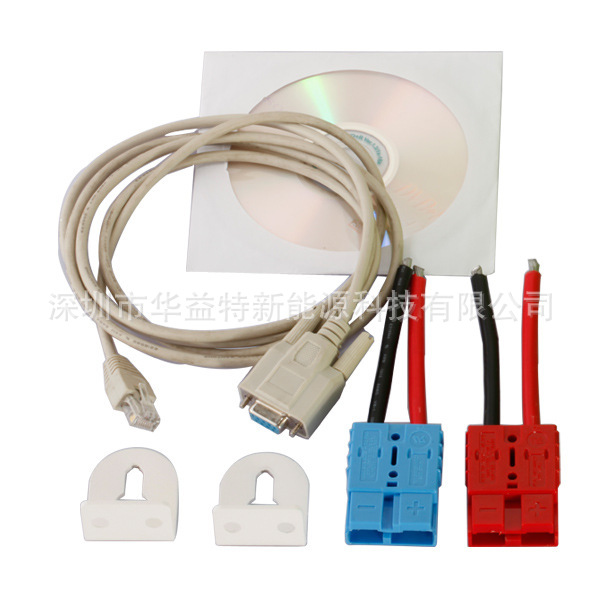

14、整機配套：整機+光盤（上微機軟件）+通訊線+說明書+安德森端子；
15、產品通過CE,ROHS,FCC,PSE認證；可配合客戶通過各項認證。
16、正常保修期二年，並且可提供3～10年延長保修服務；
產品參數:
MPPT控製器型號：HET-HDL1 DC12V/24V/48V/96V系列 | 20A | 30A | |
充電模式 | MPPT自動最大功率點跟蹤 | ||
充電方式 | 三階段：恒流（MPPT），恒壓，浮充 | ||
系統類型 | DC12V/24V/48V/96V | 自動識別 | |
系統識別電壓 | 12V系統 | DC9V～DC15V | |
24V系統 | DC18V～DC30V | ||
48V系統 | DC36V～DC60V | ||
96V系統 | DC72V～DC120V | ||
軟啟動時間 | 12V/24V/48V/96V系統 | ≤10S | |
動態響應恢復時間 | 12V/24V/48V/96V系統 | 500us | |
整機效率 | 12V/24V/48V/96V系統 | ≥96.5%,≤99% | |
光伏組件利用率 | 12V/24V/48V/96V系統 | ≥99% | |
輸入特性 | |||
MPPT工作電壓及范圍 | 12V系統 | DC18V～DC150V | |
24V系統 | DC34～DC150V | ||
48V系統 | DC65～DC150V | ||
96V系統 | DC125～DC300V | ||
輸入低壓保護點 | 12V系統 | DC16V | |
24V系統 | DC30V | ||
48V系統 | DC60V | ||
96V系統 | DC120V | ||
輸入低壓恢復點 | 12V系統 | DC22V | |
24V系統 | DC34V | ||
48V系統 | DC65V | ||
96V系統 | DC125V | ||
最高極限輸入電壓 | 12V/24V/48V系統 | DC160V | |
96V系統 | DC300V | ||
輸入過壓保護點 | 12V/24V/48V系統 | DC150 | |
96V系統 | DC300V | ||
輸入過壓恢復點 | 12V/24V/48V系統 | DC145V | |
96V系統 | DC295V | ||
最大太陽能板輸入功率 | 12V系統 | 280W | 450W |
24V系統 | 560W | 850W | |
48V系統 | 1120W | 1700W | |
96V系統 | 2240W | 3400W | |
輸出特性 | |||
| 12V/24V/48V/96V系統 | 密封鉛酸電池，排放式電池， | |
恒壓電壓 | 12V/24V/48V/96V系統 | 請參考電池類型的充電電壓參數表 | |
浮充電壓 | 12V/24V/48V/96V系統 | ||
過充保護電壓 | 12V系統 | 14.6V | |
24V系統 | 29.2V | ||
48V系統 | 58.4V | ||
96V系統 | 116.8V | ||
輸出額定電流 | 12V/24V/48V/96V系統 | 20A | 30A |
限流保護 | 12V/24V/48V/96V系統 | 25A | 35A |
溫度系數 | 12V/24V/48V/96V系統 | ±0.02%/℃ | |
溫度自動補償 | 12V/24V/48V/96V系統 | 14.2V-（最高溫度-25℃）*0.3 | |
輸出電壓紋波峰-峰值 | 12V/24V/48V/96V系統 | 200mV | |
輸出穩壓精度 | 12V/24V/48V/96V系統 | ≤±1.5% | |
顯示 | |||
LCD顯示 | 輸入，輸出參數及輸出 | ||
LED顯示 | 三個指示燈：故障指示燈，充電指示燈，電源指示燈 | ||
PC上微機（通信端口） | RS232（配套）或 | ||
保護功能 | |||
輸入低壓保護 | 參見輸入特性 | ||
輸入高壓保護 | 參見輸入特性 | ||
輸入極性反接保護 | 有 | ||
輸出過壓保護 | 參見輸出特性 | ||
輸出極性反接保護 | 有 | ||
短路保護 | 可長期短路，短路故障消除後可自恢復 | ||
溫度保護 | 95攝氏度 | ||
溫升保護 | 85℃以上，減少功率輸出，每度減少3A | ||
其它參數 | |||
音響噪聲 | ≤40dB | ||
散熱方式 | 強迫風冷，風扇轉速由溫度調節，內部溫度較低時，風扇緩慢運轉或停轉；控製器停止工作時，風扇停止運轉; | ||
元器件 | 進口材料，符合歐盟標準，所有溫度選擇的電解電容額定溫度不低於105℃ | ||
氣味 | 不產生異味和有害健康的氣味 | ||
環保要求 | 滿足2002/95/EC； | ||
屬性 | |||
尺寸DxWxH(mm) | 270*185*90 | ||
凈重(kg) | 3 | ||
毛重(kg) | 4 | ||
安全等級 | CE、PSE、FCC、EMC | ||
電磁兼容性 | EN61000 | ||
機械防護類型 | IP21 | ||
環境要求 | |||
濕度 | 0～90%RH (不會結露) | ||
海拔高度 | 0～3000m | ||
環境溫度 | -20℃～+40℃ | ||
儲存溫度 | -40℃～+75℃ | ||
大氣壓力 | 70～106kPa | ||
備註：
1、以上為本公司的標準參數，如有改動恕不通知；
2、我司可為客戶定製36V/72V 等非常規MPPT控製器，提供OEM和ODM服務 ；
