| 名稱 | MPPT太陽能控製器 | 產品用途 | 控製太陽能充放電電流電壓 | 品牌 | 華益特 |
產品介紹
這是一款最大功率點智能跟蹤（MPPT）太陽能充放電控製器，比傳統的控製器充電效率提高瞭30%~60%，其具有系統自動識別、PV寬電壓范圍輸入、可為多種蓄電池充電、智能控製放電模式，RS232或LAN通訊等優點，是目前最高端的MPPT太陽能充放電控製器。
產品特點
1、充電模式為MPPT；轉換效率高達99%，可比傳統的控製器節約30%~60%太陽能電池板；
2、12V/24V/48V系統自動識別，方便客戶使用；
3、PV寬電壓范圍輸入，最大為DC150V；
4、可以無限並機；
5、記憶功能，保存功能設置，日期，時間,發電量等；
6、充電方式：三階充（恒流、恒壓、浮充），有效瞭延長瞭蓄電池的壽命；
7、放電模式有常開模式，常關模式，雙時段控製開關模式，陽光控製開關模式，陽光控製開+延時關模式等；
8、客戶可自行選擇為4類常用電池（密封鉛酸電瓶，排放式電瓶，膠體電瓶，鎳鎘電瓶）充電，並且可自定義為其它種類的電池充電，如鋰電池等；
9、LCD和LED顯示各種參數，如型號，PV輸入電壓，電池類型，充電電壓，充電電流，充電功率，工作狀態等；還可為OEM客戶加公司名稱、網址、LOGO等；
10、RS232和LAN通訊，IP和網關地址可自行設置滿足全球區域使用，並可提供通訊協議，方便客戶統一集成管理；
11、提供專業的11國語言上位機軟件，可顯示和設置充放電系統的整個工作狀況和工作參數；
12、智能設計，可在線升級，客戶享受終生升級服務；
13、采用的元器件均為品牌，耐高溫不低於105℃，理論設計壽命10年；
14、產品符合滿足2002/95/EC環保要求，沒有鎘、氫化物和氟化物等；
15、產品通過CE,ROHS,FCC,PSE認證；可配合客戶通過各項認證；
16、正常保修期二年，並且可提供3~10年延長保修服務；
產品參數
MPPT控製器型號： HET-HDL2-DC12V/24V/48V-系列 | 20A | 25A | 30A | |
充電模式 | MPPT自動最大功率點跟蹤 | |||
放電模式 | 智能控製輸出 | |||
系統類型 | 12V/24V/48V系統 | 自動識別 | ||
軟啟動時間 | 12V/24V/48V系統 | ≤10S（全自動） | ||
動態響應恢復時間 | 12V/24V/48V系統 | 500us | ||
整機效率 | 12V/24V/48V系統 | ≥96.5%,≤99% | ||
光伏組件利用率 | 12V/24V/48V系統 | ≥99% | ||
PV輸入特性 | ||||
MPPT工作電壓及范圍 | 12V系統 | DC18V~DC150V | ||
24V系統 | DC34~DC150V | |||
48V系統 | DC65~DC150V | |||
輸入低壓保護點 | 12V系統 | DC16V | ||
24V系統 | DC30V | |||
48V系統 | DC60V | |||
輸入低壓恢復點 | 12V系統 | DC22V | ||
24V系統 | DC34V | |||
48V系統 | DC65V | |||
最高極限輸入電壓 | 12V/24V/48V系統 | DC160V | ||
輸入過壓保護點 | 12V/24V/48V系統 | DC150 | ||
輸入過壓恢復點 | 12V/24V/48V系統 | DC145V | ||
最大太陽能板輸入功率 | 12V系統 | 286W | 357W | 429W |
24V系統 | 572W | 715W | 858W | |
48V系統 | 1144W | 1430W | 1716W | |
充電特性 | ||||
| 12V/24V/48V系統 | 密封鉛酸電池，排放式電池 | ||
特殊蓄電池的類型 | 主充電壓 | 客戶可自行設置；以12V蓄電池為單位設置，單節主充電壓和浮充電壓可設范圍在DC10V~DC15之間； | ||
浮充電壓 | ||||
蓄電池類型設置方式 | 12V/24V/48V系統 | 控製器或上位機 | ||
充電方式 | 12V/24V/48V系統 | 三階段：恒流CC，恒壓CV，浮充CF | ||
輸出額定電流 | 12V/24V/48V系統 | 20A | 25A | 30A |
限流保護 | 12V/24V/48V系統 | 25A | 30A | 35A |
溫度系數 | 12V/24V/48V系統 | ±0.02%/℃ | ||
溫度自動補償 | 12V/24V/48V系統 | 14.2V-（最高溫度-25℃）*0.3 | ||
輸出電壓紋波峰-峰值 | 12V/24V/48V系統 | 200mV | ||
輸出穩壓精度 | 12V/24V/48V系統 | ≤±1.5% | ||
輸出特性（放電特性） | ||||
設置放電控製方式 | 控製器或上位機 | |||
雙時段控製開關模式 | 12V/24V/48V系統 | 早上開，早上關；晚上開，晚上關 | ||
常開，常關控製模式 | 12V/24V/48V系統 | 常開或常關 | ||
PV電壓控製開關模式 | 12V/24V/48V系統 | PV電壓開，PV電壓關 | ||
PV電壓和延時 控製開關模式 | 12V/24V/48V系統 | PV電壓開，延時關 | ||
放電電壓保護 | 12V/24V/48V系統 | 低於設置電壓停止輸出（註：以單節電壓設置） | ||
通訊特性 | ||||
RS232通訊 | 12V/24V/48V系統 | 通過選擇上位機連接方式，自動連接 | ||
LAN通訊 | 12V/24V/48V系統 | 通過機器或者上位機設置IP和網關地址 | ||
顯示 | ||||
LCD顯示 | 系統參數，PV輸入電壓，充電電壓，充電電流，放電模式等（詳見LCD顯示說明） | |||
LED顯示 | 三個指示燈： 故障指示燈，充電指示燈，放電指示燈 | |||
保護功能 | ||||
輸入低壓保護 | 參見輸入特性 | |||
輸入高壓保護 | 參見輸入特性 | |||
輸入極性反接保護 | 有 | |||
輸出過壓保護 | 參見輸出特性 | |||
輸出極性反接保護 | 有 | |||
溫度保護 | 95攝氏度 | |||
溫升保護 | 85℃以上，減少功率輸出，每度減少3A | |||
其它參數 | ||||
音響噪聲 | ≤40dB | |||
散熱方式 | 強迫風冷，風扇轉速由溫度調節，內部溫度較低時，風扇緩慢運轉或停轉；控製器停止工作時，風扇停止運轉;或散熱片40°啟動，35°停止工作 | |||
元器件 | 進口材料，符合歐盟標準，所有溫度選擇的電解電容額定溫度不低於105℃ | |||
氣味 | 不產生異味和有害健康的氣味 | |||
環保要求 | 滿足2002/95/EC； | |||
屬性 | ||||
尺寸DxWxH(mm) | 220+1*165*70 | |||
包裝尺寸(mm) | 270*205*110 | |||
凈重(kg) | 2 | |||
毛重(kg) | 2.5 | |||
顏色 | 藍色綠色(可選) | |||
安全等級 | CE、PSE、FCC、EMC | |||
電磁兼容性 | EN61000 | |||
機械防護類型 | IP21 | |||
環境要求 | ||||
濕度 | 0~90%RH (不會結露) | |||
海拔高度 | 0~3000m | |||
環境溫度 | -20℃~ +40℃ | |||
儲存溫度 | -40℃~ +75℃ | |||
大氣壓力 | 70~106kPa | |||
備註：
1、以上為本公司的標準參數，如有改動恕不通知；
2、我司可為客戶定製36V/72V/96V等非常規MPPT控製器，提供OEM和ODM服務；

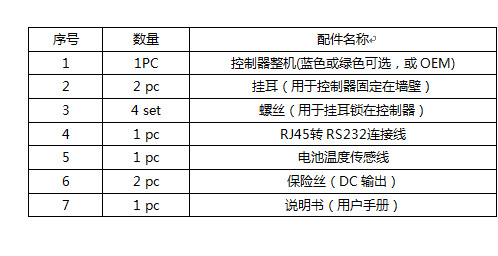

產品配套
