一、概述

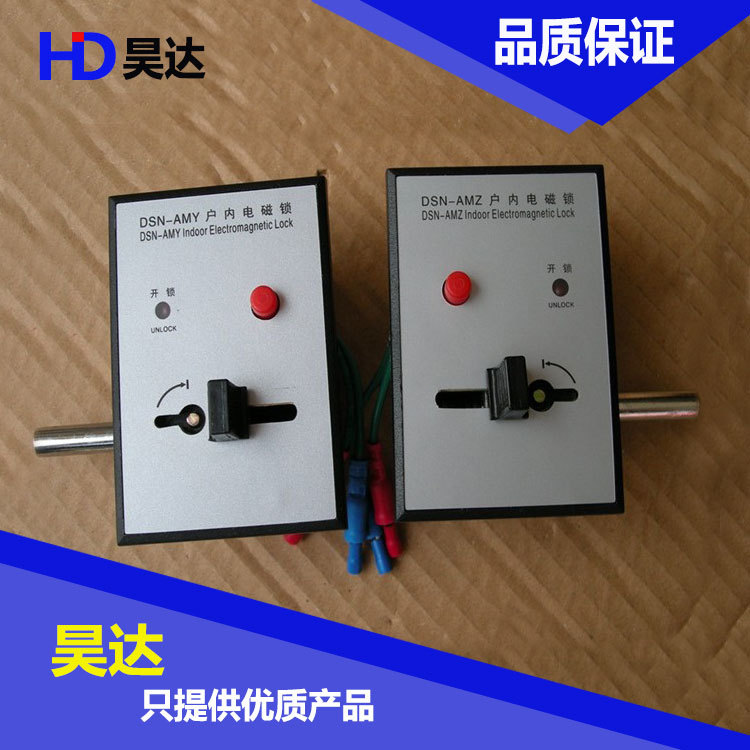

DSN-Z DSN-Y型系列戶內電磁鎖是一種防止高壓開關設備電器誤操作的電控機構聯鎖裝置。主要適用於戶內高壓開關設備的前後櫃門、隔離開關、斷路器、接地線等需要閉鎖部位實現聯鎖，防止誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。另外，為適應綜合自動化變電站的需要，該系列電磁鎖亦增加瞭鎖內輔助接點。能在鎖具的合分位置給用戶提供一對相應的開關接點，便於用戶鎖具相互聯鎖及綜合自動化采樣，避免瞭走空和，是現代化變電站設備理想的閉鎖裝置。專利產品“電控鎖”解決瞭綜合自動化變電站中機械程序鎖鑰匙無法進行控製管理的缺陷。
二、主要技術參數
1、工作電壓交直流220V，110V
2、輔助接點：電流≤3A
電流≤6A（斷路器閉鎖）
3、使用環境a、溫度：上??+40℃
下限-25℃-----10℃
b、濕度：日平均值不大於95%
月平均值不大於90%
三、用途與使用范圍
本產品是一種防止高壓開關設備電氣誤操作的電控機構聯鎖裝置，主要供高壓開關櫃櫃門及其它需要安全聯鎖的地方實現強製聯鎖，防止誤入帶電間隔和誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。
四、正常工作條件
周圍空氣溫度：上限+40°C,下限：一般地區-10°C,高寒地區-25°C。
海拔高度：安裝地區海拔不高於1000m。
環境濕度：空氣相對濕度日平均不大於95%、月平均值不大於90%。
環境條件：無明顯污穢、無易燃、易爆、化學腐蝕和鹽霧及無經常性劇烈振動場所。

安裝使用說明
電磁門鎖安裝步驟
1.依次卸下麵板安裝螺桿的M5螺母、彈墊、平墊；
2.從櫃門外麵將鎖體的鎖栓側先放入開孔內，然後轉動鎖體使麵板上的安裝螺桿裝入櫃門上開好的?60mm孔內，並使鎖麵板與櫃門板平整；
3.從櫃門內側依次將平墊、彈墊、M5螺母裝上鎖麵板上的M5螺桿，最後擰緊M5螺母。
電磁門鎖使用說明
(1)正常操作步驟
a、撳下按鈕，電源接通，電磁鐵線圈受電動動作，動鐵芯脫離鎖栓擋塊，開鎖指示燈亮，表示允許開鎖。
b、向開鎖方向轉動手柄（左開順時針方向，右開逆時針方向），當轉至極限位置時繼續用力，則鎖栓自動返回到鎖定位置，則可打開櫃門。如果沒有到鎖開位置，則鎖栓自動返回到鎖定位置，滿足自動復位功能，則鎖栓在鎖開位置，需人為地將手柄向開鎖方向轉動，即鎖栓返回到鎖定位置，從而滿足閉鎖狀態。
註：Ａ、Ｂ鎖外形、安裝尺寸相同
(2)操作方法：A、撥支撥鈕B、拉動手柄
(3)手動解鎖步驟：
a、撳下按鈕、電源被閉鎖回路強製切斷，開鎖燈不亮，動鐵芯卡住鎖栓擋塊，將表明不允許開鎖；
b、特殊情況下必須開鎖時，取來解鎖鑰匙，插入解鎖孔內，按麵板標示放向轉動鑰匙90°至“－”即“止位”，將動鐵芯推離鎖栓擋塊；
c、（同正常步驟b步），以滿足“手動解鎖”的功能。
註：解鎖鑰匙的解鎖過程，是將動鐵芯推離鎖栓擋塊，以解除閉鎖狀態的作用，而開鎖必須用撥鈕或手柄來移動鎖栓，達到開鎖目的，因此不能用解鎖鑰匙直接開鎖。
