TBP系列三相組合式過電壓保護器(無間隙型)

一、概述

    三相組合式過電壓保護器（三相組合式避雷器）是用於保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，其特點在限製相地之間過電壓的同時，又對相間過電壓進行有效地限製，這是普通避雷器無法做到的。廣泛應用於保護真空開關，旋轉電機，並聯補償電容器，發電廠，變電站等等，這種組合式保護器已運行瞭十幾年，實踐證明是一種切實可行有效限製相間過電壓的措施，一臺組合式保護器可起到六臺普通避雷器的作用。由於保護器內部采用瞭大容量氧化鋅電阻片作為主要元件，它具有良好的伏安特性和吸收過電壓的能力，對保護設備能提供可靠的保護，深受電力系統的歡迎。

二、執行標準

    本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》，JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》，ZBK49005-90《交流系統用有串聯間隙金屬氧化物避雷器》，JB/T8459-2006《避雷器產品型號編製方法》。

三、結構特點

1.結構新穎獨特，四元件星形接法，技術性能優異，絕緣耐高壓，極大地利用和縮減瞭使用空間；
2.復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污、憎水性好；
3.高壓電纜接線，保證絕緣強度，安裝靈活；
4.體積小，重量輕，節省占地，特別適合在各種開關櫃內安裝（本公司產品設計獨特，即可垂直安裝，也可水平安裝。

四、使用條件

1.海拔高度不大於2000m；
2.環境溫度：-40℃~+40℃；
3.電源頻率：48Hz~65Hz；
4.長期施加在保護器上的工頻電壓不超過保護器的持續運行電壓；
5.最大風速不超過35m/s；
6.地震烈度7度及以下地區。

五、三相組合式過電壓保護器的使用選擇

    三相組合式過電壓保護器分為無間隙型和有串聯間隙型，使用上的區別為：對無間隙型過電壓保護器而言，隻要系統上有過電壓，都能很好的吸收和抑製；而有間隙型過電壓保護器，隻有系統上過電壓的能量達到擊穿過電壓保護器中串聯間隙型而使其放電時，有間隙型過電壓保護器才會動作。
    所以在選型上建議用戶：常規情況下選擇無間隙型過電壓保護器，系統擾動電壓過大或開關頻繁分合的場所選擇有間隙型過電壓保護器為宜。
    為瞭方便客戶的各種使用場合，我公司投入瞭較大的開發力度，開發出多種組合式過電壓保護器及配套機器，供用戶選擇。
    電纜加長訂貨時說明：戶外型不配高壓電纜線，如需訂貨時說明。

六、型號定義

    本產品尚無嚴格的國際定義規則，目前各生產企業，按自己再國傢檢測中心申請的型號，來定義自己的型號，各企業同樣用途茶農型號差別很大。尚未拿到型號認證證書的生產企業，通常參考JB/T8459-1996《避雷器產品型號編製方法》的總體規定進行擴展定義。

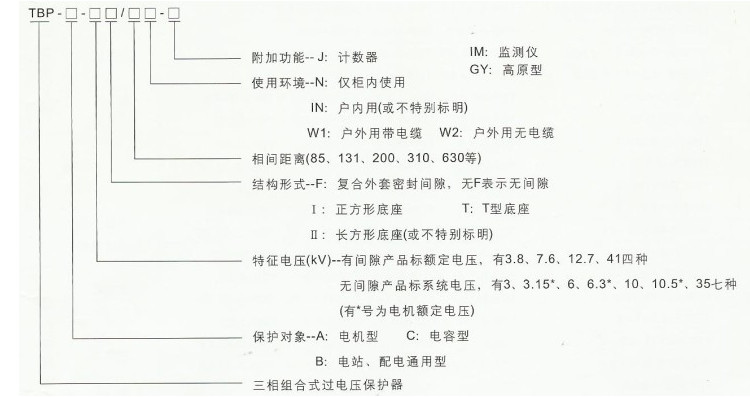

    我公司產品的國傢認證型號為TBP，其型號定義如下：

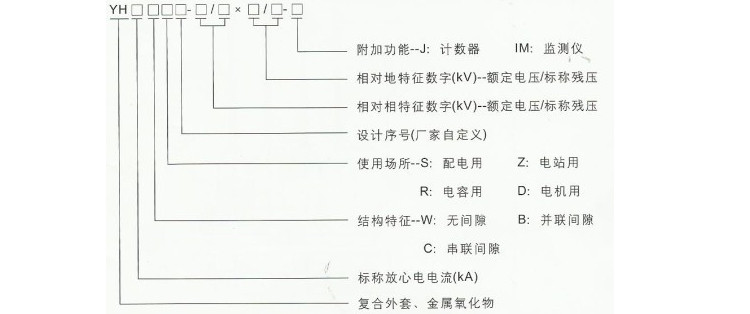

    同時改產品也可按JB/T8459-2006《避雷器產品型號編製方法》的編製原則進行擴展定義，具體型號定義如下：

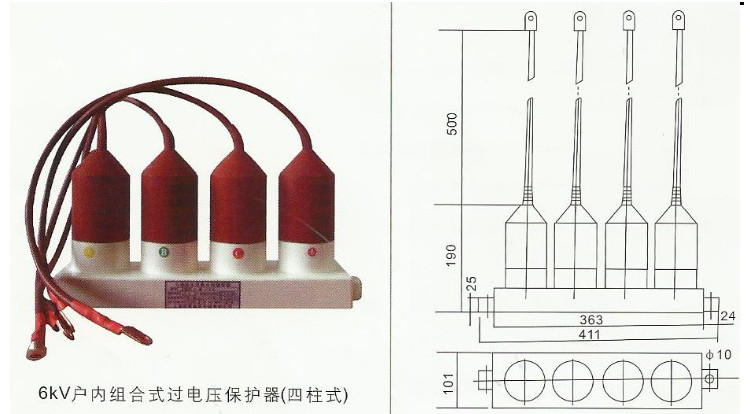

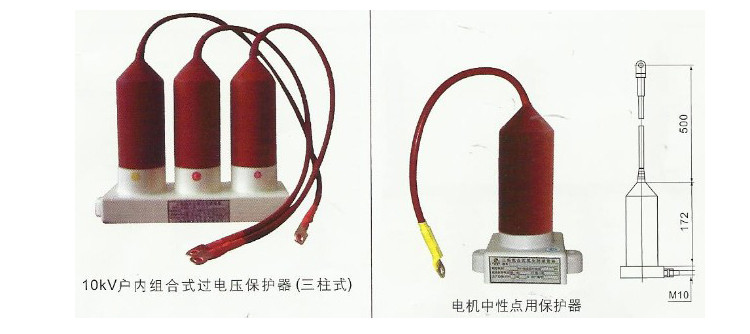

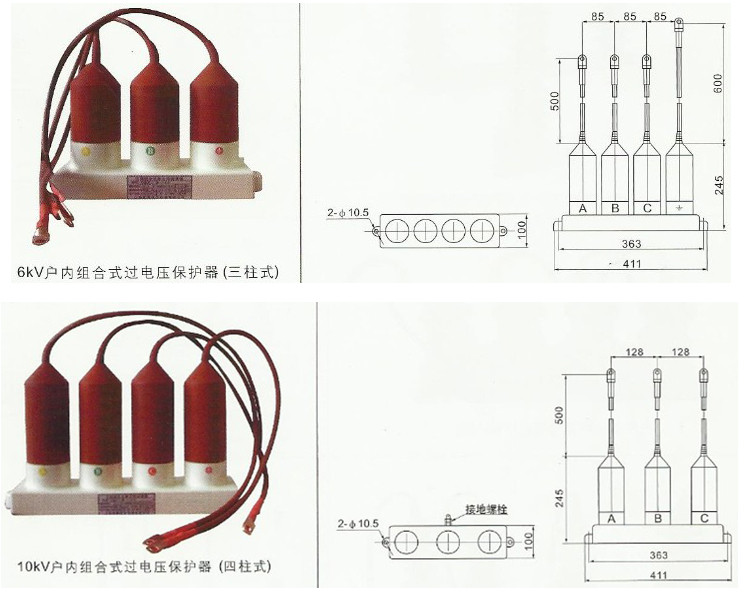

七、外形尺寸圖

八、無間隙型過電壓保護器技術參數
