1 概述
ARCM剩餘電流式電氣火災監控裝置安裝在0.4kV低壓配電系統中,用於檢測TN-C-S、TN-S及局部TT系統中的剩餘電流、溫度等有關電氣火災隱患產生的電氣參數,當被保護線路中監控裝置參數超過報警設定值時,能發生報警和控製信號,以便消除剩餘電流引起的電氣火災隱患。產品采用RS485總線進行通訊,可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統,可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。
適用於智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國傢重點消防單位以及石油化工、文教衛生、金融、電信等領域,符合GB 14287.2-2005《電氣火災監控系統第2部分:剩餘電流式電氣火災監控探測器》及GB 13955-2005《剩餘電流動作保護裝置的安裝和運行》的標準。
2 適用環境
工作溫度:-10℃~+55℃
儲存溫度:-20℃~+70℃
相對濕度:≤95%不結露
海拔高度:≤2500m
污染等級:Ⅲ級,安裝類別:Ⅲ級
3 產品選型一覽表
4 產品介紹

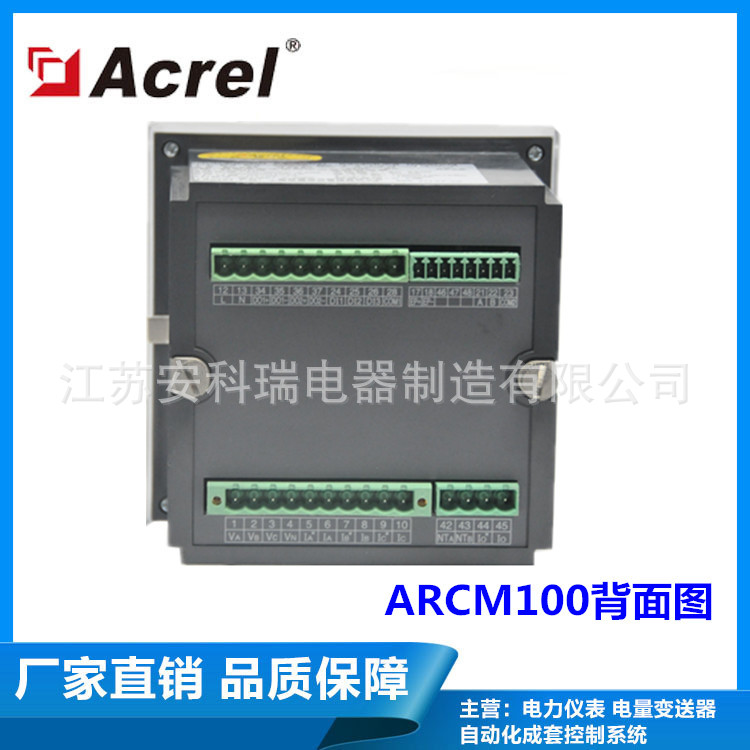

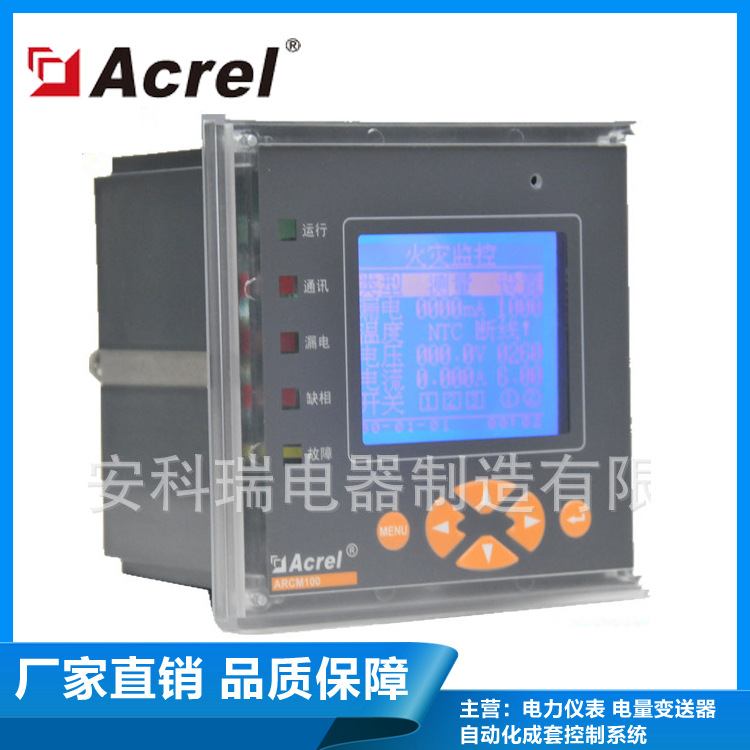

4.1 ARCM100-Z監控探測器
4.1.1 功能
● 具有剩餘電流保護、溫度保護、過壓保護、缺相保護、過流保護等多種保護功能;
● 實時地對回路的三相電壓、三相電流、頻率、功率、四象限電能和基波、總諧波電能等電參量進行測量;
● 提供三路開關量輸入功能,可連接消防聯動信號和煙霧報警信號,高可靠性地實現消防系統通過裝置遠程控製,強製切斷故障點電源;
● 繼電器保護輸出:具有報警輸出和脫扣輸出的功能,同時可將開關狀態反饋到消防系統中;
● 采用先進的現場總線通信技術,上位機管理軟件可以實時監控現場的運行狀況,及時發出報警信息;
● 具有事件存儲功能,報警器能夠記錄報警發生的時間、類型、參數和相序,根據報警記錄可以分析現場的用電情況,為消除故障提供依據;
● 實時溫度監控功能,對傳感器進行在線檢測,傳感器斷線、短接都會發出告警信號;
● 掉電保護功能,當監控裝置處於報警狀態時遇到斷電情況,下次上電時仍然會保持斷電前的報警狀態,防止由於斷電、復位等原因導致的報警無效的情況;
● 適用於0.4kV電壓等級TN-C-S、TN-S及局部TT系統。
