1 概述
AFPM系列消防設備電源監控系統能夠對消防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流(過載)等故障信息並報警、記錄的監控系統。此系統具有可靠性、實時性並具有數字化、智能化、網路化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，並集中顯示，從而可以有效避免在火災發生時，消防設備由於電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。
適用於智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國傢重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 28184-2011 《消防設備電源監控系統》及GB 25506-2010 《消防控製室通用技術要求》的標準。
2 適用環境
工作溫度：-10℃~+55℃
儲存溫度：-20℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
污染等級：Ⅲ級，安裝類別：Ⅲ級
3 系統功能
3.1 監控報警
被監控設備電源回路開關狀態
被監控設備電源的工作狀態(電壓、電流及報警狀態信息)
報警響應時間：≤30s
報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動
報警光信號：紅色LED指示燈常亮
3.2 故障報警
監控器與模塊(電壓/電流信號傳感器)之間的連接線斷路、短路
監控器主電源欠壓(≤80%主電源電壓)或過壓(≥110%主電源電壓)
監控器與其分體電源間連接線斷路、短路
當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號
故障報警響應時間：≤100s
故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
故障報警光信號：黃色LED指示燈常亮
故障期間，非故障回路的正常工作不受影響
3.3 控製輸出
對個別或全部被監控設備的報警繼電器進行遠程遙控操作
監控器報警控製輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
監控器控製輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
3.4 自檢
連接檢查：通信線路及分體電源線路的斷路、短路
設備自檢：手動檢查或系統自檢
自檢耗時：≤60s
3.5 報警記錄
記錄10000條相關故障報警信息
報警類型：故障類型、發生時間、故障描述
報警事件查詢：
報警記錄打印：(選配)
3.6 操作分級
日常值班級：可進入軟件界麵查看實時監測情況、消除報警聲音和查詢報警記錄
監控操作級：可操作除針對系統本身的信息維護外的其他操作
系統管理級：可操作系統的任何一個功能模塊
4 AFPM100監控探測器
4.1 工作電源
主電源：AC220V 50Hz(允許85%~110%范圍內變化)
備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
監控器為連接的模塊(電壓/電流信號傳感器)提供DC24V電源
4.2 工作製和傳輸方式
24小時工作製，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km(可通過中繼器延長通訊傳輸距離)。
4.3 主要參數及組成部件
FPM100型消防設備電源狀態監控器為壁掛式安裝方式，其主要功能及組成部件如下：
監控容量：≤128點
顯示方式：320*240點陣液晶
輸入輸出模塊：內置遠程智能I/O模塊
聲光報警模塊：內置喇叭，蜂鳴器，LED指示燈
備用電源：DC24V,10Ah(可選配更大容量電池)
5 電源監控模塊（電壓/電流信號傳感器）

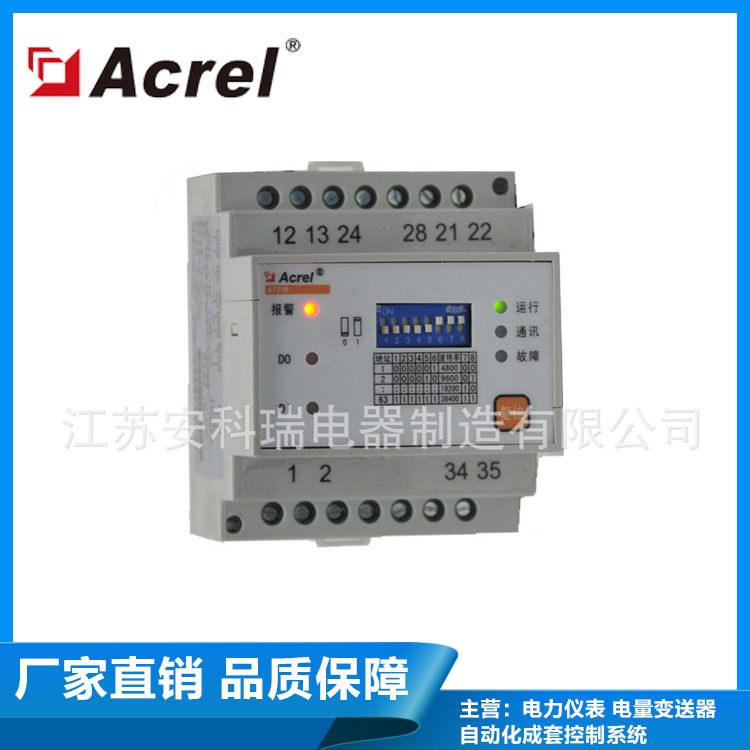

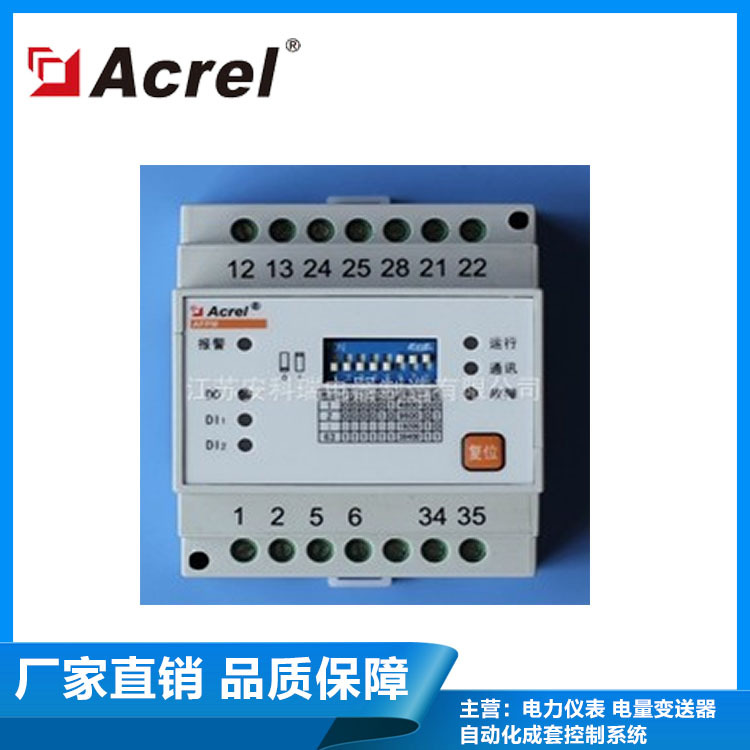

5.1 AFPM1-AV、AFPM1-AVI、AFPM1-DV、AFPM1-DVI、AFPM1-2AV單相電源監控模塊
5.1.1 功能

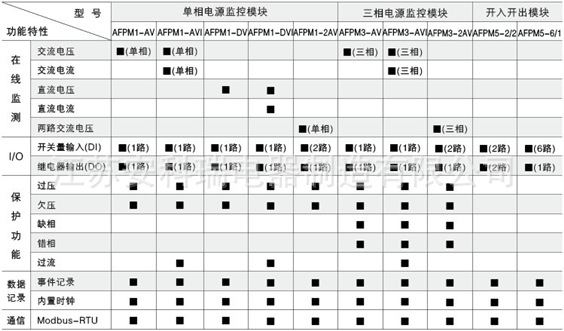

實時監測一路單相交流電壓/電流、一路直流電壓/電流、或兩路單相交流電壓;(詳見模塊選型)
具有過壓、欠壓、過流(僅限具有電流檢測產品)報警;(詳見模塊選型)
提供一路或兩路(僅限監控兩路單相交流電壓產品)開關量輸入功能，可監測開關狀態;(詳見模塊選型)
提供一路繼電器輸出，可連接報警控製回路;
具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據;
采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485介面，標準MODBUS協議可以與各種標準系統相連;
集成度高，網路化，智能化程度高，動作特性合理0.

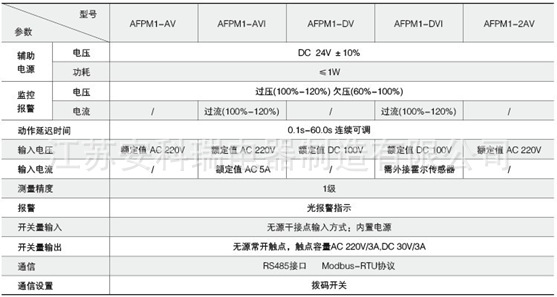

5.1.2 技術參數

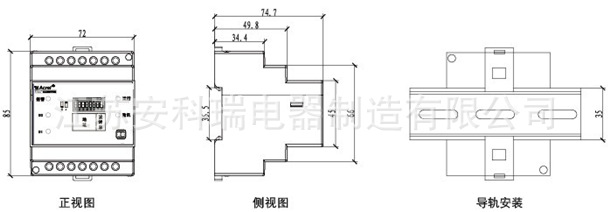

5.1.3 外形及安裝尺寸

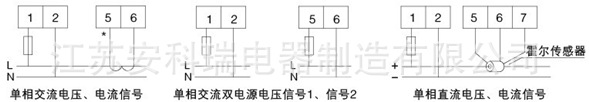

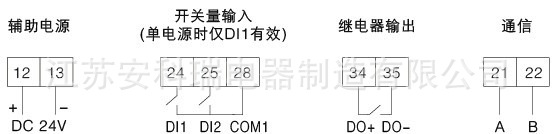

5.1.4 接線端子
