一、型號規格和性能參數表：
| 型號規格 | 額定電壓(kV) | 絕緣導線截麵mm2 | 雷電全波沖擊耐受電壓（峰值）kV | 1min工頻耐受電壓（有效值）kV | 工頻電弧電流（有效值）kA | 額定彎曲耐受負荷KN | 最小公稱爬電距離mm | 備註 | |
| 乾 | 濕 | ||||||||
| FEG-12/5A | 6-12 | 50/240 | 75 | 42 | 30 | 12.5 | 5 | 360 | 穿刺式 |
| FEG-12/5C | 50/240 | 75 | 42 | 30 | 12.5 | 5 | 360 | 非穿刺式 | |
二、產品簡介：
隨著配電線路發展和線路改造絕緣化，傳統的設計，由於絕緣線路有先天不足的耐雷水平，難以承受直接雷或感應雷的作用，雷擊斷線、瓷絕緣子炸毀等已經成為電力麵臨的又一個新的難題。目前國內外架空配電線路防雷的主要措施有：架設架空避雷線、安裝鉗箝位絕緣子、在柱式絕緣子上安裝過電壓保護器，負荷側裝防弧金具。但現有的技術存在以下缺點：投資成本較大，施工安裝復雜，需剝開絕緣層，導致線芯進水和腐蝕，瓷絕緣子傘裙因燃弧燒裂，受環網供電負荷側變化影響等。FEG型防雷支柱絕緣子是新型組合式結構的二合一產品，采取先堵塞後疏通設計理念，增強瞭絕緣性能和防污穢水平，適用於架空線路的絕緣支撐，而且還具有防止架空絕緣導線雷擊斷線、瓷絕緣子炸毀及減少雷擊跳閘的保護功能。其原理為：當雷電過電壓超過絕緣堵塞一定數值時，在防雷支柱的引弧棒和鋼腳之間引起閃絡放電，形成短路通道，接續的工頻電弧便在放電間隙處燃燒，以保護導線免於燒傷。本產品應用於絕緣線時還具有穿刺通電功能，安裝施工極為方便可靠，不需剝開絕緣層可避免線芯進水和腐蝕，同時也極大減輕操作人員的勞動強度。由於把支柱絕緣子和防弧金具合二為一（等電位），不受環網供電負荷側（背離電源側）影響，更使線路簡潔美觀並極大地降低瞭造價。本產品性能可靠，投資少，收效大，為電力部門防止架空絕緣導線雷擊斷線提供瞭一條經濟有效的途徑。
三、結構特點：

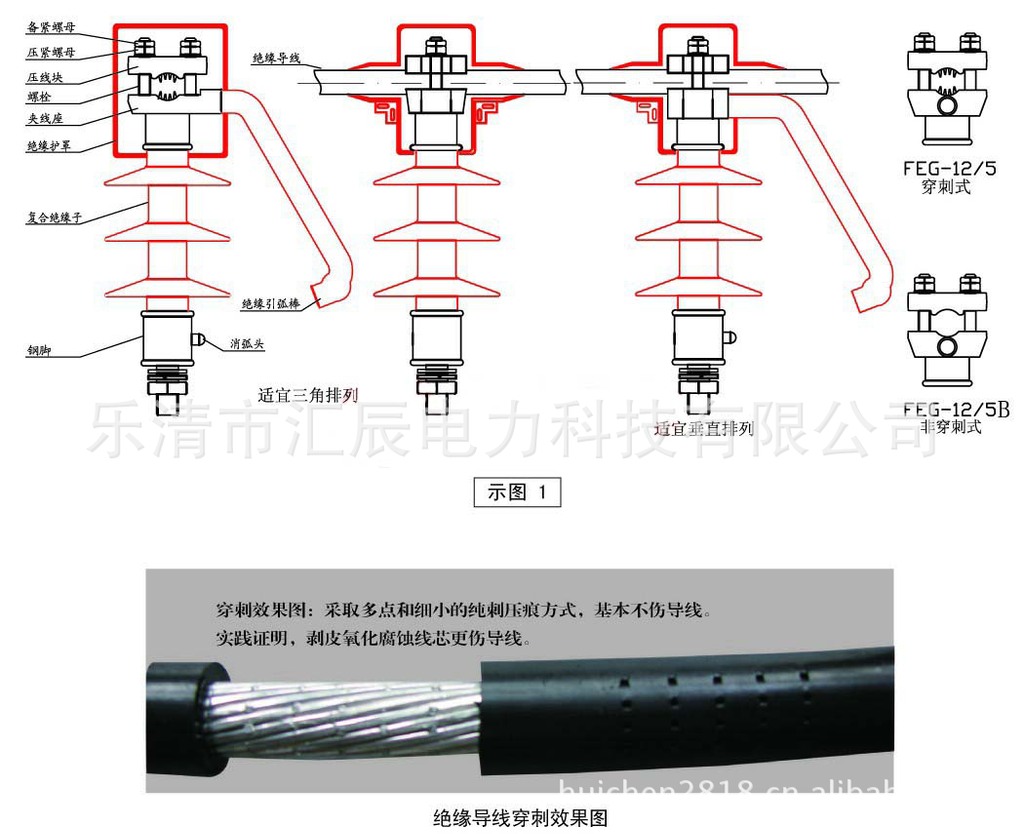

1.本產品分穿刺式和非穿刺式（剝除絕緣層）二種，其主要由絕緣護罩、夾線鋁合金金具、復合絕緣子、引弧棒和下鋼腳等組成，結構見示圖1。
2.引弧棒和夾線金具裝配連接成一體，當雷擊發生時，引弧棒和下鋼腳之間引起閃絡放電，形成短路通道，接續的工頻電弧移動到引弧棒和鋼腳之間燃燒，以保護導線免於燒傷。因引弧棒繞開傘裙並調至最佳放電間隙，放電效果更好並防止燒壞絕緣子傘裙。
3.FEG-12/5型具有穿刺式的刺齒構造，刺齒可拆卸，剝皮或不剝皮用途可選擇。刺齒采用比鋁強度更高電性能更好的銅合金，表麵經過電（滲）鍍處理以防止銅鋁結合時氧化，這樣銅或鋁線路都可使用。穿刺式的不需剝除導線絕緣層，避免線芯進水和腐蝕，安裝施工極為方便，可極大地減輕操作工人的勞動強度。
4.采用復合材料製作的絕緣子比PS-15等電瓷絕緣子的絕緣性能好，並且其爬電距離大，提高瞭絕緣子的防污穢水平，可滿足廣大用戶對絕緣子的防污穢要求。
5.絕緣護罩采用矽橡膠材料製成，具有良好的絕緣性能、抗老化性能和阻燃性能。
6.已考慮到防止鳥類對架空導線造成短路危害的獨特結構。
7.能耐受5次左右工頻大電流電弧的燒灼。
四、安裝方法:
1.防雷支柱絕緣子的夾線槽應對準導線平行方向安裝在橫擔上，擰緊鋼腳螺母，等同傳統的絕緣子安裝方法，把引弧棒朝向橫擔的（距離橫擔最遠處）遠外側;引弧棒朝向一個方向，最好是朝向負荷側；
2.穿刺式的夾線方式為：根據導線截麵及天氣溫度設定扭力扳手扭力值：26-32Nm，用扭力扳手交替、對稱擰緊2個壓力螺母。用肉眼檢查，基本看不見刺齒根部即可，然後擰緊備緊螺母，防止壓力螺母松動。
3.非穿刺式的夾線方式為：絕緣導線剝開一段約65-80mm嵌入絕緣子夾線金具上, 用扳手把壓緊螺母擰緊帶動壓塊座壓緊導線即可；絕緣護罩裝配在夾線金具的外部。
