一、型號規格和性能參數表：
二、產品簡介:

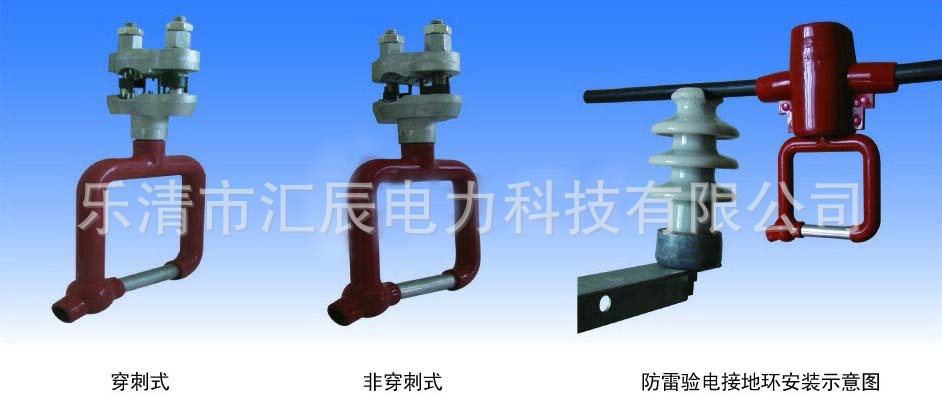

FDL型防雷驗電接地環是一種安裝在線路絕緣子負荷側，專門用於防止10-20KV架空導線雷擊斷線以及用於檢修施工時的驗電和接地裝置的二合一產品。目前配網10-20KV及以下架空線路普遍采用絕緣導線，但架空絕緣線路先天不足的耐雷水平，又令人煩惱不止。目前國內外防止架空絕緣導線雷擊斷線所采取的主要措施有：架設架空避雷線；加裝防弧線夾；安裝氧化鋅避雷器等。但現有的技術存在以下缺點：投資成本較大，施工安裝復雜等，又因為電桿側常吊掛著驗電接地環、故障指示器、防弧線夾、分支線夾等一連串，造成線路凌亂不雅觀。本產品安裝方便，合二為一，使線路簡潔並降低成本，為電力部門提供更經濟有效的產品。根據用戶需要采用剝皮型的非穿刺式防雷驗電接地環型號為：FDL-50/240B；穿刺式防雷驗電接地環型號為：FDL-50/240
三、結構特點:

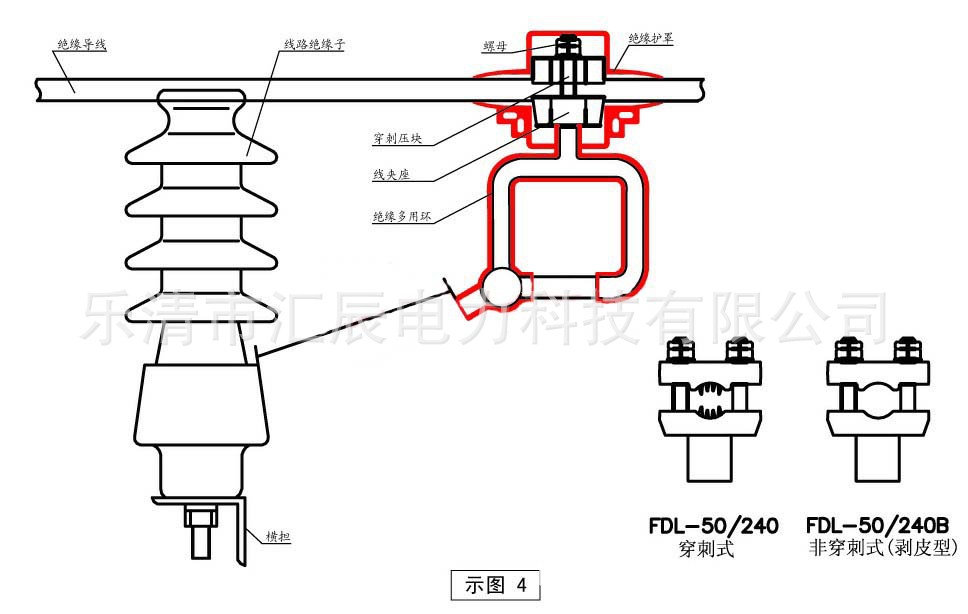

1、本產品是一種新型二合一結構的防雷驗電接地環，其主要由絕緣護罩、壓緊螺母、壓塊、線夾座和絕緣多用環等組成，見示圖4。
2、絕緣護罩采用有機復合材料製成，具有良好的絕緣性能、抗老化性能和阻燃性能，把其裝配在上金屬帽的外部，可起到絕緣保護作用。
3、多用環是把引弧棒和驗電接地環合二為一的零件。當雷擊發生時，引弧棒和絕緣子金屬件之間放電，使續流工頻電弧移動到引弧棒上燒灼，從而保護絕緣導線不受損傷。當檢修施工時，可用於驗電及臨時接地裝置。
4、在多用環的外部裝配瞭用有機復合材料製成的絕緣層，可提高其絕緣水平。
5、本產品具有多種用途，安裝施工方便，性能可靠，可極大地減輕操作工人的勞動強度。
6、防止鳥類對架空導線造成短路危害的獨特結構。
7、能耐受5次左右工頻大電流電弧的燒灼。
放電間隙安裝尺寸表：
安裝支柱型號 放電間隙/mm
P-10絕緣子 125mm～135mm
P-15絕緣子 140mm～150mm
P-20絕緣子 150mm～170mm
PS-15絕緣子 150mm～170mm
PS-20絕緣子 170mm～180mm
四、安裝方法：
1、本產品安裝在線路絕緣子（例如PS-15高壓線路柱式絕緣子）的負荷側，剝皮型的按示圖4要剝開絕緣層70mm左右，把防雷驗電接地環緊固在導線上；穿刺式的夾線方式為：根據導線截麵積及天氣溫度設定扭力扳手扭力值：26-32Nm，用扭力扳手交替、對稱擰緊2個壓力螺母，用肉眼檢查，看不見刺齒根部即可。然後擰緊備緊螺母，防止壓力螺母松動；
2、按示圖4所示安裝和以下安裝表，安裝時調整本產品和線路絕緣子之間的距離；
3、絕緣護罩安裝在線夾座的外部，用固定扣固定絕緣護罩。
