- 產品信息

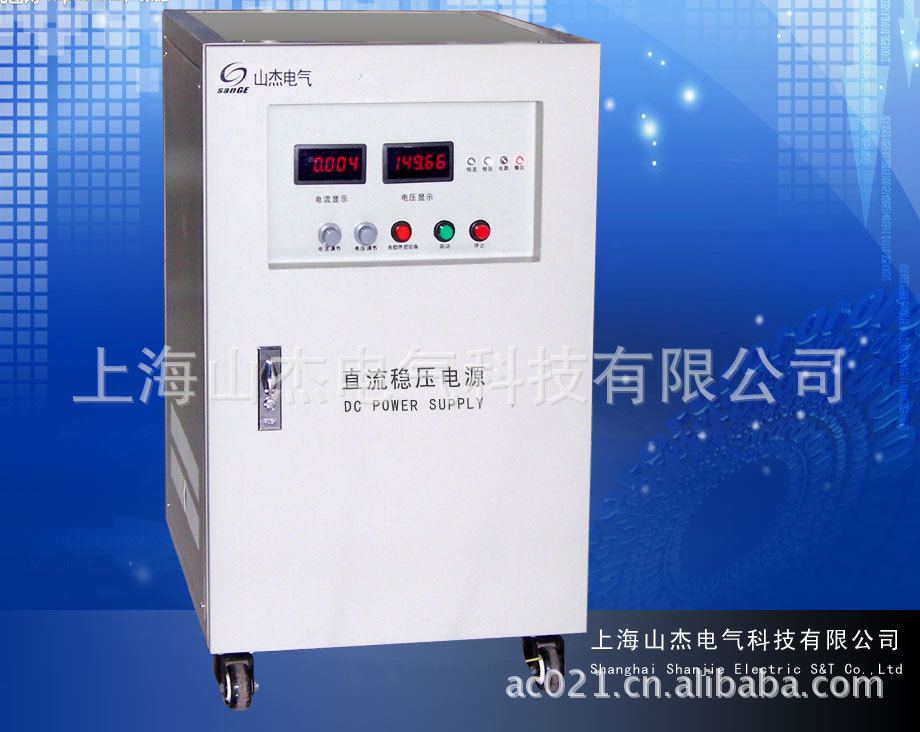

- 名稱: 300V直流穩壓電源
- 品牌: 山傑
- 型號:SJX-300V/20A
- 備註:可加載 PLC控製,0-5V,0-10V,4-20mA控製的直流電源。
- 產品特點
大功率直流穩壓穩流電源是新推出的精密線性直流可調穩壓穩流電源產品,該電源采用瞭高性能基準電壓源元件及最先進的電路控製技術並應用先預穩壓後精確調整的工作方式,從而使其具有工作性能穩定可靠,直流輸出紋波小、噪音低、穩壓精度高、穩壓特性好、響應時間快,保護電路完善,工作安全可靠。可廣泛應用於工業鋁箔腐蝕、賦能(化成)、蓄電池製造、高質量電鍍、鉭電容賦能、電解電容器老練、引線化成以及電阻器、繼電器、電機、半導體器件的功率老化生產、大專院校實驗室、研究所、郵電通訊和自動化設備上使用。
大功率直流穩壓穩流電源由變壓器降壓、整流濾波、基準電源電路、基準電壓電路、穩壓、穩流比較放大電路、調整電路及穩流取樣電路等組成。當輸出電壓由於電源電壓或負載電流變化引起變動時,則變動的信號經穩壓取樣電路與基準電壓相比較,其所得誤差信號經比較放大器放大後,對線性調整元件進行精細調節,使之輸出高精度的直流電壓源。

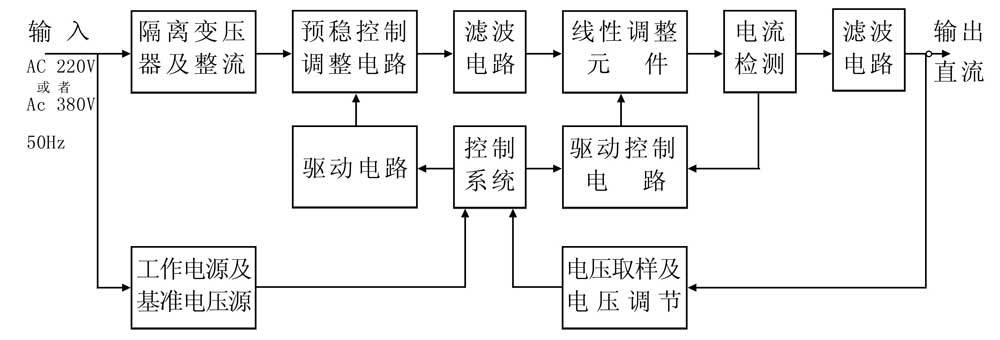

其基本原理:
1、 隔離變壓器及整流,將AC220V/380V的交流電變換成所需的直流電。
2、 預穩控製調整電路,采用進口元件對隔離變壓器輸出電壓進行預調整和初步穩壓,從而降低線性調整元件的功耗,提高工作效率,並確保輸出電壓源高精度和高穩定。
3、線性調整元件對濾波後的直流電壓進行精細調整,使輸出電壓達到所需要的值和精度要求。
4、濾波電路對直流電源的脈動波乾擾、噪聲進行最大限度的阻止和吸收,從而保證直流電源的輸出電壓低紋波、低噪聲、低乾擾。
5、直流電源的控製系統對檢測的各種信號進行比較、判斷、計算、分析等處理後,再發出相應的控製指令,使直流穩壓電源整體穩壓系統工作正常可靠、協調。
6、輔助電源及基準電壓源:為直流穩壓系統提供高精度的基準電壓源及電子電路工作所需要的電源。
7、電壓取樣及電壓調節:檢測直流穩壓電源輸出電壓值及設定調節直流穩壓電源的輸出電壓值。
9、電流檢測電路:取得直流穩壓電源輸出電流值作為限流或保護控製的信息。
10、驅動電路:為驅動可執行元件而設置的功率放大電路。

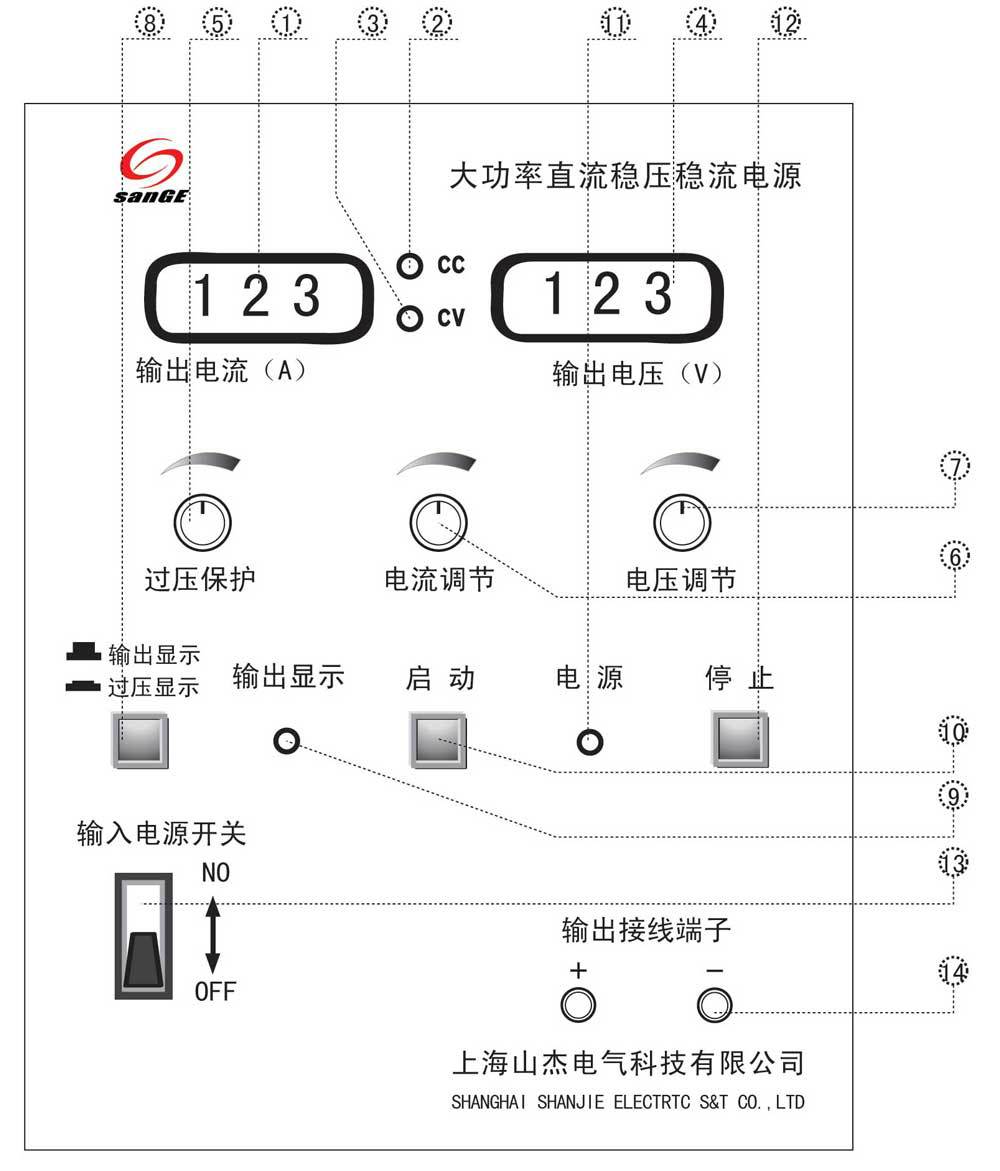

①,輸出電流顯示,單位:安培(A)。
②,穩流指示燈,當機器工作在穩流狀態時,燈點亮。
③,穩壓指示燈,當機器工作在穩壓狀態時,燈點亮。
④,輸出電壓顯示,單位:伏特(V)。
⑤,過壓保護值調節電位器,調節該電位器,設定輸出過壓保護
值,機器輸出電壓超過該設定值時,機器保護,內部接觸器
斷開,機器無輸出。
⑥,電流調節多圈電位器,此電位器設置輸出電流的穩流值。
⑦,電壓調節多圈電位器,此電位器設置輸出電壓值。
⑧,過壓顯示按鈕,此按鈕為自鎖按鈕,按下時,輸出電壓表④
顯示的是正在設置的過壓保護值,再按下時,該按鈕釋放。
輸出電壓表④顯示的是機器實際的輸出電壓值。
⑨,輸出顯示指示燈。
⑩,啟動按鈕,輕按下該按鈕,機器啟動。
?,電源指示燈。
?,停止按鈕,輕按下該按鈕,機器停止。
?,輸入電源總開關。
?,直流電源輸出接線柱。紅色為正極,黑色為負極。
1、輸入電壓:AC220V±10 % (部分為 AC380V±10 %)50~60Hz
2、輸出電壓: DC 0~30V ,0~60V ,0~120V ,0~150V, 0~300V , 0~500V,0~600V,0~1000V,0~1500,0~2000V,最高0~5000V等。
3、輸出電流:30A、50A、80A、100A、200A、300A、500A、1000A最大0~10000A.
4、部分產品典型參數:
⑴ 300V-50A (最高電壓時測量的有效值)
輸入電壓:AC380V±10%
電源效應: CV≤0.08% CC≤0.1%
負載效應: CV≤0.08% CC≤0.1%
紋波與噪聲:CV≤0.08% CC ≤0.1%
溫度系數:300PPM/℃ (典型值) (穩壓時)
溫度系數:500PPM/℃ (典型值) (穩流時)
⑵ 500V-20A(可控矽電源,最高電壓時測量的有效值)
輸入電壓:AC 380V±10%
電源效應: CV≤0.2% CC≤0.5%
負載效應: CV≤0.2% CC≤0.5%
紋波與噪聲:CV≤0.2% +20mV CC ≤0.5% +50mA
5、耐壓: 1 分鐘 2500V
6、絕緣電阻: 2MΩ
7、保護性能:電流限製保護、過壓保護、短路保護(短路保護不允許在高壓時直接進行正負極的短路)
8、電壓顯示表指示精度:1 %
9、電流顯示表指示精度:1 %
10、使用環境: O~4O℃ ,相對濕度<80 %,無結露以及無腐蝕性氣體。
型號規格 | 電流 | 型號規格 | 電流 | 型號規格 | 電流 | 型號規格 | 電流 |
0-30V | 10A | 0-60V | 10A | 0-100V | 70A | 0-250V | 50A |
20A | 20A | 80A | 80A | ||||
100A | |||||||
200A | |||||||
30A | 30A | 100A | 0-300V | 5A | |||
40A | 40A | 150A-500A | 10A | ||||
50A | 50A | 0-150V | 5A | 15A | |||
60A | 60A | 10A | 20A | ||||
80A | 70A | 15A | 30A | ||||
100A | 80A | 20A | 50A | ||||
30A | 100A | ||||||
40A | 150A | ||||||
50A | 200A-500A | ||||||
150A | 90A | 60A |
| 5A | |||
200A | 100A | 100A | 10A | ||||
250A | 150A | 150A | 15A | ||||
300A | 200A-500A | 200A | 20A | ||||
450A | 0-100V | 10A | 250A | 25A | |||
400A | 15A | 300A-500A | 30A | ||||
500A | 20A | 0-250V | 5A | 50A-500A | |||
600A | 30A | 10A | 0-600V | 5A | |||
40A | 15A | 10A | |||||
50A | 20A | 15A | |||||
60A | 30A | 20A -200A |
重型紙箱包裝(以實際收到的包裝為準)
木箱包裝(以實際收到的包裝為準)
1 、鋁箔、導針化成、腐蝕,鉭電解賦能
2 、直流電機檢測、老化;電動車電機檢測、老化
3 、電阻器、繼電器、馬達等電子器件檢測、老化
4 、電解電容器老練,鉭電容器賦能
5 、電阻器、繼電器,馬達等電子元件老練,例行試驗
6 、其它一切需要使用直流電源的場合
1、廠傢貨源正品
本公司生產的產品均為新品,若有問題請直接聯系我們。
2、關於發票
本公司發送給客戶的產品均可以開具上海市增值稅發票(17%),若合同有特殊說明除外。
3、關於發貨
本公司產品價格均已經含運費,默認發佳吉快運,客戶自提,若合同有特殊說明除外。
4、關於售後
保修一年,終身維護。
