- 產品信息

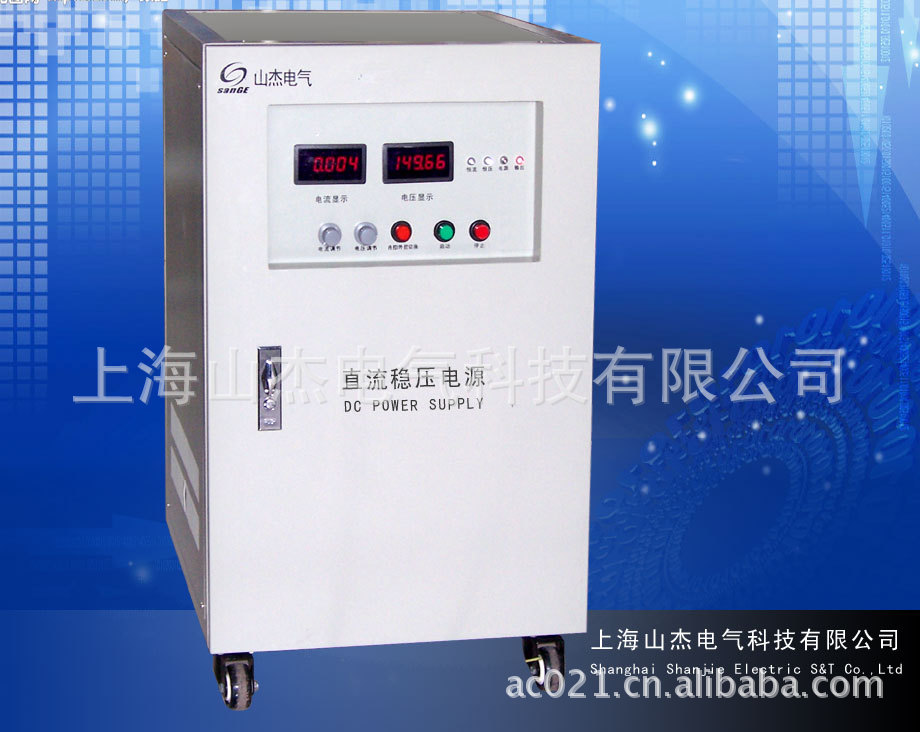

- 名稱： SJX直流電源
- 品牌： 山傑
- 型號：SJX-120V20A
- 產品特點
本直流穩壓電源是一種電壓與電流連續可調，穩壓與穩流自動轉換的高精度直流線性電源。直流輸出電壓能從 0 伏起連續可調，穩定可靠。輸出電流任意選擇，並有限流保護及長時間短路保護。電源工作在穩壓狀態時，穩流部分即為保護電路；工作在穩流狀態時，穩壓部分又起到限壓作用，兩者是相互保護，確保用電安全可靠。
該系列直流電源分為單路輸出和雙路輸出兩大系列，雙路輸出電源既可兩路輸出不同的電壓值又可進行串聯或並聯，組成正負電源或擴展電源的輸出電流能力，在並聯時由主電源進行控製。
該電源還具有體積小、性能好、造型美觀，可廣泛應用於工業生產、大專院校實驗室、研究所、郵電通訊和自動化設備上使用。
可調直流穩壓穩流電源由變壓器降壓，整流濾波，基準電源電路，基準電壓電路，穩壓、穩流比較放大電路，調整電路及穩流取樣電路等組成。當輸出電壓由於電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大後，經放大電路控製調整管使輸出電壓調整為給定值。
如圖所示，電路采用懸浮放大穩壓。並加入輔助電源和交流預穩，以減少調正管功耗和提高穩壓精度。繼電器預穩是跟蹤輸出電壓自動切換變壓器次級抽頭，可控矽預穩壓是利用自動調整可控矽來實現前後同步自動預穩。
調整電路由CV 電壓比較放大器與CC 電流比較放大器的輸出經過與門電路來控製，使偷出電壓或電流恒定。
當穩壓工作時，CV 電壓比較放大器對調整管處於優先控製狀態。當輸出電壓由於輸入電壓或負載變化使其偏離原來的電壓值時，經由取樣電路，送入比較放大器的同
相輸入端，與反相端設定的基準電壓進行比較放大後，通
過與門去控製調整管，使其輸出電壓趨於原定的數值，從而達到穩壓目的。
電路處於穩流工作時，CC 電流比較放大器處於優先控製，控製過程和穩壓工作時完全相同。
電路工作狀態，可自動轉換：當負載在額定值苑圍內變動時，電路工作在穩壓狀態。當負載超過額定值時或輸出端短路時，電路失去穩壓作用，自動轉到穩流狀態。若負載減小到額定值或是開路時，電路又自動轉到穩壓狀態。

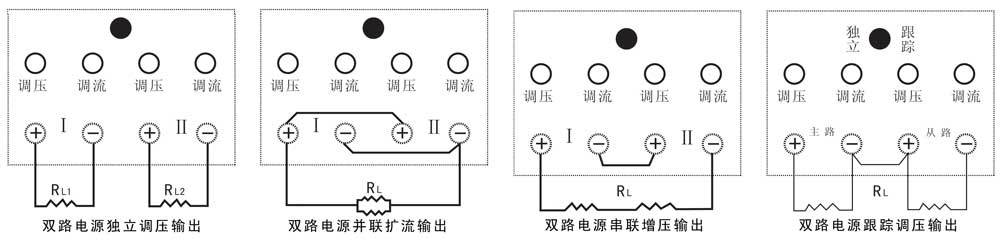

雙路電源為兩套完全隔離的直流電源，當電源輸出串聯使用時，可以擴大輸出電壓，總輸出電壓為兩路輸出電壓之和。當兩路輸出並聯使用時，能夠擴大輸出電流，輸出電流為兩路電流之和，兩路串聯使用可以選擇獨立調壓，也可選擇兩路跟蹤調壓。調節主路電壓，從路輸出電壓將會同步跟蹤上升或下降。此時調節從路電壓旋鈕是無效的。
部分機器具備的功能。
2 、輸出電壓：DC 0-15V，0-30V，0-60V，0-120V， 0-150V，0-300V，0-500V，0-600V等（連續可調穩壓）
3 、輸出電流：1A、3A、5A、10A、15A、20A、30A、50A、80A、100A；（連續可調，穩流）
4 、部分產品典型參數：
30V-15A 輸出(最高電壓時測量的有效值)
電源效應：CV≤0.05% CC≤0.1%
負載效應：CV≤0.05% CC≤0.1%
紋波與噪聲：CV≤0.05% CC≤0.1%
5 、耐壓：1分鐘 2500V
6 、絕緣電阻： 2MΩ
7 、保護性能：電流限製保護，短路保護
8 、電壓指示精度：1 %
9 、電流指示精度： 1 %
10 、使用環境：O-4O℃，相對濕度＜90%，無結露以及無腐蝕性氣體。
單路直流穩壓電源規格表格 | |||
規 格 | 輸出電流 | 輸出電壓 | 尺寸 lwh mm |
0-15V 可調 | 0-2A | 0-15V | 285*155*135 |
0-3A | 0-15V | 285*155*135 | |
0-5A | 0-15V | 285*155*135 | |
0-10A | 0-15V | 285*155*135 | |
0-15A | 0-15V | 390*160*155 | |
0-20A | 0-15V | 390*160*155 | |
0-30A | 0-15V | 370*260*160 | |
0-50A | 0-15V | 430*200*340 | |
0-80A | 0-15V | 600*280*450 | |
0-100A | 0-15V | 580*350*800 | |
0-200A | 0-15V | 580*350*800 | |
0-300A | 0-15V | 580*350*800 | |
0-500A | 0-15V | 650*460*1000 | |
0-30V 可調 | 0-2A | 0-30V | 285*155*135 |
0-3A | 0-30V | 285*155*135 | |
0-5A | 0-30V | 285*155*135 | |
0-10A | 0-30V | 390*155*135 | |
0-15A | 0-30V | 390*155*135 | |
0-20A | 0-30V | 480*250*300 | |
0-30A | 0-30V | 480*250*300 | |
0-50A | 0-30V | 600*275*450 | |
0-80A | 0-30V | 570*350*800 | |
0-100A | 0-30V | 570*350*800 | |
0-150A | 0-30V | 570*350*800 | |
0-200A | 0-30V | 650*460*1000 | |
0-300A | 0-30V | 650*460*1000 | |
0-500A | 0-30V | 650*460*1300 | |
0-60V 可調 | 0-2A | 0-60V | 285*155*135 |
0-3A | 0-60V | 285*155*135 | |
0-5A | 0-60V | 390*160*155 | |
0-10A | 0-60V | 480*250*300 | |
0-15A | 0-60V | 480*250*300 | |
0-20A | 0-60V | 480*250*300 | |
0-30A | 0-60V | 600*275*450 | |
0-50A | 0-60V | 600*275*450 | |
0-80A | 0-60V | 570*350*800 | |
0-100A | 0-60V | 570*350*800 | |
0-150A | 0-60V | 650*460*1000 | |
0-200A | 0-60V | 650*460*1000 | |
0-150A | 0-60V | 650*460*1300 | |
0-300A | 0-60V | 650*460*1300 | |
0-500A | 0-60V | 650*650*1500 | |
0-120V 可調 | 0-2A | 0-120V | 375*220*250 |
0-3A | 0-120V | 375*220*250 | |
0-5A | 0-120V | 480*250*300 | |
0-120V 可調 | 0-10A | 0-120V | 480*250*300 |
0-15A | 0-120V | 600*275*450 | |
0-20A | 0-120V | 600*275*450 | |
0-30A | 0-120V | 600*275*450 | |
0-50A | 0-120V | 570*350*800 | |
0-80A | 0-120V | 650*460*1000 | |
0-100A | 0-120V | 650*460*1000 | |
0-150V 可調 | 0-1A | 0-150V | 375*220*250 |
0-2A | 0-150V | 375*220*250 | |
0-3A | 0-150V | 375*220*250 | |
0-5A | 0-150V | 480*250*300 | |
0-10A | 0-150V | 600*275*450 | |
0-15A | 0-150V | 600*275*450 | |
0-20A | 0-150V | 600*275*450 | |
0-30A | 0-150V | 570*350*800 | |
0-50A | 0-150V | 570*350*800 | |
0-80A | 0-150V | 650*460*1000 | |
0-100A | 0-150V | 650*460*1000 | |
0-150A | 0-150V | 650*460*1000 | |
0-200V 可調 | 0-1A | 0-200V | 480*250*300 |
0-2A | 0-200V | 480*250*300 | |
0-3A | 0-200V | 480*250*300 | |
0-5A | 0-200V | 480*250*300 | |
0-10A | 0-200V | 600*275*450 | |
0-15A | 0-200V | 600*275*450 | |
0-20A | 0-200V | 600*275*450 | |
0-30A | 0-200V | 570*350*800 | |
0-50A | 0-200V | 570*350*800 | |
0-80A | 0-200V | 650*460*1000 | |
0-100A | 0-200V | 650*460*1000 | |
0-150A | 0-200V | 650*560*1200 | |
0-300V 可調 | 0-1A | 0-300V | 480*250*300 |
0-2A | 0-300V | 480*250*300 | |
0-3A | 0-300V | 480*250*300 | |
0-5A | 0-300V | 480*250*300 | |
0-10A | 0-300V | 600*275*450 | |
0-15A | 0-300V | 600*275*450 | |
0-20A | 0-300V | 600*275*450 | |
0-30A | 0-300V | 570*350*800 | |
0-50A | 0-300V | 570*350*800 | |
0-500V 可調 | 0-1A | 0-500V | 600*275*450 |
0-2A | 0-500V | 600*275*450 | |
0-3A | 0-500V | 600*275*450 | |
0-5A | 0-500V | 600*275*450 | |
0-10A | 0-500V | 600*275*450 | |
雙路直流穩壓電源規格表格 | |||
規 格 | 輸出電流 | 輸出電壓 | 尺寸 lwh mm |
0-15V 可調 | 0-2A | 0-15V | 270*260*160 |
0-3A | 0-15V | 270*260*160 | |
0-5A | 0-15V | 270*260*160 | |
0-10A | 0-15V | 270*260*160 | |
0-15A | 0-15V | 480*250*300 | |
0-20A | 0-15V | 480*250*300 | |
0-30A | 0-15V | 600*275*450 | |
0-50A | 0-15V | 600*275*450 | |
0-30V 可調 | 0-2A | 0-30 V | 270*260*160 |
0-3A | 0-30V | 270*260*160 | |
0-5A | 0-30V | 270*260*160 | |
0-10A | 0-30V | 400*260*160 | |
0-15A | 0-30V | 430*200*350 | |
0-20A | 0-30V | 600*275*450 | |
0-30A | 0-30V | 600*275*450 | |
0-50A | 0-30V | 600*275*450 | |
0-60V 可調 | 0-2A | 0-60V | 270*260*160 |
0-3A | 0-60V | 400*260*160 | |
0-5A | 0-60V | 400*260*160 | |
0-10A | 0-60V | 400*260*160 | |
0-20A | 0-60V | 480*220*400 | |
0-30A | 0-60V | 480*220*400 | |

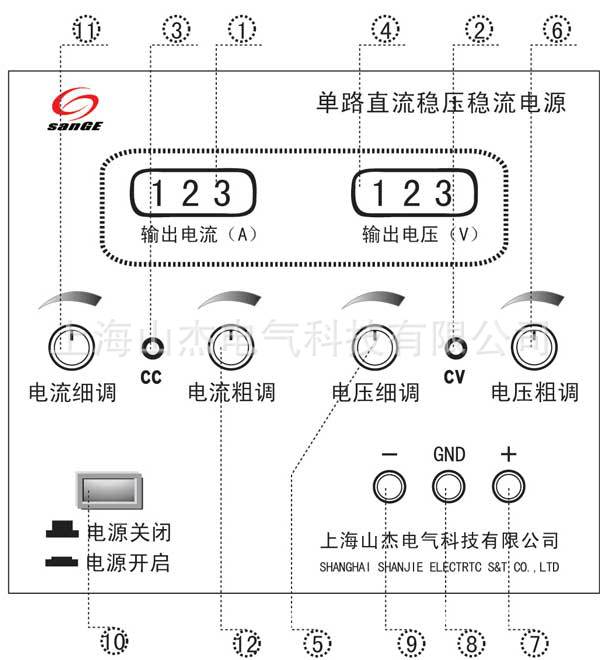

1、輸出電流顯示表
2、穩壓指示燈。
3、穩流指示燈，該燈點亮表示機器工作的穩流狀態。
4、輸出電壓指示燈。
5、輸出電壓細調電位器。
6、輸出電壓粗調電位器。
7、輸出正極。
8、地線接線端。
9、輸出負極。
10、交流電源輸入開關，關閉該開關，直流電源無法工作。
11、輸出電流細調電位器。12、輸出電流粗調電位器。

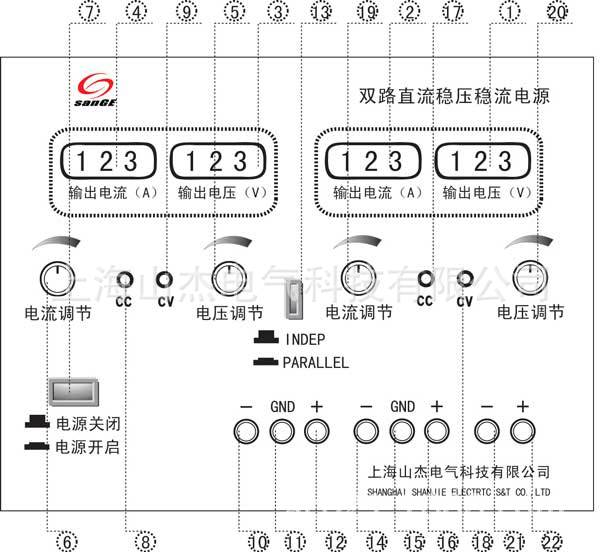

1、輸出直流電壓顯示。2、輸出電流顯示。3、輸出電壓顯示。
4、輸出電流顯示。5、輸出電壓調節電位器。6、輸出電流調節。
7、交流輸入開關。8、穩流指示燈。9、穩壓指示燈。
10、直流電源輸出負極。11、接地端子。12、直流電源輸出正極。
13、串聯和並聯切換開關（串並聯按鈕操作時，務必正確。按下時為並聯，彈開時為串聯。不可操作錯誤。對於非標定做的雙路電源，可能無此按鈕，無此按鈕的雙路直流穩壓穩流電源，不可串並聯用）。
14、直流電源輸出負極。15、接地端子。16、直流電源輸出正極.
17、穩流指示燈。18、穩壓指示燈。19、電流調節電位器。
20、輸出電壓調節電位器。
21、22固定5V 3A輸出端（部分機器無此功能）。
