【簡單介紹】
XST/C-S,XST/D-F,XST/E-F數顯機印單元隻能接1臺機表，需要1臺打印單元配接多臺機表時，需選用智能打印單元,XST/C-S,XST/D-F,XST/E-F數顯機普通電源：用於給變送器供電，輸出值與標稱值的誤差小
【詳細說明】
XST/C-S,XST/D-F,XST/E-F數顯機印單元隻能接1臺機表，需要1臺打印單元配接多臺機表時，需選用智能打印單元,XST/C-S,XST/D-F,XST/E-F數顯機普通電源：用於給變送器供電，輸出值與標稱值的誤差小
★ 註1：C、D、E型機表限製為2點，A、B型限製為4點
★ 註2：獨立供電，全隔離，2400~19.2K機表地址99，應答延遲小於500uS
★ 註3：按使用要求，包括外形，顯示方式，清零，報警鎖定，最大值記憶，正負極性輸入，運算等等。
XST/C-S,XST/D-F,XST/E-F數顯機測量精確 固定分類信號輸入，已經各類信號的特點最大限度提升精度、分辨力及抗乾擾能力，采用美國CS5523A/D轉換器，保證瞭測量精度和速度
EMC III 超強的抗乾擾能力，適用各種復雜現場
寬幅電源 高效率寬電源的開關電源設計
全隔離 輸入、輸出、外供、通訊全隔離
現場調校方便 具備零點、滿度修正，8端折線修正，可設置的數字濾波等軟件功能，方便粗粒調校過程中的問題，提高系統精度
麵板種類多 數十種系那是麵板形式，最大吸納度滿足操作
通訊可靠 帶自診斷、自恢復的通訊姐口。透明、高校可靠
報警組態 10種報警方式可設定，滿足多種控製要求
介面豐富 具備打印（手動、定時、報警）、RS232、RS485、大屏顯示器介面
註1：
III級：適用於典型的工業環境。工業過程設備的使用場所,發電廠和戶外高壓變電站、繼電器房等可作為這類環境的代表XST/C-S,XST/D-F,XST/E-F數顯機。
II級：適用於受保護的環境。工廠和發電廠的控製室或終端室可作為這類環境的代表。
I級：適用於具有良好保護的環境。計算機房可作為這類環境的代表。
*AC 85V~265V（效率高達90%），DC 10V~36V
基本技術規格
4 電 源：85V~265V AC，功耗小於7VA；
10V~36V DC，功耗小於5VA；
其它電源規格以隨機說明書為準
4 工作環境：0℃~50℃，濕度低於90%R.H
寬溫范圍的機表需在訂貨時註明
4 顯示范圍：-1999~9999，小數點位置可設定
4 顯示顏色：測量值綠色，設定值紅色
4 顯示分辨力：1/10000
4 輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、
遠傳壓力表7種，其中
電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時註明
4 基本誤差：小於±0.2%F.S
4 測量分辨力：1/60000，16位A/D轉換器
4 測量控製周期：0.2秒
選配件技術規格
4 報警輸出
— 10種報警方式，通過設定選擇。延時報警功能
— 繼電器輸出：觸點容量220V AC，3A
— OC門輸出（訂貨時註明）：電壓小於30V，電流小於50mA
4 變送輸出
— 光電隔離
— 4mA~20mA，0mA~10mA，0mA~20mA直流電流輸出，通過設定選擇。負載能力大於600Ω
— 1V~5V，0V~5V，0V~10V直流電壓輸出，需訂貨時註明
— 輸出分辨力：1/3000（內部分辨力1/4000），
誤差小於±0.2% F.S
4 通訊介面
— 光電隔離
— RS232、RS485標準，在訂貨時註明
— 機表地址0~99可設定XST/C-S,XST/D-F,XST/E-F數顯機
— 通訊速率2400、4800、9600、19200通過設定選擇，低於2400的速率需在訂貨時註明
— 機表收到計算機命令到發出相應數據的回答延遲：
以“#”為定界符的命令，回答延遲小於500μs；其它命令的回答延遲小於100ms
— 配套測試軟件，提供組態軟件和應用軟件技術支持
4 打印介面及打印單元
— 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月
— 手動，手動+定時，手動+定時+報警三種打印方式通過設置選擇
— 打印內容：時間（年、月、日、時、分），報警狀態，測量值，
工程量單位
— 1臺打印單元隻能接1臺機表，需要1臺打印單元配接多臺機表時，需選用智能打印單元
— 打印單元為16列字符型微型打印機，供電方式與機表相同，特殊的打印要求可在訂貨時註明
4 外供電源XST/C-S,XST/D-F,XST/E-F數顯機
— 普通電源：用於給變送器供電，輸出值與標稱值的誤差小
於±5%，負載能力大於50mA
— 精密電源：用於給壓力、荷重等傳感器供電，輸出值與標
稱值的誤差小於0.2%，負載能力大於40mA
— 24V DC，12V DC，5V DC或其它規格，需在訂貨時註明
4 外供電源
— 普通電源：用於給變送器供電，輸出值與標稱值的誤差小
於±5%，負載能力大於50mA
— 精密電源：用於給壓力、荷重等傳感器供電，輸出值與標
稱值的誤差小於0.2%，負載能力大於40mA
— 24V DC，12V DC，5V DC或其它規格，需在訂貨時註明
XST/C-S,XST/D-F,XST/E-F數顯機
內容 | 代碼及說明 | ||||||||||
XST | 單顯示 | ||||||||||

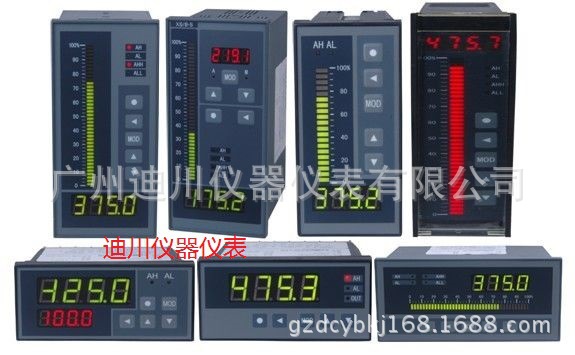

| A- | 橫式160×80×125或豎式80×160×125（W×H×L） | |||||||||
B | 96×96×112（W×H×L） | ||||||||||
C- | 橫式96×48×112或豎式48×96×112（W×H×L） | ||||||||||
D- | 72×72×112（W×H×L） | ||||||||||
E- | 48×48×112（W×H×L） | ||||||||||
麵板形式 | H | 橫式 | |||||||||
S | 豎式 | ||||||||||
F | 方形 | ||||||||||
顯示方式 （LED顯示顏色可按訂貨要求） | 1 | 測量值（綠色） | |||||||||
2 | 測量值（綠色）+設定值（紅色） | ||||||||||
3 | 測量值（綠色）+測量值光柱（綠色）（限A、型機表） | ||||||||||
4 | 測量值（綠色）+測量值光柱（綠色）+設定值光柱（紅色）限A-S型[U1] | ||||||||||
5 | 測量值（綠色）+測量值光柱（綠色）+設定值（紅色）限A-S型 | ||||||||||
輸入信號 （其他輸入信號，訂貨時說明） | E | 熱電偶K、S、R、B、N、E、J、T | |||||||||
R | 熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53 | ||||||||||
I | 直流電流（4~20）mA、（0~10）mA或（0~20）mA | ||||||||||
V | 直流電壓（0~5）V、（1~5）V | ||||||||||
M | mV信號（訂貨註明范圍） | ||||||||||
W | 電位器500Ω~5000Ω | ||||||||||
L | 遠傳壓力表 | ||||||||||
報警點數量（註1） | T□ | TO：無報警 T1~T4:1~4點報警 觸點容量220VAC,3A | |||||||||
變送輸出 （獨立供電，全隔離。 10位D/A，誤差小於±0.5%） | A0 | 無輸出 | |||||||||
A1 | 電流輸出（4~20）mA、（0~10）mA或（0~20）mA | ||||||||||
A2 | 電壓輸出（0~5）V、（1~5）V | ||||||||||
或12位D./A，誤差小於±0.2% | A3 | 電壓輸出（0~10）V | |||||||||
A4 | 其他輸出 | ||||||||||
外供電源 | B0 | 無外供電源 | |||||||||
B1 | 外供24V DC | ||||||||||
B2 | 外供12V DC | ||||||||||
B3 | 外供精密電壓源 | ||||||||||
B4 | 外供精密恒流源 | ||||||||||
B5 | 其他 | ||||||||||
通訊介面（註2） | S0 | 無通訊介面 | |||||||||
S1 | RS-232介面 | ||||||||||
S2 | RS-485介面 | ||||||||||
機表電源 | V0 | 85V AC~265V AC | |||||||||
V1 | 10V DC~36V DC | ||||||||||
打印功能 （帶硬件時鐘） | P | 表示帶打印功能，不帶可省略 | |||||||||
P1 | 表示帶一體化打印機 | ||||||||||
非標準功能（註3） | N | N表示非標功能 | |||||||||
XST/C-S,XST/D-F,XST/E-F數顯機印單元隻能接1臺機表，需要1臺打印單元配接多臺機表時，需選用智能打印單元,XST/C-S,XST/D-F,XST/E-F數顯機普通電源：用於給變送器供電，輸出值與標稱值的誤差小
XST/C-S,XST/D-F,XST/E-F數顯機印單元隻能接1臺機表，需要1臺打印單元配接多臺機表時，需選用智能打印單元,XST/C-S,XST/D-F,XST/E-F數顯機普通電源：用於給變送器供電，輸出值與標稱值的誤差小我公司長期提供【供應XST/C-S,XST/D-F,XST/E-F數顯機】,價格低廉，如果您對我們的【供應XST/C-S,XST/D-F,XST/E-F數顯機】感興趣，請隨時撥打下方的電話，點擊留言或QQ1229677499與我交談，聯系我時，請說是在中國供應商上看到的，謝謝！
