廣州迪川機器機表有限公司 TEL:020-85628522 020-85550363 FAX:02085628533
http://www.gz-dichuan.com詳細介紹：
① 基本誤差優於±0.2%F·S，16位A/D轉換器，測控周期0.2秒，自整定
② 抗乾擾設計，抑製現場的繼電器、接觸器等產生的快速脈沖群乾擾和其它電磁乾擾，抗乾擾能力達到III級
③ 輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等
④ 外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
⑤ 機表電源：220V AC，（9~30）V DC
⑥ 手/自動切換
基本配置
雙顯示、控製輸出
擴展功能
① 報警輸出：160×80，96×96，96×48三種尺寸最多可加3點；72×72，48×48可加1點
② 變送輸出
③ 外供電源（24V或12V）
④ 通訊介面：RS 232或RS 485
選型表
內容 代碼說明

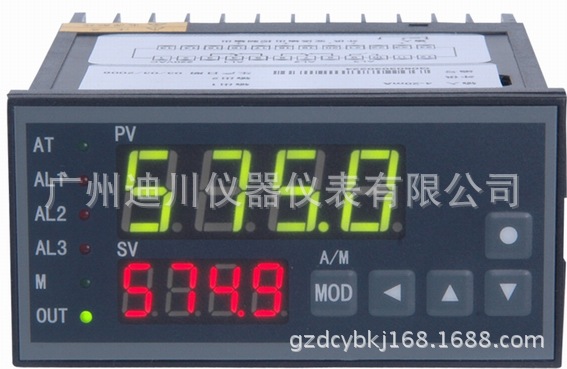

XSC5/ PID智能調節機 , 雙顯示、控製輸出
外形
尺寸 A— 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
B— 96(W)×96(H)×112(L)
C— 96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)
D- 72(W)×72(H)×112(L) (限XSC5)
E— 48(W)×48(H)×112(L) (限XSC5)
麵板形式 H 橫式
S 豎式
F 方形
輸入信號
（其它輸入信號訂貨時說明） E 熱電偶K、S、R、B、N、E、J、T或輻射感溫計
R 熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53或電阻
I 直流電流（4~20）mA、（0~10）mA或（0~20）mA
V 直流電壓（0~5）V、（1~5）V
M 直流mV（訂貨註明范圍）
W 電位器500Ω~5000Ω
L 遠傳壓力表
報警點數量 T□ T0:無報警 T1~T3：1~3點報警
控製輸出 C0 無輸出
C1 電流輸出（4~20）mA、（0~10）mA或（0~20）mA
C2 電壓輸出（0~5）V、（1~5）V
C3 電壓輸出（0~10）V
C4 固態繼電器驅動電壓輸出
C5 可控矽無觸點常開式輸出
C6 可控矽過零觸發輸出
C7 繼電器觸點開關輸出
變送輸出
(獨立供電，全隔離。10位D/A,誤差小於±0.5%，或12位D/A,誤差小於±0.2%) A0 無輸出
A1 電流輸出(4~20）mA、（0~10）mA或（0~20）mA
A2 電壓輸出(0~5）V、（1~5）V
A3 電壓輸出(0~10）V
A4 其它輸出
外供電源 B0 無外供電源
B1 外供 24V DC
B2 外供 12V DC
B3 外供精密電壓源
B4 外供精密恒流源
B5 其它
通訊介面
（獨立供電，全隔離，2400~19.2K機表地址0~99，應答延遲小於500μs） S0 無通訊介面
S1 RS-232介面
S2 RS-485介面
機表電源 V0 220V AC
V1 24V DC
V2 12V DC
V3 其它
