西門子SAX61.03電動閥門執行器用於暖通空調系統控製和安全切斷的西門子VVF、VXF、VVG、VXG系列型號的二通閥和三通閥配合使用。驅動器行程為20mm,工作電壓為AC220V,比例調節控製,控製信號0-10v或4-20ma,反饋信號0-10v或4-20ma。可直接安裝在閥門上,無需調整,帶手動調節器,位置指示器和LED狀態顯示,可選配輔助開關、電位計、動能模塊、閥桿加熱元件等。
SAX61.03電動閥門執行器技術參數
工作電壓:AC24V
控製信號:比例調節控製,輸入輸出信號:0-10V或
4-20MA
開關時間:30秒
行程:20mm
額定推力:800NM
環境溫度:-25-+70度
環境濕度:95%RH
防護等級:IP54

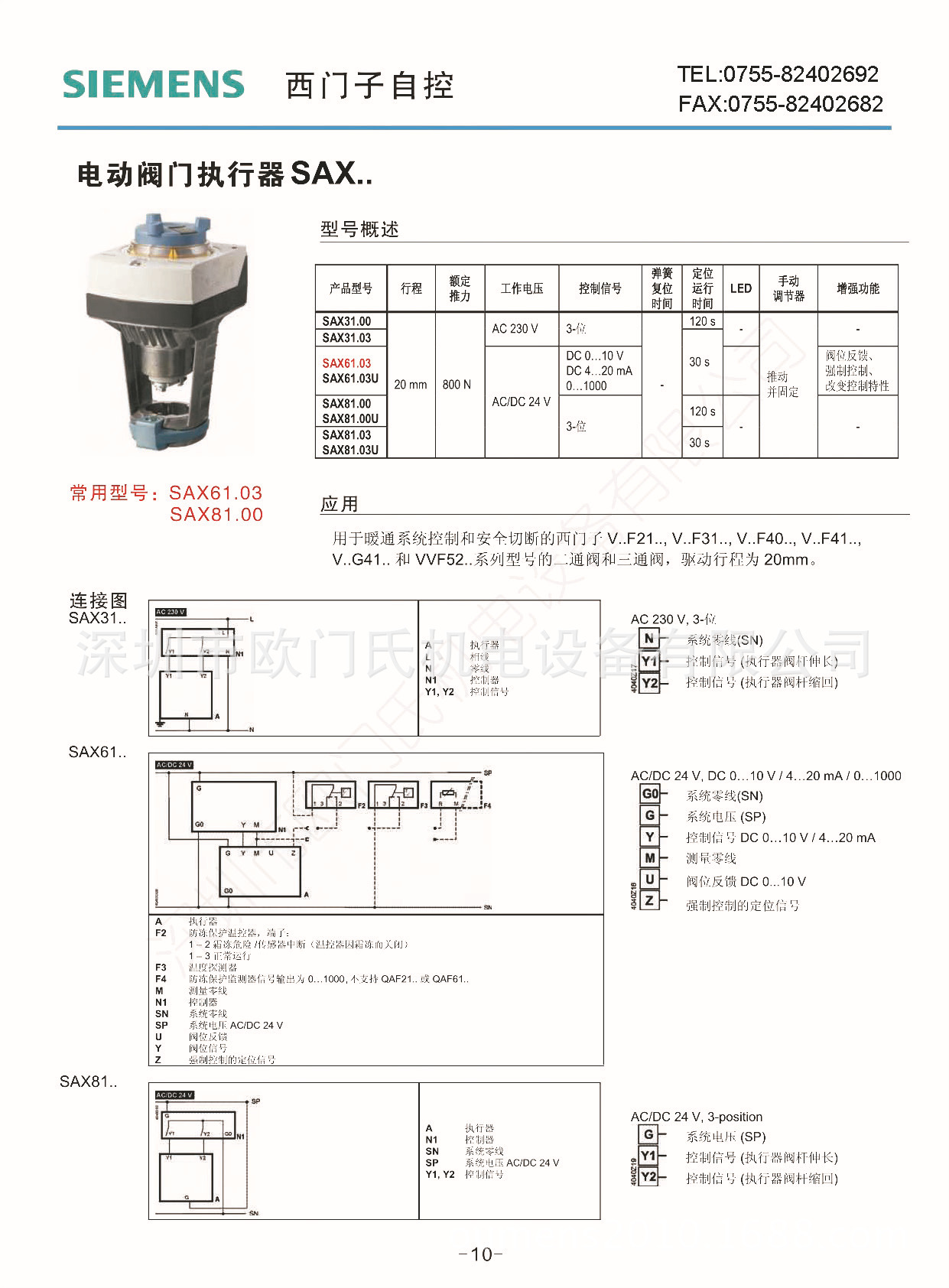

SAX61.03電動閥門執行器接線圖
SBV61西門子執行器
用途:用於 VVF47西門子電動二通閥、VXF47西門子電動三通閥閥門的驅動,
SBV61西門子執行器簡介
SBV61執行器是40mm行程。
SBV61工作電壓AC24V,DC0…10V控製信號
SBV61系列執行器型號預覽:
產品型號 | 定位信號 | 行程 | 驅動力 | 工作電壓[V] | 運行時間[s] | 手動操作 |
SBX61 | DC 0…10 V | 20 mm | 700 N | AC 24 V | 120 | 手動調節扳手 |
SBX81 | 三位 | |||||
SBX31 | AC 230 V | |||||
SBV61 | DC 0…10 V | 40 mm | 1600 N | AC 24 V | 180 | 手動調節扳手 |
SBV81 | 三位 | |||||
SBV31 | AC 230 V |
SBX/SBV執行器與西門子電動閥VVF47系列、VXF47系列電動三通閥組合情況。
型號 | DN | 額定壓力 | kvs [m3/h] | ||
SBX.. | VVF47.50 | 法蘭 | 50 | 16 | 40 |
SBX.., SBV | VVF47.65 | 法蘭 | 65 | 63 | |
VVF47.80 | 法蘭 | 80 | 100 | ||
SBV.. | VVF47.100 | 法蘭 | 100 | 160 | |
VVF47.125 | 法蘭 | 125 | 250 | ||
VVF47.150 | 法蘭 | 150 | 315 | ||
SBX.. | VXF47.50 | 法蘭 | 50 | 16 | 40 |
SBX.., SBV.. | VXF47.65 | 法蘭 | 65 | 63 | |
VXF47.80 | 法蘭 | 80 | 100 | ||
SBV.. | VXF47.100 | 法蘭 | 100 | 160 | |
VXF47.125 | 法蘭 | 125 | 250 | ||
VXF47.150 | 法蘭 | 150 | 315
|
