歐門氏MSTCI-C系列單/雙回路DDC通用控製器
歐門氏MSTCI-C系列通用DDC控製器,單/雙回路DDC通用控製器,DDC恒溫恒濕控製器,PID比例積分控製器具備兩個獨立的控製回路,每個控製回路可分為2個PID控製序列和6個開關序列。MSTCI-C11具備1個獨立的控製回路, 2個通用輸入,2個開關輸入和1個模擬輸出,MSTCI-C22具備2個獨立的控製回路, 4個通用的輸入, 2個繼電器輸出和2個模擬輸出。特別適用於新風機組與恒溫恒濕控製系統,不需要其他的工具和軟件,通過簡單設定即可完成較復雜的控製功能。
MSTCI-C功能說明:
· 模擬輸入/輸出信號,通用PID和開關控製
· 2個獨立的PID控製回路,和開關控製
· 2個模擬量輸出DC 0...10V 或 4…20 mA
· 4個通用的輸入,NTC 10K電阻或開關輸入,DC 0...10V 或 4…20 mA輸入.
· 輔助功能: 加熱/製冷自動轉換,遠程控製,設定點補償
· -C22型號:串級控製
· 監測所有輸入報警的高低點,報警後輸出可設定
· 輸入信號和設定點的反饋功能.
· 除濕的特殊功能,設定點轉換和VAV控製
· 用戶參數和控製參數有不同的密碼
· 藍色背光
· -C22高級版本: 可選斷電時鐘保存24小時;4個時間程序,分為16個時間段。

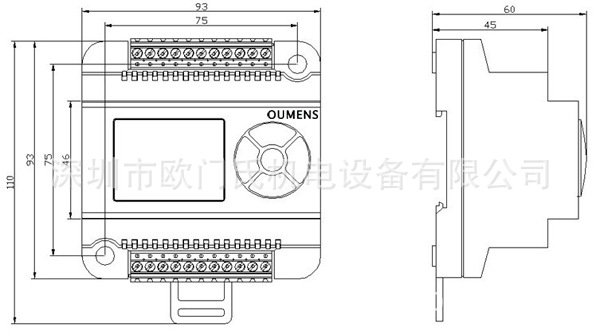

MSTCI-C外型尺寸圖:
MSTCI-C應用范圍:(特別適用新風機組與恒溫恒濕控製)
· 空氣系統:定風量或變風量的2管/4管製系統
2個加熱段
電加熱,串級控製
濕度控製
變速風機控製
· 空氣/水系統/:
2管或4管風機盤管系統的濕度與壓力控製
散熱器控製,冷庫控製
· 水系統:散熱器,地采暖或冷輻射系統
· 獨立的房間控製,酒店客房,會議室等
MSTCI-C選型表:
產品名稱 描述/選項
MSTCI-C11-0 2 UI, 1 AO, 2DO (Relays繼電器);單回路,PI控製,導軌安裝
MSTCI-C22-0 4 UI, 2 AO, 2DO (Relays繼電器);雙回路,PI控製,導軌安裝
MSTCI-C技術參數:
·工作電壓:24VAC,±10%, 50/60 Hz;Max. 3 VA
·電氣連接:Terminal Connectors, wire 0.34…2.5 mm2(AWG 24…12)
· UI通用輸入:0…10 V or 0…20 mA;溫度輸入或開關信號輸入
· AO模擬輸出:DC 0…10 V or 0…20 mA (500 ??1??71??1??776??1??71??1??778 max.),精度±1%
·DO繼電器輸出:0…250 VAC, 10 (6) A max 或 0…30 VDC, 10 (6) A max
·工作環境:溫度濕度0…50 °C (32…122 °F),<95 % 非結露
·防護等級:IP30 to EN 60 529
·產品尺寸:60 x 93 x 93(110*) mm(H x W x D),Din 標準安裝導軌
· 產品重量 (包括包裝):240g
驅動器與傳感器選擇說明:
溫度傳感器:請使用我們標準的電阻傳感器來達到最高的精度。推薦MSDB-Tn10-20測量風道和水道溫度, MSRA-Tn10房間溫度傳感器。
調節型/模擬量執行器:選擇 0-10 V DC 或 4-20 mA驅動器, 最低和最高信號可以通過軟件設置。.
浮點型/開關量執行器:建議使用連續運行的執行器,不要超過電源設備的開關功率。
開關設備:例如,水泵,風機,開關閥門,加濕器等。不要直接連接超過250VAC,10(6)A的設備。
