本節說明所有冷卻塔都是節能型的，因為電機安裝容量在國內外同類冷卻塔中較低。低噪聲型及超低噪聲卻塔水溫降一般為3~8℃，適合於空調製冷等一般水溫降的冷卻。

　超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上又采取瞭一系列噪聲控製措施。標準點噪聲值比相應的低噪聲型低3-5dB(A)。它適合於對噪聲要求更嚴的地方，例如，賓館、醫院、公用建築以及距居民區較近的場合。它的基礎配管、電機功率等與相應低噪聲型冷卻塔相同，冷卻水量及風量與低噪聲型冷卻塔的相同。
　　工業型即中高溫冷卻水塔，溫降一般為10~25℃，該型增加瞭塔體直徑、風量、功率以及填料高度等一系列措施。它適合於水溫降較高的工業用水的冷卻。本次設計的工業型塔熱力性能上是富餘的，在選用時請不要再留餘地。
　　其代碼意義如下：例：
　　　　　DBNL3-100型：D-低噪聲；B-玻璃鋼；N-逆流式；L-冷卻塔；3-第三次改型設計；100-標準工況的名義流量100m3/h;
　　　　　GBNL3-100型：G-工業型中、高溫降；
　　　　　CDBNL3-100型；CD-為超低噪聲型；其它同上。
　　機械工業部第四設計研究院於1971年開始從事冷卻塔的研究及推廣工作，研製的成果曾多次獲得機械工業部及省、市的優秀設計獎、重大科研成果獎。
　　節能型低噪聲、超低噪聲工業型冷卻塔是在總結76年BNL系列，80年BNL2系列的設計運轉的經驗，吸收國內外同類產品的先進技術，由機械工業部第四研究院和清華大學聯合研究設計的，超低噪聲塔的吸聲措施是與北京市勞動保護研究所合作共同研究設計的。
選用及使用：　　①選用時須知水量Q，進水溫度T1，出水溫度T2及設計濕球溫度τ，根據熱力性能曲線確定型號。
　　②就著料的耐寒性而言，能適用於-50℃的地區，但是對於最冷月平均氣溫低於-10℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。
　　③循環水渾濁度不大於50毫克/升，短期水大於100毫克/升，不宜含有油污和機械性雜質，必要時采取滅藻及水質穩定措施。
　　④基礎圖供安裝參考。大塔的進出水管方向見圖示，小塔可在水平位置任意定，但不得碰基礎。中間有基礎的，其荷載應為運轉重的25%，其餘的75%由外圍長方形基礎平均承擔，如在屋頂安裝，應考慮風荷載引起的附加壓力。
　　⑤小於125型的冷卻塔，外麵連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。
　　⑥佈水管按名義流量開孔，如實際水量與名義流量相差±15%以上，訂貨時說明，由製造廠改變開孔尺寸，塔的進水管水壓大約為2米到5米水柱，設計時不要壓力過高，否則流量過大會飄水。
　　⑦本產品適用於水溫不超過60℃，如超過60℃，訂貨時提出，本廠在選材上加以解決。如需阻燃型冷卻塔，訂貨時須說明，本廠可以滿足要求。
　　⑧150型以上的冷卻塔風機、葉片角度可以調整，但要保證各葉片角度一致，電流不超過電機的額定電流。各型風機可以短期間倒轉來消水。因此，在結冰嚴重的地區，應設置可逆磁力起動器，按鈕應安裝在冷卻塔的附近。（調整葉片方法見橫流式玻璃鋼冷卻塔說明）
　　⑨冷卻塔起動時一定要先開水泵，後開風機，不允許在沒有淋水的情況下使風機運轉。
　　⑩當用戶需在冷卻塔下塔體直接吸水時，需安裝"自動給水管""急速給水管""排污管"，訂貨時需特別提出，價格表內不包括這部分價格

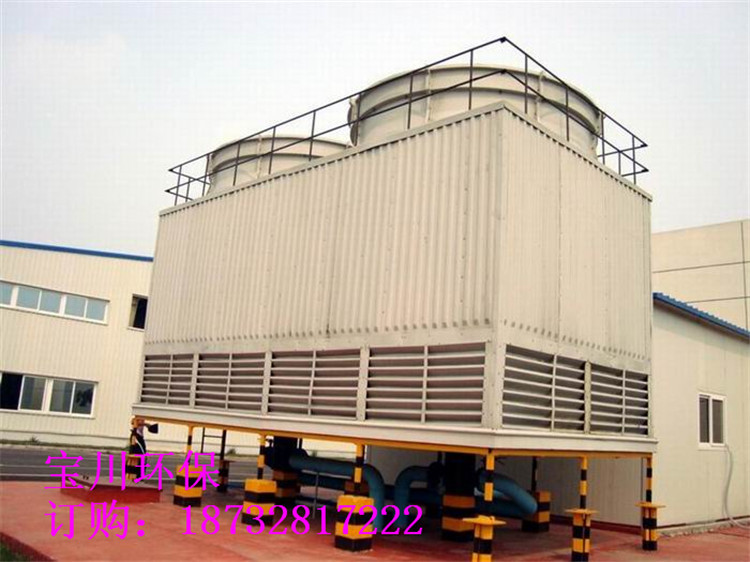

橫流式冷卻塔

機械電子工業部第四設計研究院，從1971年開始從事冷卻塔的研究與推廣工作。82年開始與清華大學工程力學系及電機系合作，由清華大學負責冷卻塔專用風機及電機的設計，北京市勞動保護研究所承擔瞭降噪措施的研究設計，因此，本系列與逆流式都是86年三方合作的最新成果。冷效高、噪聲低、耗電省。這三方麵均達到或超過國外同類產品水平。
橫流塔有BHZ系列與HBL系列二種，BHZ系列有低噪聲型及超低噪聲型，單塔冷卻水平量分別為80；100；125；175；200ml3/h。它的特點是氣流速度小，噪聲低、能耗少，適用於對噪聲要求嚴格的地點，組裝時水量可達到1200m3/h（6×200m3/h），參數表超過200m3/h都是數臺組裝，在風機，電機欄內有臺數的標註。HBL系列除有低噪聲型及超低噪聲型之外，還有中高水溫降的工業型。單塔冷卻水量分別為300；500；700m3/h也能並聯使用。它的特點是氣流速度高，噪聲略高於組裝塔，但低於逆流塔，占地麵積小。

  兩個系列代碼：B-玻璃鋼  H-橫流塔  Z-組裝式  L-冷卻塔        其餘與逆流相同。

機械電子工業部第四設計研究院，從1971年開始從事冷卻塔的研究與推廣工作。82年開始與清華大學工程力學系及電機系合作，由清華大學負責冷卻塔專用風機及電機的設計，北京市勞動保護研究所承擔瞭降噪措施的研究設計，因此，本系列與逆流式都是86年三方合作的最新成果。冷效高、噪聲低、耗電省。這三方麵均達到或超過國外同類產品水平。
橫流塔有BHZ系列與HBL系列二種，BHZ系列有低噪聲型及超低噪聲型，單塔冷卻水平量分別為80；100；125；175；200ml3/h。它的特點是氣流速度小，噪聲低、能耗少，適用於對噪聲要求嚴格的地點，組裝時水量可達到1200m3/h（6×200m3/h），參數表超過200m3/h都是數臺組裝，在風機，電機欄內有臺數的標註。HBL系列除有低噪聲型及超低噪聲型之外，還有中高水溫降的工業型。單塔冷卻水量分別為300；500；700m3/h也能並聯使用。它的特點是氣流速度高，噪聲略高於組裝塔，但低於逆流塔，占地麵積小。

橫流式冷卻塔

  兩個系列代碼：B-玻璃鋼  H-橫流塔  Z-組裝式  L-冷卻塔        其餘與逆流相同。

結構特點：

本系列采用兩側進風，靠頂部的風機使空氣經由塔兩側的填料，與熱水進行質交換，濕熱空氣再排向塔外。填料采用兩麵帶凸點的點波片，通過安裝使用點波片粘接成整體，以提高剛性。由於兩麵有凸點避免瞭水滴直接滴下的機會，提高瞭形成水膜的作用，填料尾部設有收水措施。
風機采用低轉速，低動壓的機翼型玻璃鋼風機葉片，采用滌綸增強的動力帶，它的噪聲小，傳動效率高遇水不打滑，由於兩側進風。填料由水池底部直接堆放到配水槽。因此，沒有象逆流塔那種滴水的聲音，這對於降低冷卻塔的噪聲是十分有利的。考慮到組裝方便，冷卻塔的基座安放在條形鋼筋混凝土上。樣本中的基礎尺寸僅僅供參考，各基座的受力可取平均值。地腳螺栓處可預埋200×200mm厚12mm的鋼板，如有用戶希望水槽貯水量加大，可訂貨說明。

選用註意事項：
　　本系列冷卻塔適用於最冷月平均氣溫不低於-10℃的地區。氣溫過低時使用，應考慮管路及水槽的結冰周題，必要時在水槽內加電熱管。
　　本產品熱水的溫度不超過65℃時，訂貨時應提出水溫要求，以便選材時考慮。如有阻燃或難燃要求的，應根據當地消防部門對玻璃鋼氧指數的要求進行生產，應該由用戶事前提出。對安裝在屋頂上的橫流塔，建議用戶選用阻燃性玻璃鋼。目前，我廠根據各城市部門的要求，已生產有難燃性玻璃鋼冷卻塔，其玻璃鋼的氧指數可分別達到≥26。
進水管由兩邊分別裝設，並連接到配水箱，用戶應在接管處設置閥門，以供調節流量用，最好采用天津市塘沽閥門廠生產的蝶閥，進水管可以由下麵的乾管引入，也可以把乾管放在塔上，這時，其管道支架應落在冷卻塔的側麵的梁上。出水管可選任一進風方向，由塔底出水箱接出，不得由側板方向接出。

　　配水箱的配水孔按名義流量開孔，如實際流量超過名義流量的25%，應通知製造廠傢。
　　冷卻塔采用玻璃鋼葉片，安裝及使用時，應調整風筒的圓度，並使葉尖與塔壁間隙相等，並不小於10mm,葉片角度要調整一致，電流不得超過電機的額定電流，最好等於0.9~0.93額定電流，調整葉片的方法應在靠近葉尖15mm處，每根葉片的前後兩緣分別做一標志，再由支架下弦分別測每根葉片前後兩緣的距離，以計算出各葉片這點前後緣的高差，通過數次調整，此高差一致，即為合格。

　　當用戶需在冷卻塔水箱內直接吸水時，需安裝"自動給水管""急速給水管""排污管"訂貨時需特別提出，價格表內不包括這部份價格。
橫流式2型玻璃鋼冷卻塔說明

　　根據市場需求，我廠於一九九五年先後開發生產瞭節能橫流式及逆流式兩大系列不銹鋼及玻璃鋼冷卻塔，深受用戶好評，本說明書中所有冷卻都是節能型的，因為電機安裝容量在國內外同類產品中較低，低噪聲型及超低噪聲型冷卻塔水溫降一般為3-8℃，適合於空調製冷等一般水溫降的冷卻。

　　超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上增加瞭一系列噪聲控製措施，標準點噪聲值比相應的低噪聲型低-6dB(A),適合於對噪聲要求更嚴的場所，低噪聲與超低噪聲的配管、電機功率、冷卻水量及風量相同。

　　目前，我廠生產推廣的節能CDBHZ2型單臺冷卻塔設備，分別有100-300型，需用超逾300型都是數臺組裝。

　　本系列采用兩側進風，靠頂部的風機使空氣經由塔兩側的填料，與熱水進行質交換，溫熱空氣再排向塔外。填料采用兩麵帶凸點的點波片，通過安裝使點波片粘接成為整體，以提高鋼性。由於兩麵有凸點避免瞭水滴直接滴下的機會，提高瞭形成水膜的作用，填料尾部設有收水措施。
　　風機采用低轉速，低動壓的機翼形玻璃鋼風機葉片，采用滌綸增強的動力帶，它的噪聲小，傳動效率高、遇水不打滑。由於兩側進風，填料由水池底部直接堆放到配水槽 。因此，沒有像逆流塔那種滴水的聲音，這對於降低冷卻塔的噪聲是十分有利的。考慮到組裝方便，冷卻塔的基座安放在條形鋼盤混凝土上。樣本中的基礎尺寸僅共參考，各其座的受力可取平均值。地腳螺栓處可預埋300×300mm厚10mm的鋼板，如有用戶希望水槽貯水量加大，可訂貨說明。
　　玻璃鋼表麵采用美國進口膠衣樹脂，耐老化，不變色；
　　降噪措施，冷卻塔配用瞭變扭矩變極雙速電機；低速風量是高速的0.75,低速功率是高速的0.5，經實測表明，在低溫降塔t低於設計值2.5℃改用低速年節電45%，而國傢噪聲控製規定夜晚噪聲值低於白天6dB(A),夜晚都可用低速，對風機來講，低速8級運轉噪聲比高速6級低於6dB(A)，在冷卻塔出口風口安裝瞭降噪吸聲棚。

　　本設計采用瞭2型橫流塔專用點波填料片，其熱力性能及阻力特性，目前都優於其它填料，因此，本設計參數大大提高，居國內同類產品首位。

　　風機采用玻璃鋼葉片，安裝及使用時，應調整風筒的圓度，並使葉尖與塔壁間隙相等，並不少於10mm.葉片角度要調的一致，電流不得超過電機的額定電流，最好等於0.9-0.93額定電流。調整葉片的方法應在靠近葉尖150mm處，每根葉片的前後兩緣分別作一標志，再上支架下弦分別測每根葉片前後兩緣的距離，以計算出各葉片這點前緣的高差，通過數次調整，比高差一致即為合格。

代碼  C-超低噪聲  D-低噪聲  B-玻璃鋼  H-橫流式   Z-組裝式    2-二次改進型
