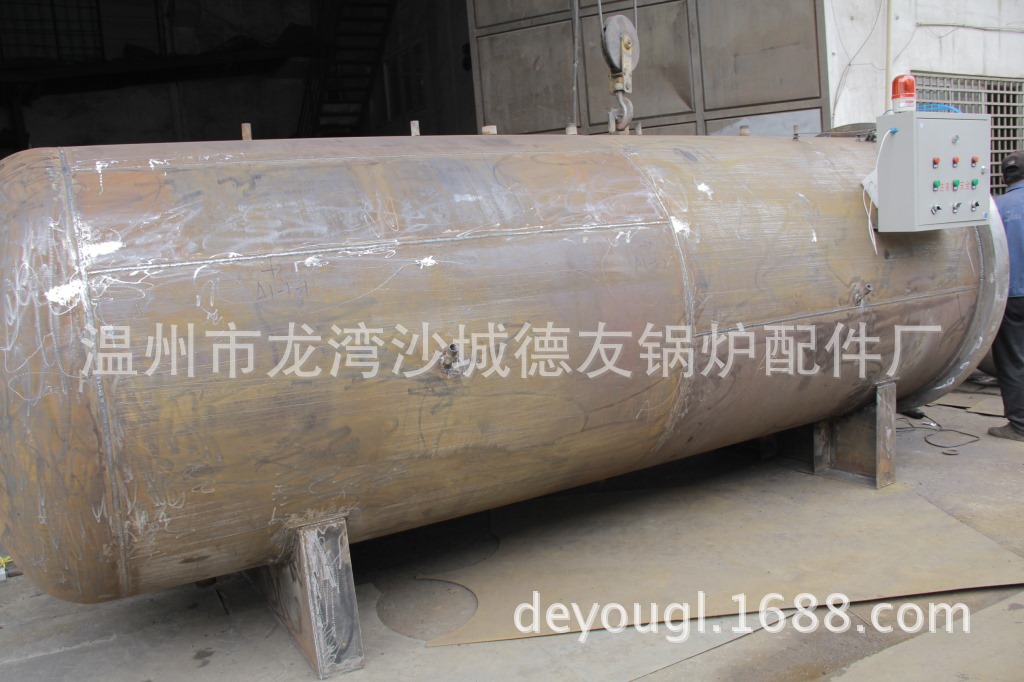

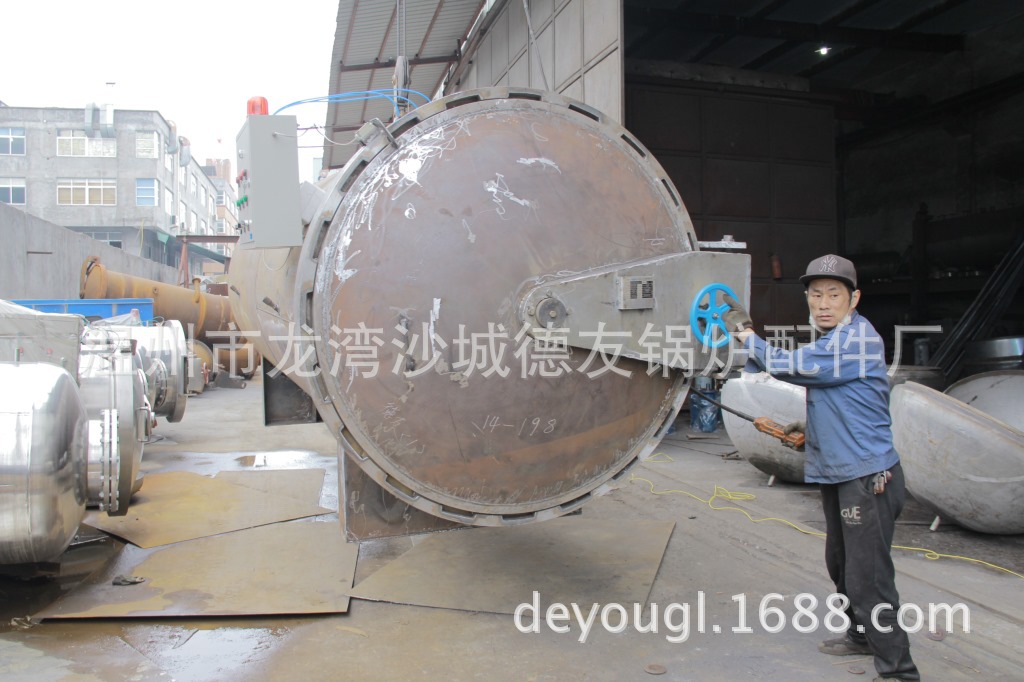

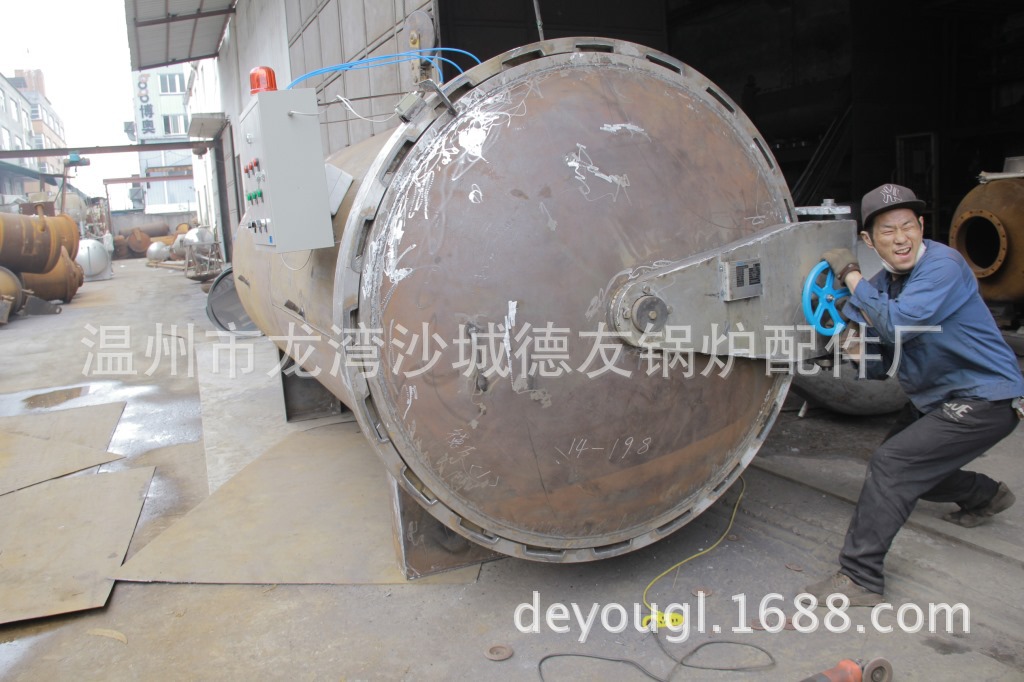

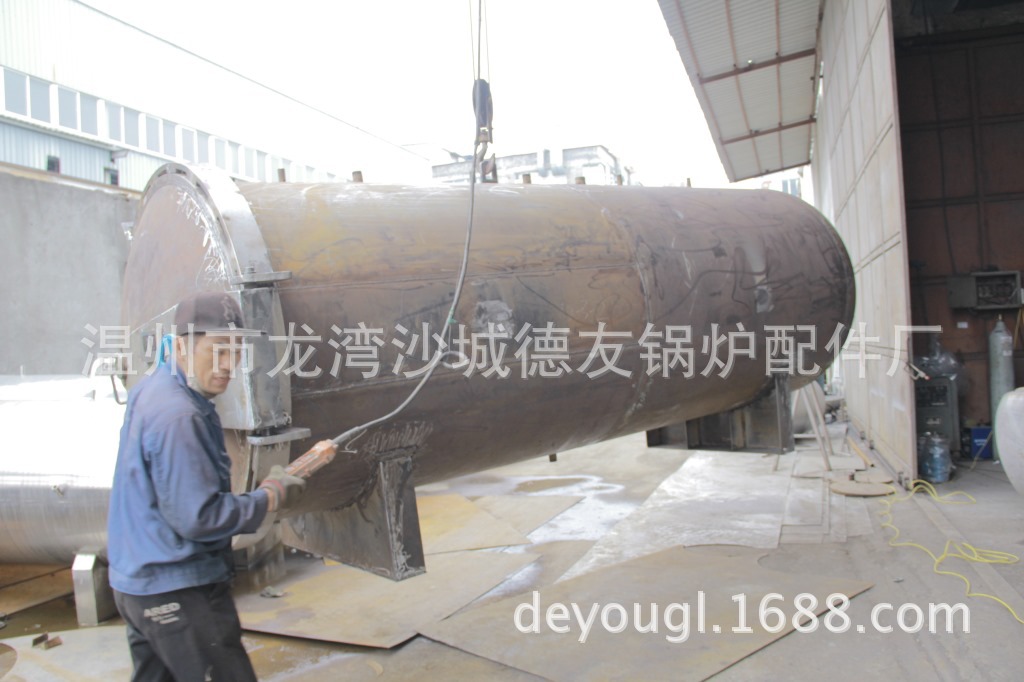

客戶必讀：我們公司一直以來都是以質量和實用性擺在第一位，因為是壓力容器我們必須以安全和質量放在第一位，並且百分之百保證產品的質量。老客戶也知道我們價格在同行當中偏低的，照片都是我們公司員工去客戶企業安裝的時候拍的，另外我們並非是外貿公司和一般的中介沒有自己的廠房，我們是實體企業，如果心存疑慮的客戶可以直接到我們廠房參觀，我們也非常歡迎你的到來。

硫化罐是橡膠製品生產中應用最早的硫化設備，多年來盡管其他硫化設備有很大發展，但直到今天某些橡膠製品（膠管、膠鞋、膠輥）的硫化還離不開它，就是模製品、膠佈製品盒電纜製品也有應用硫化罐硫化的，可見，硫化罐仍然是硫化的基本設備之一。）

　　§2－1用途與分類

　　一、用途與分類

　　1、用途：臥式硫化罐主要用於硫化飛模型橡膠製品，如膠鞋、膠管、電纜、膠輥盒膠佈等，有時，也用於硫化模型橡膠製品。

　　2、分類

　　（1）按硫化的橡膠製品分

　　膠鞋硫化罐

　　膠管硫化罐

　　膠佈和膠輥硫化罐

　　（其結構基本類同，但硫化膠佈、膠輥用的硫化罐為瞭防止在硫化過程中橡膠受熱軟化流延，專門設有膠佈卷或膠輥轉動傳動裝置。另如膠管硫化用的硫化罐，一般采用直接蒸汽加熱硫化，罐內不設熱空氣循環裝置等。）

　　（2）按硫化罐罐體的結構形式分：

　　直接加熱硫化罐

　　間接加熱硫化罐

　　（直接加熱硫化罐罐體直接通入蒸汽加熱硫化，間接加熱硫化罐大多采用罐內裝設蒸汽散熱排管加熱硫化。過去間接加熱硫化罐采用夾套結構，在夾套中通入蒸汽加熱硫化。但這種結構製造麻煩，現已基本不用。此外，為瞭獲得較高的硫化溫度，近年來發展瞭一種采用電加熱的硫化罐）

　　§2－2 規格表示和技術參數

　　1、規格表示

　　臥式硫化罐采用“罐體內徑×有效長度”單位m，型號用XL表示，對於硫化製品和膠鞋用的臥式硫化罐，則在XL後加字母J。所以硫化罐的型號表示方法為：如XL-J0.8 ×11、 XL-J1.5 ×3等。

　　2、技術參數

　　罐體內徑，加熱方式，工作介質，工作壓力，工作溫度，外形尺寸等。

　　§2－3 基本結構

　　臥式硫化罐的工作壓力一般在1.2MPa以下，屬於低壓一類容器，大都呈單壁圓筒狀結構，由罐體、罐蓋及其開關和閉鎖裝置、加熱裝置和其他輔助裝置等構成。

　　（上圖所示是一個通用型臥式硫化罐的結構，它廣泛用於硫化膠鞋及其它橡膠製品。

　　罐蓋1為錯齒結構。開閉罐蓋時利用電機7、V帶及渦輪減速器6驅動螺桿轉動，在螺母9作軸向移動時，推動固定在罐蓋1上的撥叉8，使罐蓋繞支架4上的支點轉動一個齒距的距離。轉動距離用限位開關控製。由於電機7的正、反向轉動，使得罐蓋1上的齒和罐體11罐口上的齒走過一個齒距而交錯或脫離，從而實現罐蓋的閉鎖或松開。罐蓋和罐口之間的結合麵用密封圈16密封。罐蓋的支架4為鉸鏈結構，罐蓋可繞立軸15打開或關閉。立軸15的上端裝有齒輪17，與氣缸5的活塞桿上的齒條2嚙合，在氣缸5的活塞桿的推動下，罐蓋開啟或關上。

　　根據硫化的要求，向硫化罐輸入壓縮空氣或蒸汽。在使用熱空氣硫化時，壓縮空氣用加熱器13加熱，並用鼓風機14將罐內空氣循環，使罐內各處溫度均勻一致，硫化罐以及硫化小車和製品的全部質量，由罐座10支承。在罐體11上裝有各種管件及安全閥，並設有測溫、測壓孔，以便輸入各種硫化介質檢測溫度和壓力，保證硫化罐正常、安全工作。

　　待硫化的橡膠製品，通常裝在專用的硫化小車上，沿軌道21推入罐內。）

　　（圖示為另一種通用臥式硫化罐的結構，被稱為蒸汽外加熱臥式硫化鼓，其主要特點是在罐體1的外壁上焊有半圓形狀加熱圈2，每個加熱圈分別和進汽管3相連。加熱圈的斷麵一般為半圓形，彎成環形後焊於罐體外麵。在罐體1的裡側裝有鼓風機5。為瞭使鼓風機5送出的空氣流先加熱再接觸製品而裝有導風罩4，把鼓風機和橡膠製品隔開。導風罩4用薄鋼板焊接而成。

　　這種硫化罐的優點是由於裝有導風罩4，使得鼓風機的氣流不直接吹向製品，罐內容易清掃乾凈，不會因罐內積存臟物而污染正在硫化的橡膠製品，保證產品外觀質量。同時熱空氣可均勻加熱硫化橡膠製品，有利於提高硫化質量，以及由於把加熱裝置移到瞭硫化罐的罐體外，從而可增加硫化罐的有效空間，降低能耗，提高使用效率，增加產量。）

　　（二）膠管臥式硫化罐

　　（膠管臥式硫化罐系指用於硫化硬芯成型的膠管的硫化罐，其基本結構與通用型臥式硫化罐類似。膠管臥式硫化罐罐體都較長，為便於運輸，罐體分段製造後，在使用現場再焊成一體。國外也有將罐體分段用法蘭連接的，但在使用中可能產生泄漏。為瞭適應生產流程的需要，有的膠管臥式硫化罐設有前、後兩個罐蓋，膠管從前麵罐口進罐，從後麵罐口出罐。罐座下麵有的設有輥子，當罐體發生熱脹冷縮時，可使罐座在輥子上移動，以免罐體產生溫度應力。

　　上圖所示，為膠管臥式硫化罐，罐蓋也呈錯齒結構，可用氣缸2閉鎖或松開。氣缸上設有齒條，與環6上的弧形齒條齒相嚙合。氣缸2的活塞桿固定在罐體8上的托架上，氣缸進氣移動時，通過齒條與弧形齒條使齒環6轉動，使罐蓋閉鎖或松開。罐蓋的打開和關閉也用氣缸驅動，其結構與工作方式與通用型臥式硫化罐相同。罐頂的冷卻水管11用於噴淋冷卻硫化好的膠管。）

　　§2－4 主要部件的設計

　　一、罐蓋

　　臥式硫化罐罐蓋的結構形式很多，國內絕大數采用錯齒結構，它具有結構簡單，工作可靠、操作方便等優點。

　　臥式硫化罐罐蓋由蓋板及蓋緣組成。常見的蓋板形狀有無折邊的球麵封頭及橢圓或碟形封頭兩種。

　　所謂無折邊球麵封頭就是將碟形封頭的直邊及轉角部分去掉，隻剩下球麵部分。無折邊球麵封頭具有製造容易、節省材料、封頭高度低、重量輕等優點，但封頭與蓋緣焊接處要產生局部應力。在確定無折邊球麵的壁厚時，應註意局部應力。

　　罐蓋的罐緣常用ZG270-500製造。

　　錯齒式罐蓋通常有齒環轉動和罐蓋轉動兩種。

　　1、齒環轉動式的是在罐蓋與齒環上各製出數量相等的若乾個矩形齒，罐蓋、齒環上的齒與齒谷一一對應，齒谷比齒略大，以便齒從齒谷中通過。當罐蓋與齒環相對轉動半個齒距時，罐蓋便被閉鎖。

　　2、罐蓋轉動式錯齒式罐蓋的結構和日常傢用的高壓鍋的罐蓋結構相似。

　　罐蓋的支承裝置常用的有鉸接式和吊轉式兩種。

　　吊轉式罐蓋支承裝置，罐蓋開閉時其運動軌跡呈拋物線狀。這種結構在開閉罐蓋時所需的占地麵積較小，活動接軌也可以較短，但開閉罐蓋不易實現機械化。現在使用較少。

　　鉸接式罐蓋支承裝置，罐蓋在邊部用鉸鏈以鉸接形式支承在罐體罐口部位的邊部，其結構類似建築門窗的鉸接支承方式。鉸接式罐蓋支承裝置開關罐蓋時所需要的麵積較大，活動接軌也較長，但較易實現開關罐蓋的機械化。

　　過去，錯齒式罐蓋開關和閉鎖均采用齒輪副或蝸桿副由人工用杠桿驅動。現在，則采用電機或氣缸進行驅動。

　　電動罐蓋閉鎖裝置具有工作平穩無沖擊的優點，在臥式硫化罐上廣泛使用。

　　氣缸驅動的罐蓋閉鎖裝置，結構簡單，但工作時不夠穩定，罐蓋的轉動速度會受氣壓變化的影響。

　　二、罐口密封圈

　　臥式硫化罐罐口密封圈一般都采用唇式密封圈，利用罐內硫化介質（如蒸汽）壓力壓住膠唇而自行密封罐口。

　　罐口密封圈常采用耐熱橡膠製造。

　　三、罐體及罐底

　　臥式硫化罐罐體及罐底一般采用碳素鋼製造。采用A3、AY3鋼板時，厚度不得大於16mm，設計壓力不大於1MPa。采用A3F、AY3F鋼板時，厚度不大於12mm，設計壓力小於0.6MPa。

　　對於較高設計壓力和較大厚度的，可采用16MnR鋼板製造。硫化罐焊縫一般采用雙麵對焊。

　　臥式硫化罐的罐底（也稱封頭）一般用橢圓形封頭或碟形封頭。橢圓形封頭是由半橢圓球和高度h0的短圓筒（直邊）兩部分組成。直邊的作用是避免罐體與封頭間的環向焊縫受邊緣應力。橢圓形封頭各點的曲率半徑雖不一樣，但半徑的變化是連續的，因而承受內壓時，封頭內的應力分佈沒有突變。

　　碟形封頭是由以R為半徑的球麵。以r為半徑的過渡圓弧和高度為h0的直邊組成的。由於過渡圓弧與球麵連接處a點的曲率半徑有突變，在內壓作用下要產生很大的局部應力，故碟形封頭的壁厚比相同條件下的橢圓形封頭的壁厚要大。

　　（手畫圖）

　　四、罐口

　　錯齒式罐口的結構有固定式齒環和轉動式齒環兩種。固定式齒環的罐口靠罐蓋的轉動閉鎖。轉動式齒環的罐口，罐蓋不能轉動，靠齒環的轉動閉鎖罐蓋。齒環用兩個半圓環組成，用螺栓聯成一體。

　　罐口的材料一般用ZG270-500。

　　五、空氣循環裝置及加熱器

　　臥式硫化罐內的空氣循環裝置不但可以提高熱交換效果，還可以使罐內各部溫度比較均勻，從而可提高硫化製品的質量。空氣循環裝置系由鼓風機及風道兩部分組成。

　　（鼓風機翼輪14呈後彎曲多翼片結構，轉速600r/min，具有噪音小、風壓比較穩定的特點。在風扇翼輪轉速稍有增加時，電機負荷也不易過載。翼輪軸11由密封裝置15密封，以防內壓泄漏。密封裝置的殼體具有冷卻水夾套，工作時通水冷卻，以降低密封裝置的溫度，並用油杯補充填料的潤滑油。風扇翼輪14前有風罩5及防護網7，用於集流和防止雜務進入翼輪。風道由隔板2、3、6與罐體1共同構成，氣流按圖示方向循環。在左、右、下三個風道內裝有圓翅形加熱器17，上風道內裝有排管加熱器16，用以加熱罐內空氣。為瞭便於安裝及檢修加熱器16、17，蒸汽及冷凝水管都從硫化罐底進出，用填料密封。）

　　根據一般工藝要求，間接式加熱的臥式硫化罐罐內腔工作區上、下部位溫差不應超過4℃，硫化罐兩端溫差不應超過8℃。直接加熱式臥式硫化罐內腔工作區溫度差不應超過10 ℃，這樣的溫差實際上太大，對製品質量有影響。下圖所示為一個改進的高效加熱系統。經改造後，溫差不大於2 ℃，蒸汽用量較一般可減少20～30％，正硫化前的升溫時間減少20～30％。

　　（在硫化罐罐壁內周散熱片4與罐壁之間裝有半月形內封板5，使罐內與內擋板之間的空隙盡量減小，同時在內封板5兩端各設一個有一定角度的氣流緩沖板7，用於減小氣流阻力，提高氣流速度。在百葉窗式外擋板6上設有若乾上窄下寬的截流孔3，其尺寸從風機端至進口部位逐漸增大，使與散熱片交換後的熱空氣成混合氣，在罐體各個部位的溫度達到平衡，另外采用提高循環風機轉速，使熱交換的空氣直接吹向產品，以提高熱交換速度。在外擋板的罐蓋端設有一個與罐體有一定空隙的半月形封板10，防止氣體從出口處大量通過。）

　　在硫化罐內充有內壓或在內壓尚未排盡的情況下開啟硫化罐是件十分危險的事。為確保安全，必須設置安全裝置。傳統的安全裝置由設在罐口部位的旋塞閥和插入罐蓋蓋緣孔中的插銷及手柄和曲柄等構成。開罐時，必須將插銷拔出，罐蓋才能轉動開啟。但當拔出插銷時通過曲柄帶動旋塞閥閥芯轉動，使旋塞閥開啟，將罐內殘餘蒸汽排入大氣，待無壓後再開罐。新設計的安全裝置通常由零壓開關和限位開關組成。

　　（定位氣缸6由硫化罐零壓開關控製。當零壓開關感知罐內壓力小於0.01MPa時，即發出信號允許硫化罐開罐。此時定位氣缸6進氣，活塞桿5下縮，上端從定位板4的孔中脫出，下端觸動限位開關7，罐蓋1即可轉位開啟。當硫化罐要重新開始工作時，罐蓋1必須蓋好，活塞桿5的上端依靠氣缸內的彈簧插入定位板4的孔中，並觸動限位開關3後，硫化罐才能開始充氣正常工作。）

　　§3－3 附屬設備

　　一、活動接軌

　　臥式硫化罐罐蓋開啟後，需要一段活動接軌把地麵軌道與內軌道連接起來，才能實現裝載製品用的硫化小車進出硫化罐的機械化。主要有兩種：一種是有罐蓋通過連桿牽動一段裝在移動小車上的軌道，使之實現接軌。另一種是鉸接活動接軌。

　　二、牽引小車

　　牽引小車是硫化罐一種專用的軌道小車，用於將裝載半成品的硫化小車推入硫化罐內，硫化結束後，又將硫化小車從硫化罐內拉出。牽引小車在膠鞋、膠管廠裡使用較多。

　　第四節 膠管硫化罐的生產線

　　膠管生產線主要由臥式硫化罐、卷揚機、牽引小車、硫化小車、和活動接軌等組成。

　　（卷揚機8由電機12經減速器7傳動，可作正反向運轉，並可用製動器6迅速停車。卷揚機的鋼絲繩兩端連接在牽引小車4上。卷揚機8作正轉或反轉時，牽引小車4就前進或後退。硫化罐前裝有活動接軌10，隨著硫化罐罐蓋的開啟，將罐內外的軌道連接起來。硫化小車系由型鋼焊接而成，並可按硫化的膠管長度需要拼接起來。牽引小車4上裝有自動掛鉤裝置，掛鉤平時處於升起狀態，隻是在成品出罐、半成品進罐時，掛鉤才下降鉤住硫化小車。該裝置的缺點是牽引小車與硫化小車掛鉤連接時沖擊大。這樣的生產線可使膠管硫化過程中進出罐作業實現機械化。）
