一、焦爐煤氣調節裝置及焦爐煤氣噴嘴

1  用途：本設備安裝在加熱煤氣管道地下室焦爐煤氣管上，用來調節進入各立火道的焦爐煤氣流量。

2  操作環境：在地下室煤氣區域操作，環境含塵量<10mg/m3，相對濕度<52%，溫度0℃~50℃，爆炸危

   險區域為1區。

3  技術規格

3.1 主要部件有平行活接頭墊圈11/4″、平座活接頭11/4″、小噴嘴、帶邊外方管堵11/4″、外方管

    帽、異徑四通。

3.2 主要材質：

       外方管帽、活接頭、異徑四通：可鍛鑄鐵KTH350-10

       小噴嘴：不銹鋼06Cr19Ni10

3.3 重量：調節裝置2.65kg/套(不含噴嘴)，小噴嘴重量每個：0.07 kg

3.4工作介質：焦爐加熱用焦爐煤氣。

3.5 工作壓力：最大10000 Pa。

4.偏差

4.1 鑄件及管件不應有氣孔、裂紋、縮孔、夾渣等缺陷，其加工麵粗糙度Ra25μm。

4.2 鋼管內加工麵粗糙度Ra12.5μm。

4.3小噴嘴內孔加工麵粗糙度Ra12.5μm，其餘Ra25μm。

4.4小噴嘴孔徑公差±0.035mm。

5質量保證系統、試驗和驗收

5.1鑄件不得有影響強度的裂紋、氣孔及渣眼等。

5.2各部件之間拆卸靈活，裝配時不許使用鉛油、麻刀。

5.3經檢查合格後的產品在加工密封麵上塗中性油，外表麵塗兩遍銀粉，不銹鋼不塗漆。

6  供貨范圍

     焦爐煤氣調節裝置(不含噴嘴)：2085套,其中備品11套，

     小噴嘴訂貨數量3470個。

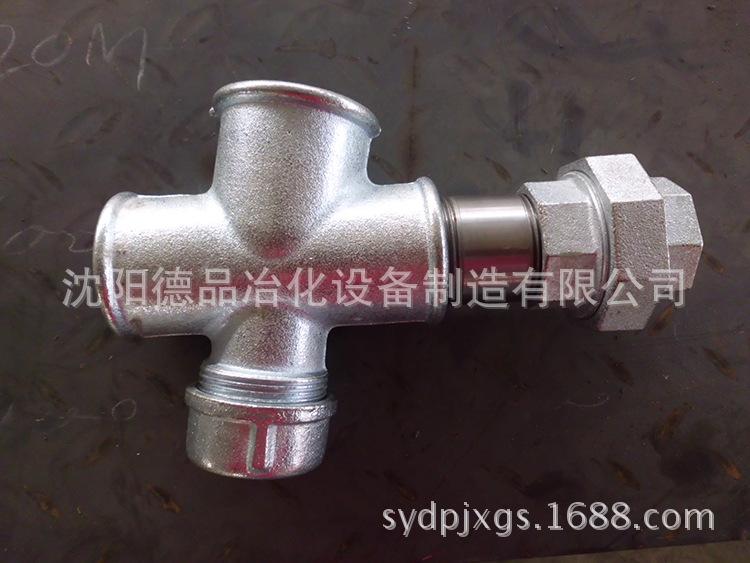

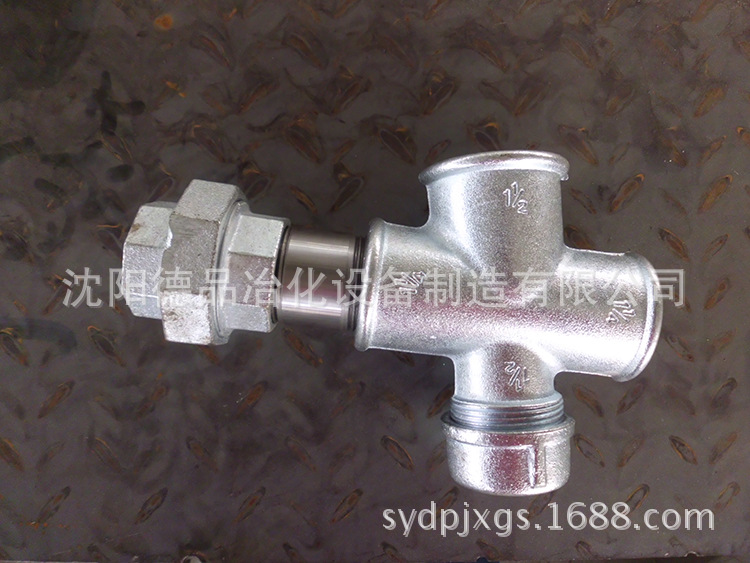

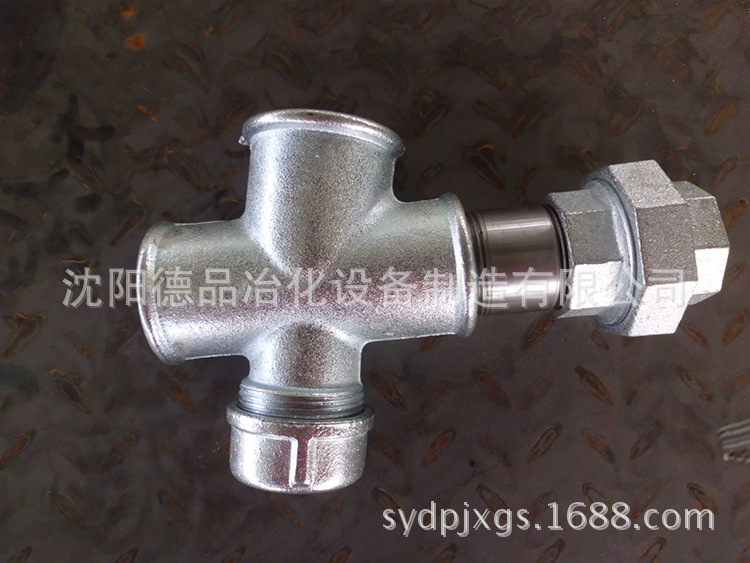

焦爐煤氣調節裝置參考圖

沈陽德品冶化設備製造有限公司

聯系人：鄧善蓮

聯系電話：13889732248

聯系地址：遼寧省沈陽市經濟技術開發區開發二十四號路24號

郵編：110000
