木工帶鋸機

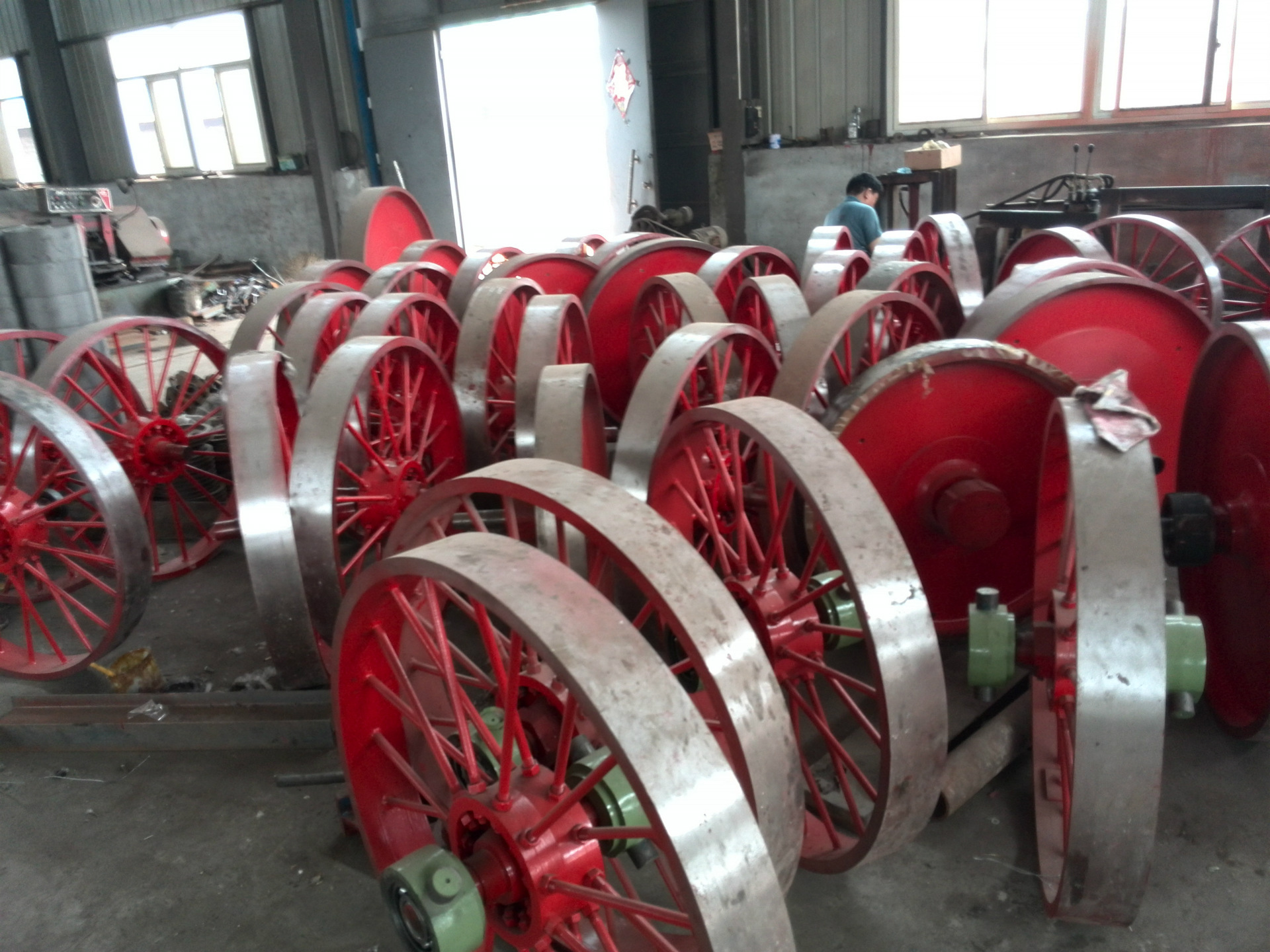

木工帶鋸機是以環形鋼質帶鋸條為鋸質,繞在兩個鋸輪上作單向連續的運動來進行鋸切木材的設備。主要由床身、上下或左右鋸輪、帶鋸條張緊裝置、鋸條導向裝置、工作臺等組成。床身由鑄鐵或鋼板焊接製成。鋸輪分有幅條式的鋸輪和幅板式的鋸輪;立式鋸一般下鋸輪為主動輪,上鋸輪為從動輪,上鋸輪的重量應比下鋸輕2.5~5倍。帶鋸條的切削速度通常為30~60m/s。上鋸輪升降裝置用於裝卸和調整帶鋸條的松緊;上鋸輪仰俯裝置用於防止帶鋸條在鋸切時從鋸輪上脫落。帶鋸條張緊裝置則能賦予上鋸輪以彈性,保證帶鋸條在運行中張緊度的穩定;舊式的采用彈簧或杠桿重錘機構,新式的則采用氣壓、液壓張緊裝置。導向裝置俗稱鋸卡,用以防止鋸切時帶鋸條的扭曲或擺動;下鋸卡固定在床身下端,上鋸卡則可沿垂直滑軌上下調節;鋸 卡結構有滾輪式和滑塊式,滑塊式系用硬木或耐磨塑料製成。
木工帶鋸機在木材工業中應用廣泛,機型繁多,按工藝用途可分為:大帶鋸,再剖帶鋸機和細木工帶鋸機;按鋸輪安置方位分:立式的,臥式的和傾斜式的,立式的又分:右式的和左式的;按帶鋸機安裝方式分:固定式的和移動式的;按組合臺數分:普通帶鋸機和多聯帶鋸機等
木工帶鋸機跑車系列:
木工帶鋸機跑車技術參數:
類別 | 型號 | 三米跑車 | 四米跑車 | 五米跑車 | 六米跑車 |
手動跑車 | 樁數(個) | 3 | 4 | 4 | / |
推木樁行程(mm) | 600 | 600 | 650 | / | |
最大卡木長度(mm) | 4000 | 6000 | 6000 | / | |
自動跑車 | 樁數(個) | / | 4 | 4 | 5 |
推木樁行程(mm) | / | 650 | 650 | 700 | |
最大卡木長度(mm) | / | 6000 | 6000 | 7000 | |
配用動力 | / | 1.5kw 4kw 各1 | 1.5kw 4kw 各1 | 1.5kw 4kw 各1 |
木工帶鋸機主要技術參數:(因數據會隨時變更,所列數據及圖片僅供參考,具體數據詳見隨機說明書或來電咨詢)
木工帶鋸機的主要規格 | MJ-3210 | MJ-319 | MJ-318 | MJ-316 |
鋸輪直徑(mm) | 1070 | 900 | 800 | 600 |
鋸輪寬度(mm) | 125 | 100 | 100 | 60 |
鋸輪轉速(r/min) | 750 | 750 | 850 | 800 |
上下輪最大中心距(mm) | 1850 | 1700 | 1450 | 1200 |
上下輪最小中心距(mm) | 1600 | 1600 | 1300 | 1100 |
最大鋸木尺寸(Φmm) | 1000 | 600 | 600 | 600 |
鋸條規格(mm) | 7050×150×1.25 | 6150×125×0.9 | 5400×100×0.9 | 4400×75×0.7 |
電機功率(KW) | 22 | 15 | 7.5-11 | 5.5-7.5 |
電機轉速(r/min) | 1500 | 1460 | 1440 | 1440 |
鋸機外形尺寸(mm) | 1450×1060×2920 | 1500×970×2500 | 1200×600×2250 | 1300×800×1850 |
機床能力(m2/h) | 70 | 50 | 40 | 20 |
出板厚度范圍(mm) | 15-1175 | 10-175 | 5-140 | 5-200 |
帶鋸機的操作技巧
一、熟悉機床構造

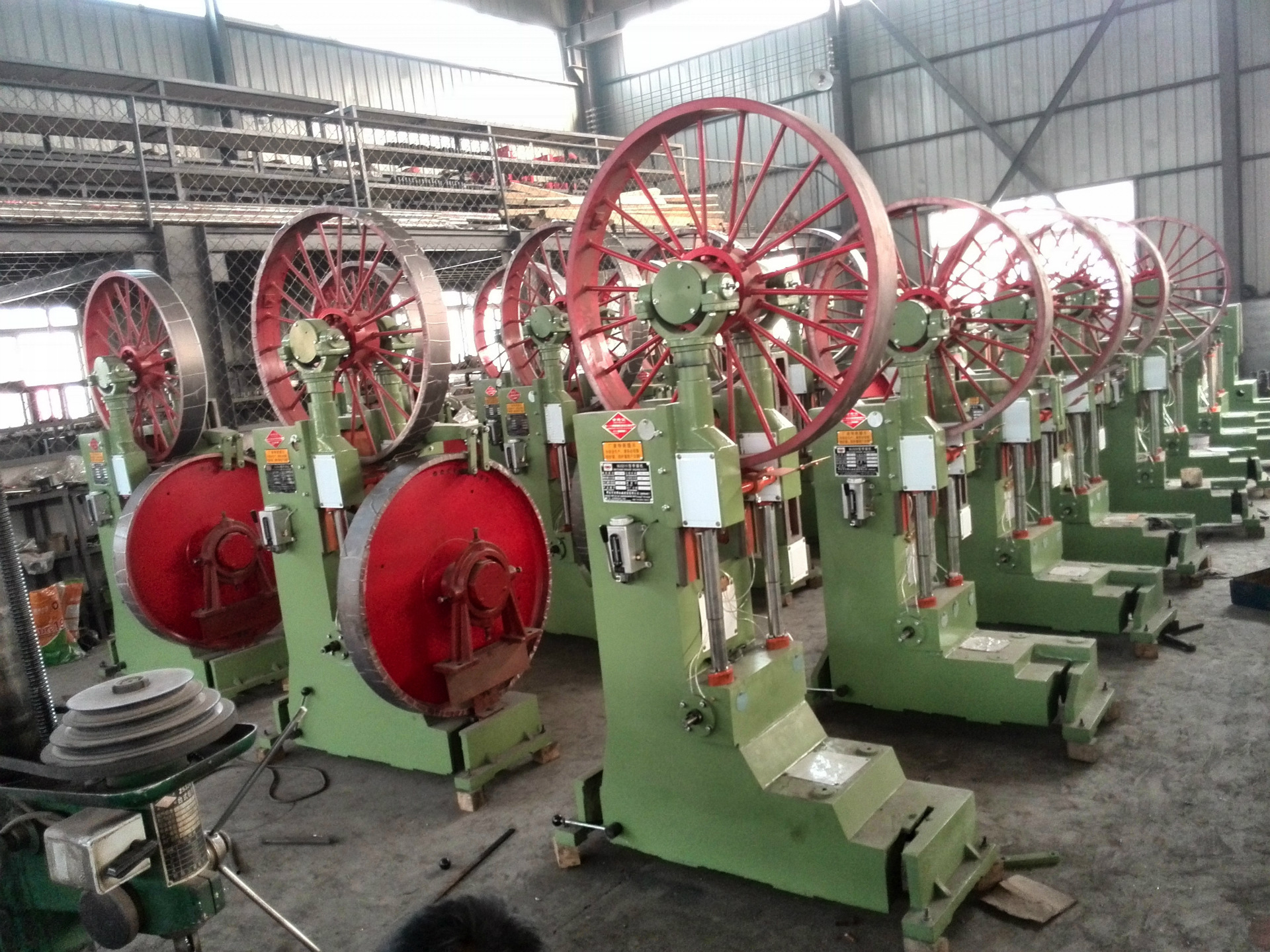

飛躍木工帶鋸機的技術規格不同,但其構造大同小異,工作原理與製材用帶鋸基本相同,現以MJ316型機床為例介紹其構造特點。MJ316型細木工帶鋸機主要由機座(機身)、上下鋸輪、工作臺麵、調整手輪、鋸卡、製動裝置、電動機等部件組成。機床的所有傳動部分采用密封結構,以保證操作安全。機座、上下鋸輪、工作臺麵等均用鑄鐵製成。直徑相同的兩個鋸輪分別裝在機身的上方和下方,上鋸輪能夠上下調動,以便裝卸鋸條和調節鋸條的張緊度。下鋸輪為主動輪,通過皮帶輪傳動。為瞭減少鋸條與鋸輪的磨損及雜音,鋸輪輪緣上纏繞一層皮帶。工作臺麵直接裝在機身上,中間有一條縫隙,做為鋸條的通路。鋸卡附設在臺麵左側,工作臺麵可以傾斜40o角。為瞭防止鋸割時鋸條左右擺動,在臺麵的下麵及上麵各裝有一個鋸卡子,下鋸卡直接裝在工作臺麵的下麵,上鋸卡裝在機身上,可以上下移動。在上鋸卡後麵有一滑輪,當鋸條向後跑時,它起限製作用,不致使鋸條掉落。機床采用集中排出鋸末的方法,保證瞭工作地點的清潔。
二、鋸條的更換與調整
更換鋸條時先打開上下護門,松開滑板固定螺釘,轉動升降手輪,使上鋸輪下降,鋸條松動,取出舊鋸條,將磨修好的鋸條套在上下鋸輪上,註意將鋸齒的銳角方向向下,不要上翻,然後再轉動升降手輪,使上鋸輪上升,張緊鋸條。再用手轉動上鋸輪,看鋸齒是否全部露在鋸輪輪緣的外側麵,如未露出即應再將上鋸輪加以調整,直到鋸齒露出輪緣,在上下鋸輪邊緣走動平穩,並垂直於工作臺麵為止。鋸條的張緊裝置分彈簧和壓鉈(重錘)兩種,本機系彈簧裝置。基張緊度應根據鋸條的寬度、厚度、轉速等決定。通常采用手指壓動鋸條,根據鋸條的左右彎曲度來確定其張緊力是否妥當。在一般情況下,當用手壓動鋸條時,鋸條的彎曲度以在3.2~6.4毫米之間為宜。鋸條寬度應與鋸輪輪麵寬度相適應,不能超出輪麵過寬。鋸條夾在鋸卡子中間,鋸齒齒底應與鋸卡子外緣成一直線,鋸條不能夾的過緊,應能在鋸卡子中間滑動,兩邊要留有空隙,每邊空隙約0.04~0.08毫米。鋸條後背約離滑輪0.8毫米,如果鋸條空轉時就已經接觸到滑輪,即說明鋸條靠後,或滑輪靠前,或鋸條適張度消失,應調整上鋸輪或滑輪,或將鋸條卸下再行檢查碾壓修整。
任縣飛躍機械廠是專業生產供應帶鋸機的廠傢.主要生產的木工帶鋸機有MJ系列:318、328、319 329,3210,3212,3215等鑄件鋸和焊件鋸.配套設備有:普通跑車、自動動跑車、開齒機、磨鋸機、焊接機、輥壓機、壓料機等等,望新老用戶到我廠參觀指導。
