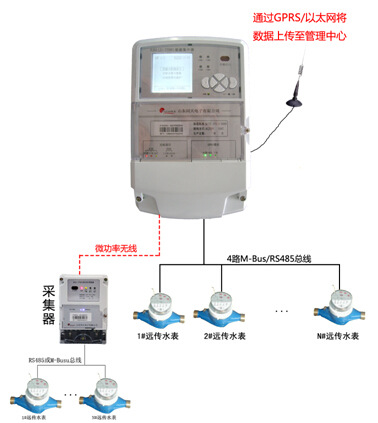

該產品采用高性能工業級32位ARM內核CPU硬件平臺、嵌入式操作系統以及大容量數據存儲器設計完成。上行通過GPRS/CDMA無線公網或以太網將數據上傳軟件後臺系統;下行通過RS485 /MBUS通道直接抄取水表數據,或通過微功率無線通道抄取采集器數據,並可靠存儲;上、下行通訊采用模塊化設計,使用維護方便。
【技術參數:】
正常工作電壓 | AC220V 50Hz | 極限工作電壓 | AC165V~260V 50HZ | ||
額定平均功率 | ≤10W | ||||

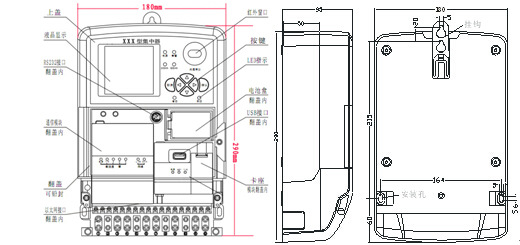

外形尺寸 | 290×180×95mm | ||||
時鐘參數 | 時鐘準確度(日誤差) | ≤0.5 s/d | |||
電池壽命 | 10年 | ||||
電池連續工作時間 | ≥5年 | ||||
停電後數據保存時間 | ≥10年 | ||||
數據類型 | 水表數據 | 當前累積流量、結算日累積流量、瞬時流量。 | |||
通訊規約 | 主站規約 | 同天2012規約 | |||
表計規約 | CJ/T 188-2004協議 | ||||
數據傳輸 | 上行 | GPRS無線公網 | 備註:標配 | ||
以太網絡 | |||||
下行 | 4路485通道 | 備註:支持插拔方式,可以自由靈活組合。 | |||
4路M-bus通道 | |||||
1路微功率無線 | 備註:與小無線采集器通訊 | ||||
負載能力 | 表計數量 | 每路≤128塊表計 | 備註:視現場而定 | ||
工作環境 | -25℃~+70℃;濕度≤95%。 | ||||
存儲容量 | ≤128 MB | ||||
本地顯示 | 多屏切換顯示,可查詢機表數據;設置機表參數。 |
☆【結構型式】

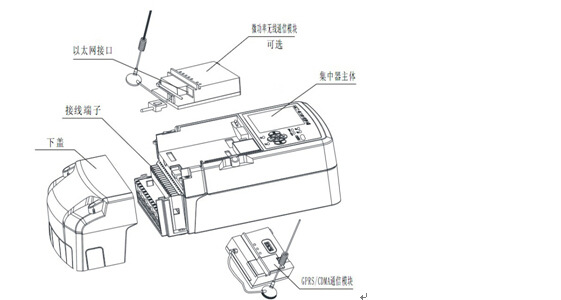

集中器的各個通信模塊安裝於翻蓋內,支持插拔方式,翻蓋可以鉛封進行保護;以太網接口位於下行通信模塊的下部,集中器上行通信同時支持以太網和GPRS通信方式,如下圖所示。 ☆【主要功能】
1、通信功能:內置GPRS/CDMA無線數據通信模塊、網絡模塊(以太網)與主站進行數據通信
2、采集功能:通過RS485/MBUS通道/微功率無線模塊等通道采集計量機表數據。
3、采集方式 :實時采集、定時自動采集、自動補抄
4、存儲功能:存儲每次抄表數據,並帶有時標。
5、事件記錄與報警功能
根據設置的事件屬性,將事件(參數變更、抄表失敗、集中器停/上電、機表時鐘超差等)分類記錄,主動向主站發送告警信息,可保存最近500條事件記錄。
|
☆【備註】
更多詳細介紹和內容見www.tong-tian.cn/ www.shbntt.com或致電400-660-6579
