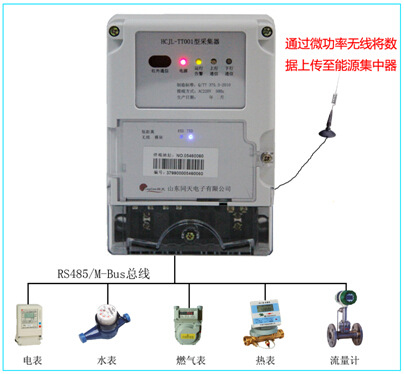

該產品采用16位工業級單片機芯片設計完成。下行通過RS485/M-Bus通道抄取並可靠存儲計量機表數據,上行通過微功率無線方式將數據上傳到能源集中器,能源集中器通過GPRS或以太網網絡集中將數據上傳到能源管理後臺系統。
☆【技術參數】
電源供給 | AC220V 50HZ | ||
額定平均功率 | ≤5W | ||
外形尺寸 | 160×112×71mm | ||
數據類型 | 水、氣表數據 | 當前累積流量、結算日累積流量、瞬時流量。 | |
電表數據 | 當前有功、無功總、尖峰平谷;三相電壓、電流等數據。 | ||
熱量表數據 | 結算日熱量、當前熱量、熱功率、流量、累積流量、供水溫度、回水溫度 | ||
蒸汽表數據 | 當前累積流量、瞬時流量、壓力、溫度、密度等數據。 | ||
通訊規約 | 表計規約 | CJ/T 188-2004協議 、EN1434歐標 | |
DL/T645-1997、DL/T645-2007規約 | |||
Modbus-RTU協議 | |||
廠傢自定義 | |||
數據傳輸 | 上行 | 微功率無線 | |
下行 | 1路485通道 | 備註:任選其一 | |
1路M-bus通道 | |||
負載能力 | 表計數量 | 每路≤64塊 | 備註:視現場而定 |
工作環境 | -25℃~+70℃;濕度≤95%。 | ||
存儲容量 | ≤512KB |
☆【備註】
更多詳細介紹和內容見www.tong-tian.cn/ www.shbntt.com或致電400-660-6579
