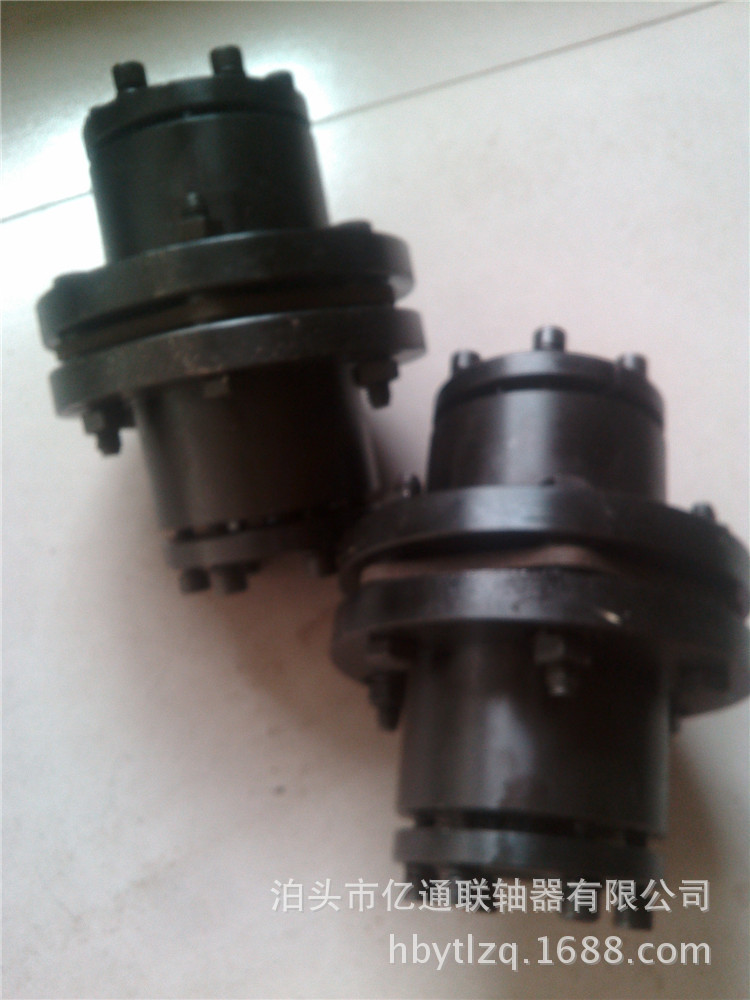

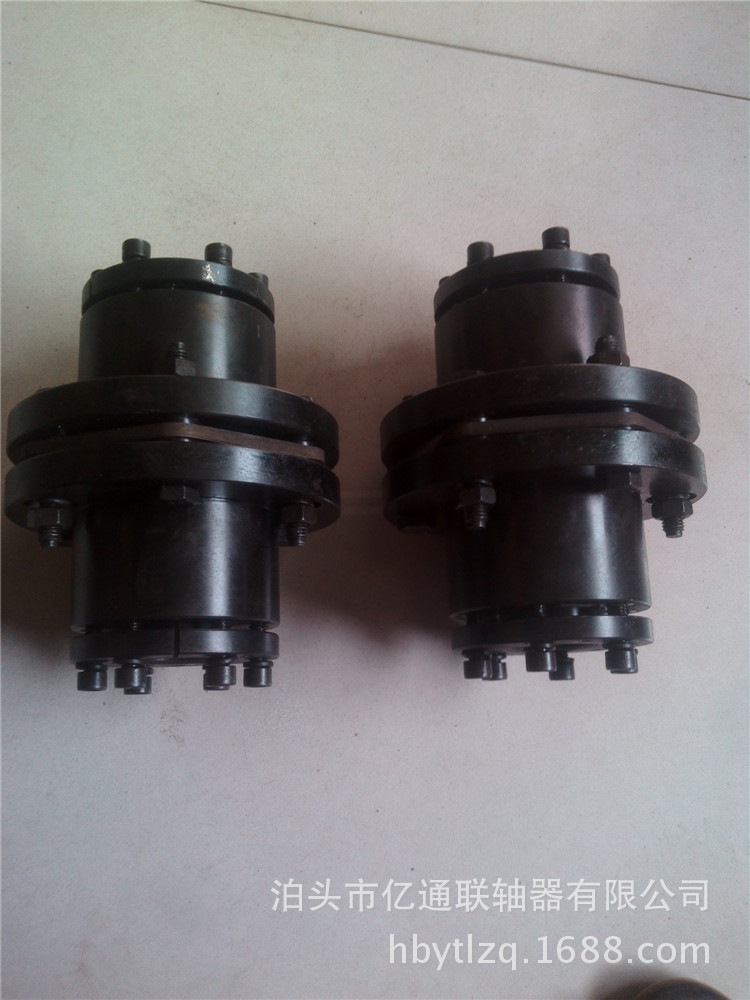

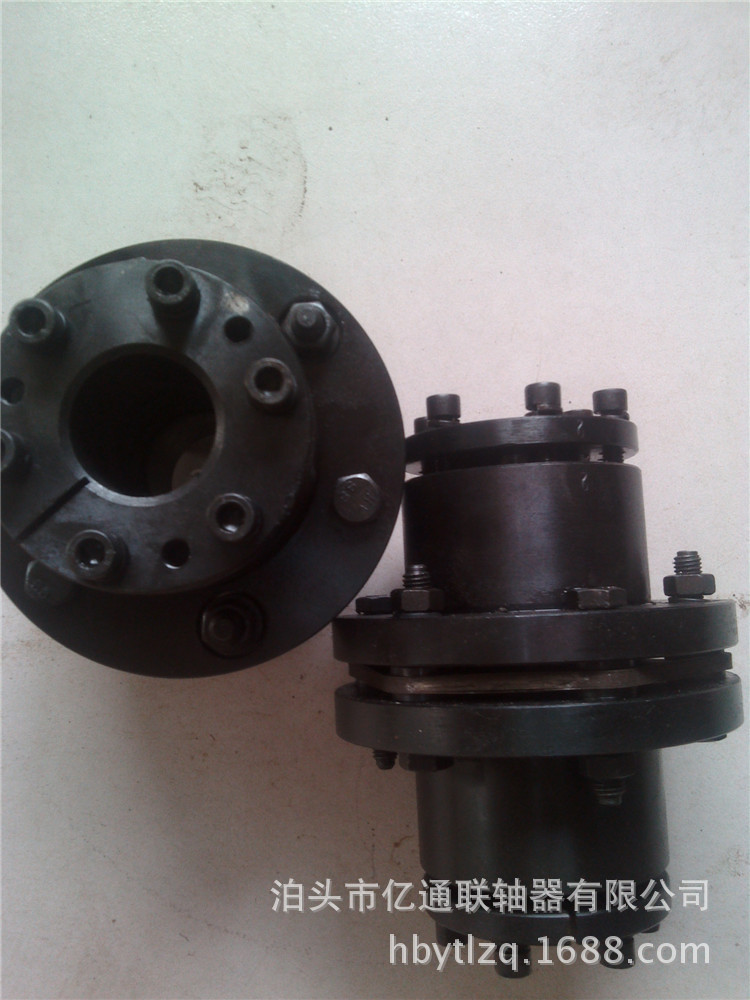

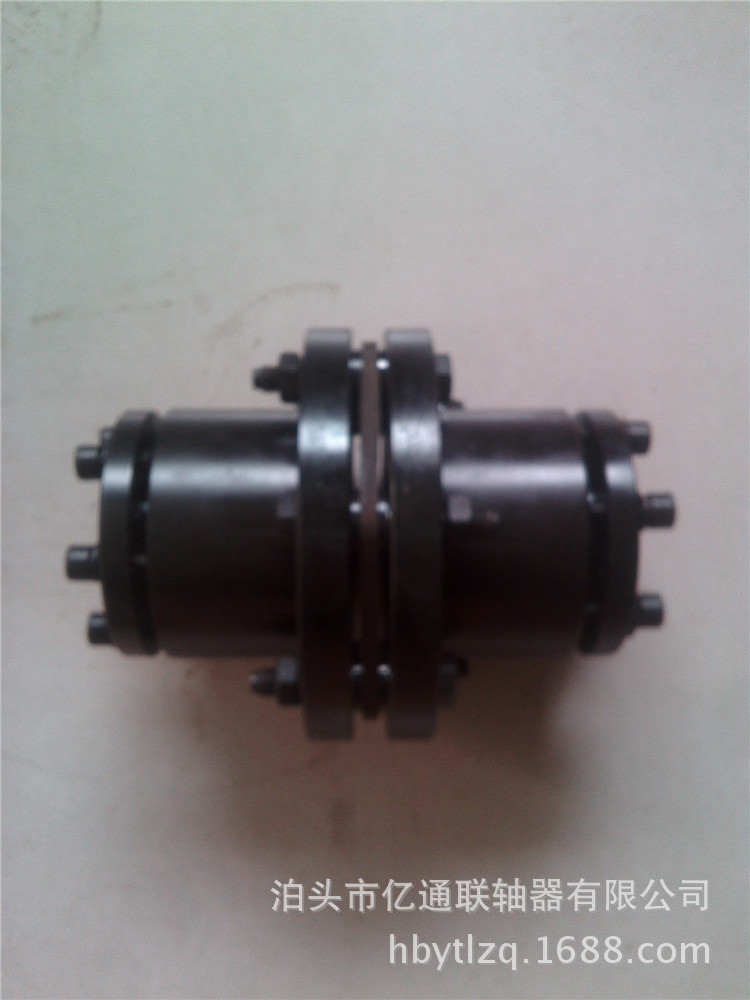

億通膜片聯軸器結構特征
1、按傳遞扭矩及撓性大小分四、六、八等分連桿形式。
2、承載能力大，適用范圍大，壽命長，傳遞公稱扭矩為25~1000000N.M
3、工作溫度-20~+250攝氏度，且無需潤滑，可在腐蝕介質中工作。
4、與齒輪聯軸器比，結構簡單，易加工、維修，震動小無噪音，
5、適合高速下使用。
6、拆裝、檢查方便，拆卸時傳動系統主從動部分可不軸向移位脫開。
7、廣泛用於冶金、軋鋼、礦山、化工、造船、泵、風機等行業。
參數表
膜片聯軸器的正確選擇：

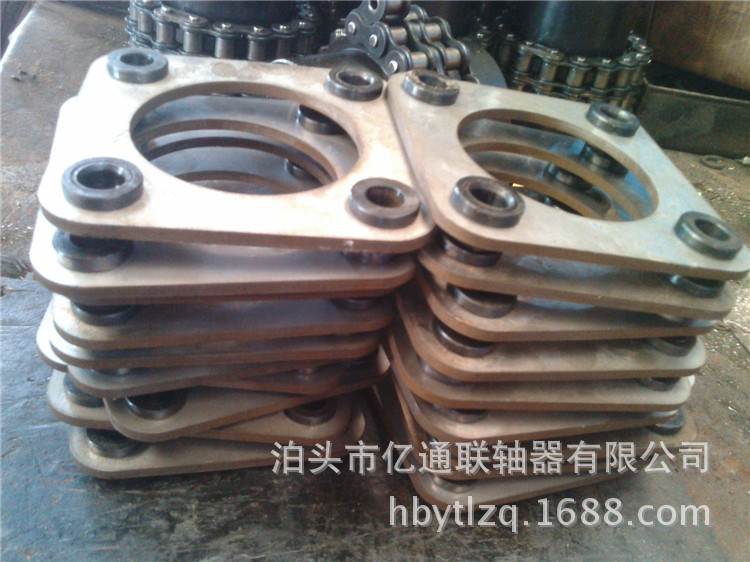

膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產 商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它 很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用於伺服系統中，膜片具有很好的扭矩剛性，但稍遜於波紋管聯軸器。另一方麵，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之 內是非常必要的。
根據軸徑調整型號： 初步選定的軸承聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。膜片聯軸器主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中， 應選擇符合GBT3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按i軸承聯軸器產品標準的規定。
膜片聯軸器的安裝
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表麵是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理乾凈，碰傷用細銼處理好。 然後 檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小於其軸伸長度10—30mm為好。
2. 為瞭便於安裝，最好是將兩個半聯軸節放在120150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝後保證軸頭不能凸出半聯軸節端麵，以齊平為好。 檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出34點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范圍之內。
3. 找正：用百分表檢測兩半聯軸節法蘭盤端麵和外圓跳動，當法蘭盤外圓小於250mm時跳動值應不大於0.05mm；當法蘭盤外圓大於250mm時，跳動值應不大於0.08。
4.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯。安裝完畢後，轉動自如無別勁為好。
5. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘後將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油塗刷一遍)
6、實踐證明，如按說明及要求進行安裝、維護、操作、膜片聯軸器的日啟動次數在15次,膜片的使用壽命最少5年以上.如不按說明書的要求進行安裝、維護、操作，特別是螺栓方向裝錯使膜片變形或原動機與工作機兩軸軸心偏移過大都會使膜片提前損壞。
