實體套圈滾針軸承,也就是狹義的滾針軸承,是由軸承鋼外圈、內圈與保持架和滾針組件組成的軸承,是應用范圍最為廣泛的滾針軸承,主要用於汽車、機床、紡織機械、印刷機械等不同類型的機械設備上。
主要特點: 1. 斷麵高度小承載能力高、內外圈硬度高、剛性大; 2. 結構緊湊、多樣; 3. 配合靈活,可配可不配內圈; 4. 尺寸范圍跨度大。
結構見下表:
公制尺寸 英制尺寸 結構說明
NK,RNA,NKS,TAF BR,NCS,HJ,MR 普通結構,無內圈
NKI,NA,NKIS,TAFI BRI,MRI 普通結構,有內圈
NAV 滿裝滾針,有內圈
RNAV 滿裝滾針,無內圈
NAO 無擋邊,有內圈
RNAO 無擋邊,無內圈
NA.2RS,NA.RS 有內圈,雙密封,單密封
RNA.2RS,RNA.RS HJT,HJTT 無內圈,雙密封,單密封

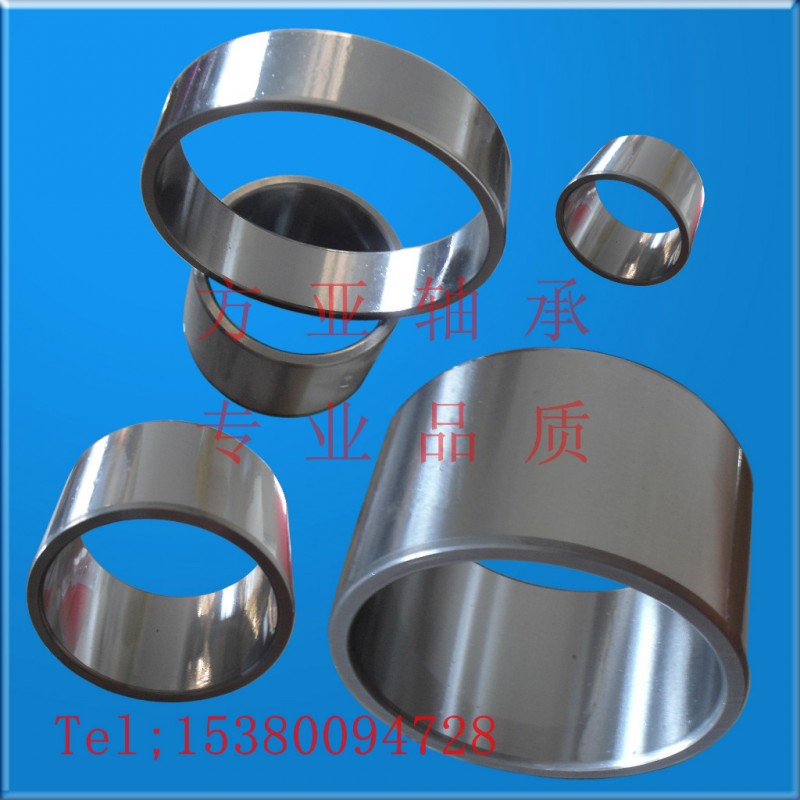

IR,LR MI,LRB,LRBZ,PI 內圈
外圈、內圈
1. 材料:GCr15軸承鋼
2. 加工:車制後磨削
3. 熱處理:淬火(特殊要求高溫回火)
保持架
1. 材料:一般為ST12低碳鋼
2. 加工:經由沖床沖壓拉伸成型後沖孔
3. 熱處理:滲碳;發黑
滾針
1. 材料:GCr15軸承鋼
2. 加工:經由磨床磨加工
3. 熱處理:淬火HRc60-64
