該系列遙控器，提供DLL庫文件，供客戶進行2次開發，適合客戶自己的各種數控系統。該系列遙控器，適合於WINDOWS系統。
可編程CNC遙控器PHBX.DLL二次開發說明
目錄
1、 概述
2、 編程說明
3、 接口說明
4、 錯誤代碼
5、 例子說明
一、 概述
基於PC機的CNC控制軟件系統越來越多，為瞭使不同的CNC系統都能用上我們的遙控器，也方便CNC系統滿足不同用戶的需求，我們提供瞭供CNC系統二次開發的遙控器接口.
.gif)
目前PHB.DLL隻支持Windows平臺。
遙控器通過USB接收器和計算機相連，然後PHBX.DLL遙控器將按鍵數據發送給插在PC上的接收器, USB接收器將數據通過DLL傳給CNC系統軟件.由CNC系統把需要顯示的數據等下傳給USB 接收器,由接收器把數據返回給遙控器.從而實現瞭雙向通信.
二、 編程說明
用戶使用PHBX.DLL編程的基本流程如下：
a) 加載PHBX.DLL並定位函數，方法要視具體的編程語言而定。
b) 調用XSendOutput函數，下傳數據給遙控器
c) 調用XGetInput函數，接收數據
d) 調用XOpen函數，打開設備
e) 調用XClose函數，關閉設備
三、 API函數列表
1. 通訊部分
- ?? 初始化函數
- ?? Void Xinit（void） 初始化函數.
long XOpen (HWND hwndwnd)
參數:接收設備消息的窗口句柄.
返回: 0 - 成功
XXX -錯誤代碼，參見代碼表
打開遙控器接收器.
- ?? 提交發送函數
long XSendOutput (char *pBuff, char *pSize)
參數:
pBuff:發送數據的緩沖區.
需要按以下的格式填入:
工件坐標+機器坐標+進給實際值+主軸轉速實際值+進給設定值+主軸轉速設定值+步距值
工件坐標：表示當前位置的工件坐標,格式：（數字大小范圍：9999.999-0.000）
X字符串:Y字符串: Z字符串:A字符串
以:隔開
機器坐標：表示當前位置的機器坐標,格式：（數字大小范圍：9999.999-0.000）
X字符串:Y字符串: Z字符串:A字符串
以:隔開 字符串不能為空，必須符合：整數+小數格式。如果沒有數據或0，則填入：0.0;比如：輸入8，則不合法，應該輸入8.0
進給：包括實際值和預設值（數字大小范圍：9999-00）
沒有小數點，如：8，不能輸入8.0
主軸轉速: 包括實際值和預設值 （數字大小范圍：9999-00）
沒有小數點，如：8，不能輸入8.0
步距值(mm): 字符串表示當前加工步距值.如5mm,表示當前一步走5mm.
步距值：隻能填入如下數據：
0或0.1或0.2或0.3或0.4或0.5或1或5或10
pSize:發送數據的字符串長度.
數據列子：
“9999.91: 9990.01:0.00: :8888.82:3456.67: 0.00:: 2000:3000:4000:5000:10”
為空時表示沒有對應的軸數據.
此時X的機器坐標為：9999.91，工件坐標為: 8888.82
Z軸為空
進給實際值2000預設值4000
主軸轉速實際值3000預設值5000
步距為10mm
當步距為0時表示為連續.
返回: XXX -錯誤代碼，參見代碼表
返回: 0 - 接收成功
- ?? 查詢接收函數
long XGetInput (char * pHeader,char * pCount)
參數:
pHeader: 接收數據的緩沖區指針.
pCount：接收數據的緩沖區大小.返回時表示返回數據的個數.
返回: 0 - 接收成功
XXX -錯誤代碼，參見代碼表
設備會把數據按以下的數據的格式填入緩沖區:
Vkcode1+vkcode2+bandx+wheelNum
4個字節：遙控器按鍵鍵碼值1+遙控器按鍵鍵碼值2+波段開關鍵碼值+手輪數據
數據列子：
001 000 011 001
表示當前01鍵按下,X波段開關ON, 滾輪有正向數據01.
000 000 011 0ff
表示當前沒有鍵按下,X波段開關ON, 滾輪有反向數據-1.
000 000 000 000
表示當前沒有鍵按下,波段開關OFF, 滾輪沒有數據.
?? 關閉函數
long XClose ()
參數:
返回: 0 - 成功
XXX -錯誤代碼，參見代碼表
四、 錯誤代碼表
100:USB未打開
101:USB 發送錯誤.
102: USB接收錯誤.
103: 參數錯誤.
五． 例子程序
我們為該接口提供瞭VC的例子，其他程序可參考這些例子自行編制。
六．可編程CNC遙控器產品介紹
可編程CNC遙控器的PHBX.DLL庫文件，支持我們公司的3種遙控器，供用戶選用，以進行2次開發。
該3種遙控器，適合於3軸，4軸雕刻機；激光切割機，水切割機等NC系統。

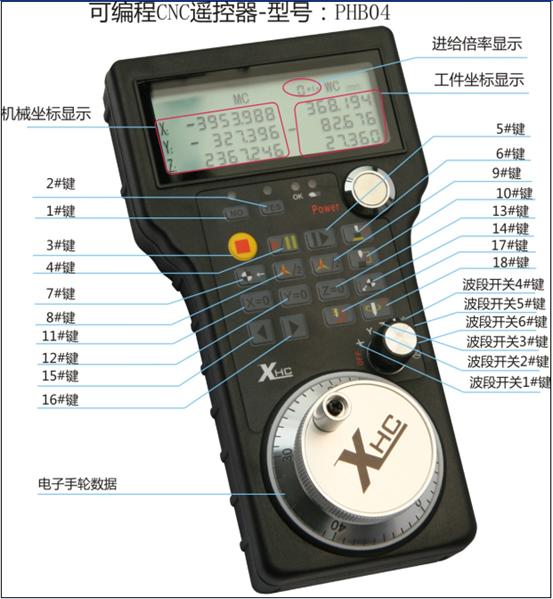

1． 型號：PHB04
該型號的遙控器，功能強大，帶電子手輪接口，帶波段開關接口，具有LCD顯示機械坐標和工件坐標，支持進給，主軸轉速值顯示，適合於雕刻機等3軸，4軸系統.jpg)

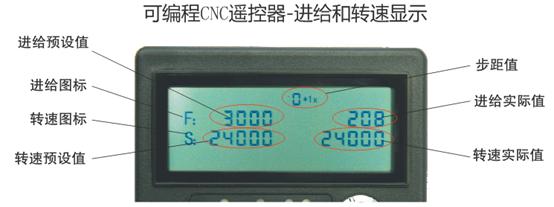

當波段開關定位到5#和6#鍵位置的時候，遙控器顯示進給設定值和實際值；主軸轉速設定值和實際值：如下圖：.jpg)

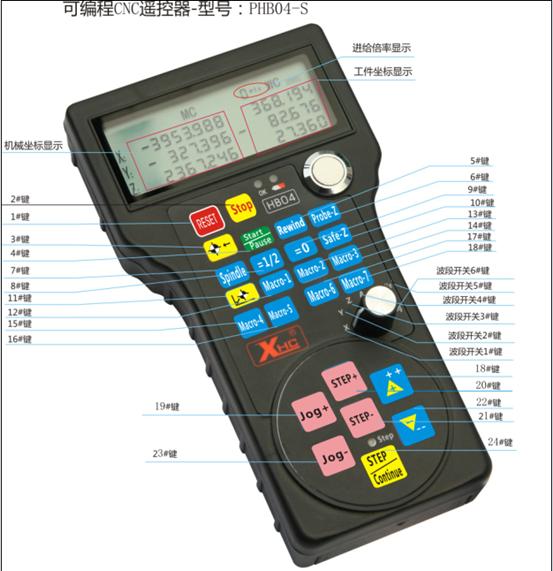

2． 型號：PHB04-S
該遙控器，不帶電子手輪，以按鍵方式，取代電子手輪功能，適合於雕刻機，水切割機等3軸，4軸系統
應用於低成本解決方案。
具有進給，主軸轉速顯示功能。如果應用於激光切割系統，則可以顯示激光功率等參數。.jpg)
當波段開關定位到5#和6#鍵位置的時候，遙控器顯示進給設定值和實際值；主軸轉速設定值和實際值：如下圖：.jpg)

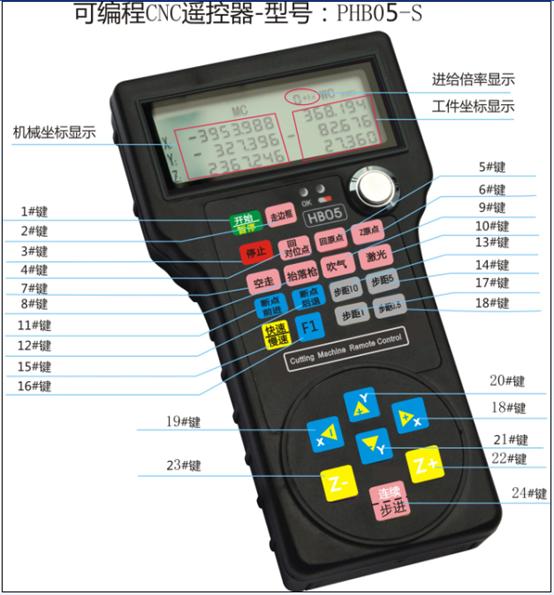

3． 型號：PHB05-S
該遙控器，不帶電子手輪，以按鍵方式，取代電子手輪功能，適合於激光切割機，等3軸系統
不帶進給，主軸轉速顯示功能
不帶激光功率顯示。
是低成本的解決方案。.jpg)
