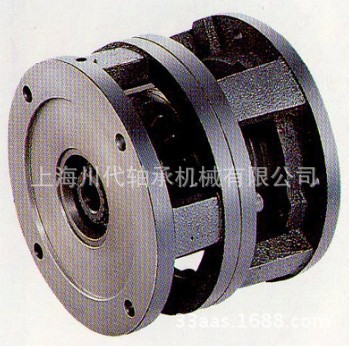

| 品牌 | ASAHI | 型號 | 汽動離合器 | 內徑 | 1（mm） |
| 外徑 | 3（mm） | 加工定製 | 否 | 工作原理 | 滑動 |
CMN,CMNF尺寸表
型號 | 靜摩擦轉矩 (N.m) | 主要尺寸（mm） | |||||||||||
0.6MPa時 | A（G7） | B | C | D(j7) | E | F | G | H | K | L | M | MM | |
CMN5-124MN，CMNF5-124MN | 51 | 24 | 200 | 268 | 130 | 212 | 176 | 24 | 45 | 3.5 | 146 | 100 | 70 |
CMN7-128MN, CMNF7-128MN | 76 | 28 | 250 | 369 | 180 | 285 | 245 | 26.5 | 66.5 | 4 | 207 | 145 | 87.5 |
CMN14-138MN, CMNF14-138MN | 140 | 38(F7) | 300 | 397 | 230 | 310 | 245 | 27.5 | 75 | 4 | 207 | 145 | 107 |
型號 | 主要尺寸（mm） | 質量(kg) | ||||||||||||
N | P | R | S | W | X | BB | CC | CE | EE | T | UU | 鍵 | ||
CMN5-124MN，CMNF5-124MN | 112 | 180 | 160 | 15 | 165 | 50 | 11 | M10 | 15 | 26.5 | 8 | 20 | 8x7x35 | 17.6 |
CMN7-128MN, CMNF7-128MN | 160 | 280 | 220 | 19 | 215 | 60 | 15 | M12 | 20 | 38.5 | 8 | 24 | 8x7x50 | 35.5 |
CMN14-138MN, CMNF14-138MN | 160 | 280 | 220 | 19 | 265 | 80 | 15 | M12 | 20 | 37.5 | 10 | 33 | 108x63 | 51 |
操作註意事項
1. 往馬達和減速機之間的安裝 把CMA型安裝到馬達上。 並且安裝到減速機上。
註）請往馬達軸和內徑上塗油。可以起到防止內徑和馬達軸間的微動磨耗作用。 2. 往輸入軸，輸出軸上安裝滑輪時，不要過分用力敲打。3. 對接安裝使用時，請充分註意對齊芯部。在 這種場合，建議您使用彈性的聯軸器。
