加工定製 | 否 | 類型 | 控製閥 | 材質 | 鑄鐵 |
型號 | 23QDF | 品牌 | 騰中 | 適用范圍 | 各種液壓系統 |
產品別名 | 電磁截止閥 | 適用介質 | 油品 | 適用溫度 | 80(℃) |
公稱壓力 | 31.5(MPa) | 公稱通徑 | 6(mm) | 安裝形式 | 板式 |
工作溫度 | 常溫 | 類型(通道位置) | 直通式 | 連接形式 | 法蘭 |
零部件及配件 | 球體 | 流動方向 | 雙向 | 驅動方式 | 電磁 |
形態 | 球式 | 壓力環境 | 高壓 | 主體材料 | 鑄鐵 |
規格 | 23QDF6K,23QDF6B,23QDF10U,23QDF10B,M3-SE10C,M3-SE10B |

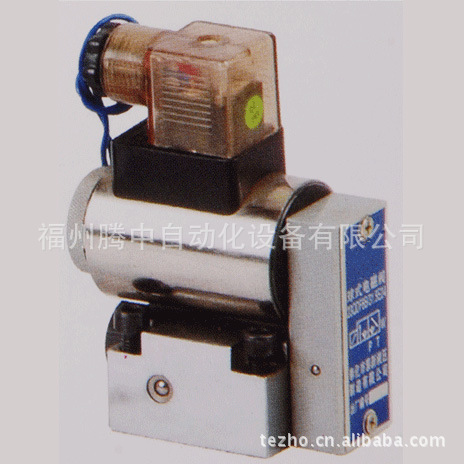

球式電磁換向閥23QDF6B/315E24 23QDF6K/315E24的詳細介紹(另有新款上市)
(一)、用途
1、23QDF6型球式電磁換向閥適用於以各種礦物油為工作介質的二通插裝閥組件,以實現無泄漏的先導控製。在滿足降壓一流量特性要求時,也可作為其他執行機構的方向控製。
2.23QDF6型球式電磁換向閥,選用耐蝕性能優良的材料製造,采用特殊工藝處理。也適用於非礦物油的工作介質使用。如乳化液、高水基液壓油,甚至氣動控製系統中。
(二)、結構
3.球式電磁換向閥由電磁鐵和換向閥組成。通過杠桿連接使電磁鐵輸出的推力放大,電
磁鐵推桿位移使閥芯換向。
4.閥芯采用優質材料的高精度鋼球,無軸向密封長度。換向過程中不易造成困液流力產
生的徑向卡緊,故具有換向可靠和換向工作頻率高的特點。
5.換向閥采用卸荷結構,能自動平衡系統工作介質壓力變化對閥芯軸向作用力的影響。
始終保持閥芯處於恒定密封力的密封狀態。
6.應註意在閥芯換向過程中會出現短暫的三個油口相溝通的情況。
7.換向閥為板式連接,尺寸符合DIN24340。
